XHHD530M
Descrizione
Il rilevatore di guasti di linea nascosta è uno strumento dedicato ai settori dell'energia, della radiodiffusione, delle poste e delle telecomunicazioni, delle zone industriali e minerarie,e nelle regioni rurali per individuare i cavi sotterranei (compresi i cavi blindati direttamente sepolti) e individuarne i difettiIdentifica la direzione dei cavi, la posizione precisa sotto terra, la profondità approssimativa della sepoltura e vari difetti come perdite e rotte linee di copertura del nucleo sotto campi di riso, strade di cemento/asfalto,mattoniPuò anche rilevare fili e cavi impermeabili sopra terra con metodi appropriati.
Trasmettitore
|
il pannello del trasmettitore è dotato di interruttori "interruttore di potenza", "indicatore di potenza"; "selezione di uscita", "alta, media, bassa"; "indicatore di uscita" e "misurazione K";e la luce di indicazione indica la posizione di commutazione; "misurazione di output·KΩ" condivide un terminale di uscita, che è commutato dagli interruttori "indicazione di output·" e "misurazione di KΩ"; imposta il terminale di uscita "output 2";testa in metro quadrato indica l'uscita e la resistenza KΩPuò controllare la linea accesa, spenta, mescolata, e misurare la dimensione della resistenza alla perdita di terra.
|
|
Forma del segnale di uscita
|
periodo di impulso 1.34±0.15 mS. Larghezza 0.2±0.1 ms periodo intermittente 1.8±1S.
|
|
Voltaggio di uscita
|
Periodo di impulso Up gamma alta superiore a 1000V, gamma media superiore a 60V, gamma bassa superiore a 30V.
|
|
K.Ωmisurazione
|
Può controllare la linea laterale accesa, spenta, miscelata e la dimensione del gruppo di perdite e determinare la natura del guasto.
|
|
Il terminale di uscita "uscita 2"
|
Può produrre impulsi di picco di cortocircuito di corrente da 1-5A.
|
|
Potenza di uscita
|
Potenza di impulso superiore a 2,5 W (quando la resistenza al carico di fascia alta è di 80 K)Ω)).
|
|
Fornitore di alimentazione
|
8.4V.
|
Principio e struttura dello strumento

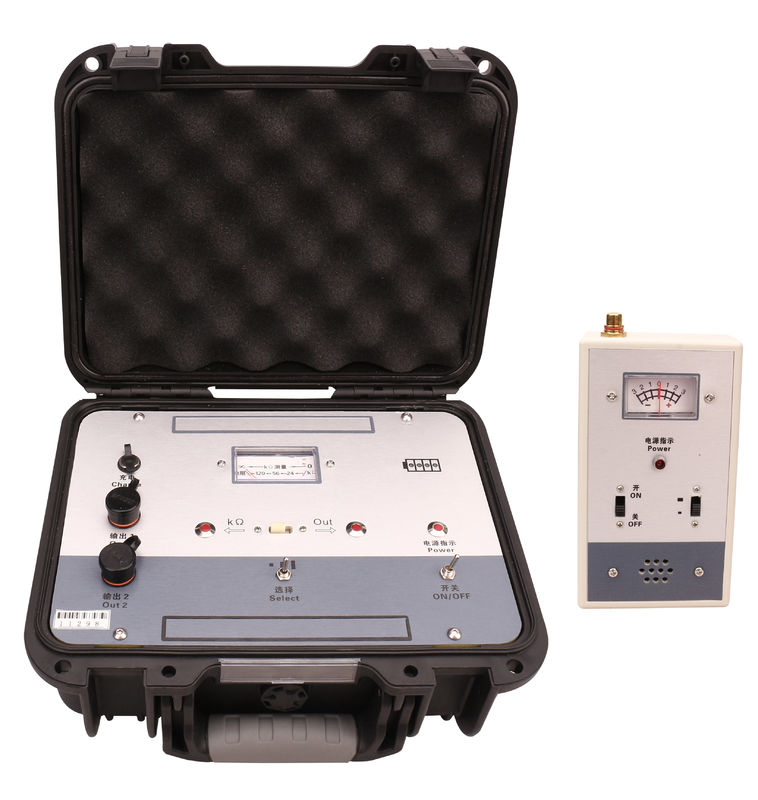

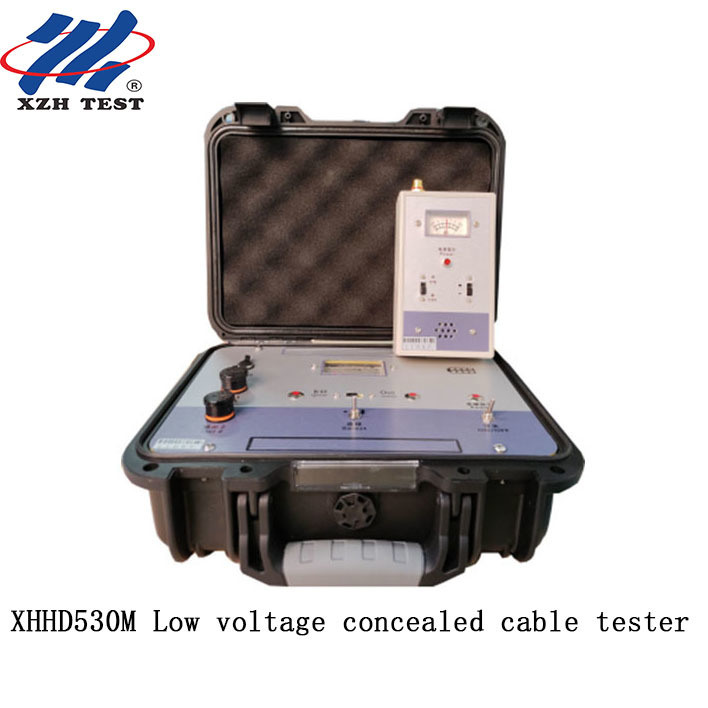

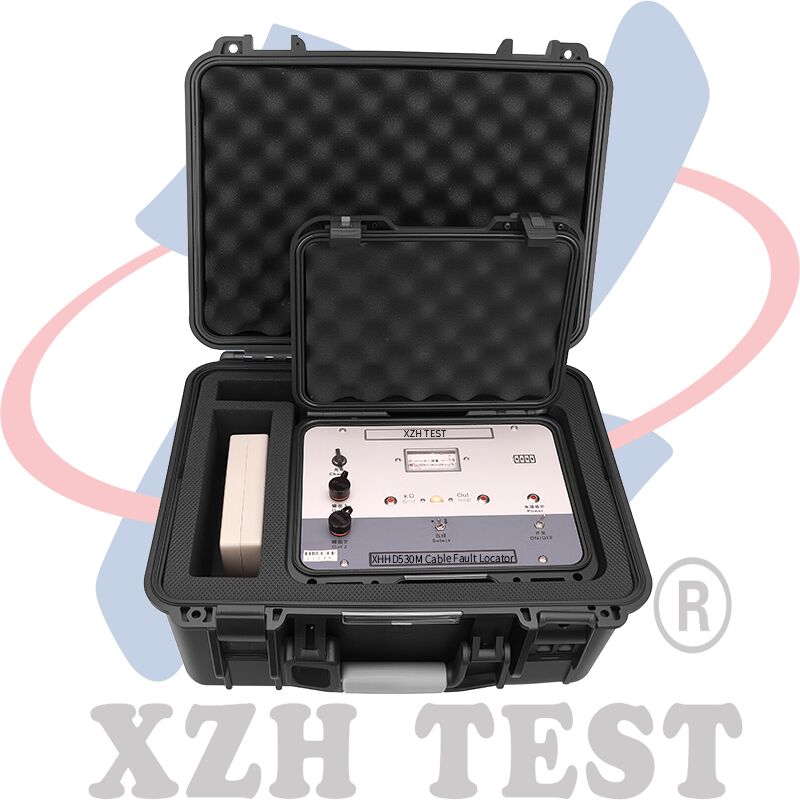

Questo strumento è costituito da un trasmettitore, un ricevitore, una sonda e una testa, un paio di prese e prese, fili di collegamento, ecc.
Il trasmettitore (1) emette principalmente segnali di impulso continuo, che è la fonte di segnale per la ricerca di guasti. (2) kΩ(3) "Output 2" terminale di uscita di grandi uscite corrente
Lista di imballaggio
|
Articolo
|
Nome
|
- Qty.
|
|
1
|
Trasmettitore
|
1
|
|
2
|
Ricevitore
|
1
|
|
3
|
Sonde
|
1
|
|
4
|
Testa della sonda
|
1
|
|
5
|
Punte di inserimento (rosso nero)
|
2
|
|
6
|
Linee di collegamento
|
2
|
|
7
|
Caricabatterie
|
1
|
