Visualizzazione del prodotto

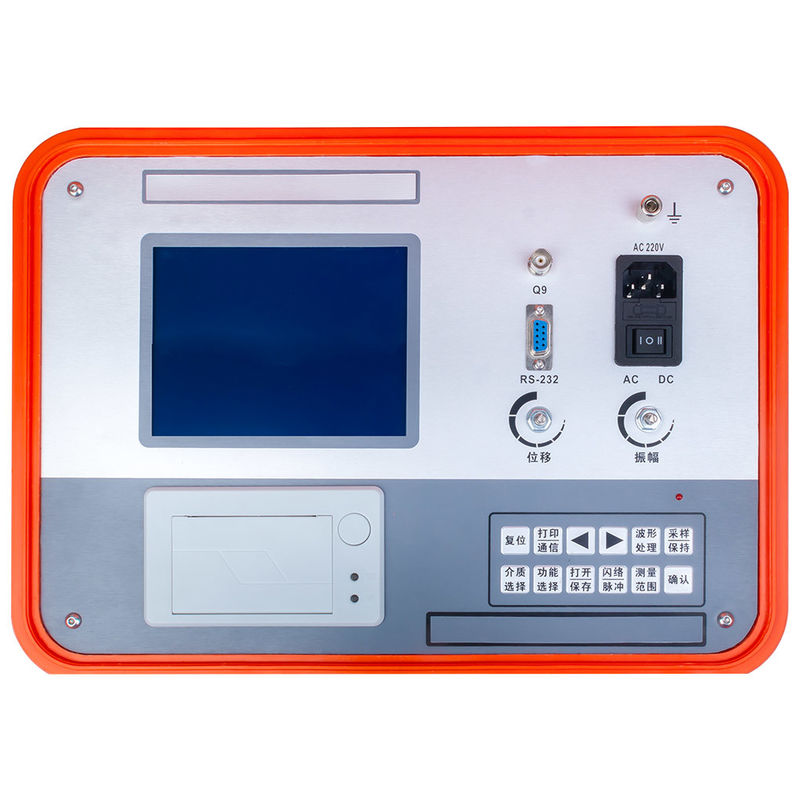

This cable fault tester is a special instrument for measuring and analyzing the fault status and fault distance of power cables. Adottando la moderna tecnologia elettronica, esegue il filtraggio del segnale,acquisizione, elaborazione dei dati e analisi grafica per completare la misurazione della velocità del cavo, il test della lunghezza del cavo, il test della distanza di guasto del cavo e il test della resistenza.
È adatto per i difetti di bassa resistenza, corto circuito, circuito aperto e disconnessione di cavi elettrici, cavi coassiali, cavi di luce stradale e fili sepolti di vari materiali e sezioni trasversali,così come le perdite e flashover fallimenti di alta resistenzaI suoi parametri tecnici soddisfano i requisiti di DL/T 849.1 e JJF1042 calibrazione specifications for cable fault testers.
Caratteristiche del prodotto
Schermato a doppio colore da 5,7 pollici per un display a onde chiare.
Controllo centralizzato a singolo chip con pulsante e una forte capacità anti-interferenza.
Misurazione della distanza, misurazione della velocità e misurazione della resistenza in un unico strumento.
Micro-stampatrice integrata con l'host per stampare le onde di prova e i rapporti di prova in qualsiasi momento.
campionamento continuo completamente automatico per cattura tempestiva e accurata delle forme d'onda.
Supporta sia il metodo di campionamento a bassa tensione che il metodo di campionamento flash-over.
Un pacchetto di batterie al litio di grande capacità per un'operazione sul campo.
Fornito con una custodia protettiva non inferiore a IP54.
Parametri tecnici
| Parametro |
Specificità |
| Frequenza di campionamento |
100 MHz |
| Amplitudine dell'impulso a bassa tensione |
35 V |
| Larghezza dell'impulso |
0.2uS / 2uS |
| Risoluzione minima |
1.0m |
| Area cieca di prova |
≤ 35 m |
| Intervallo |
≥ 32 km |
| Errore di misura |
≤±(0,5%×L+1m), L è la lunghezza del cavo |
| Interfaccia di comunicazione |
RS232 |
| Modalità di alimentazione |
Caricamento AC110V 240V, 50Hz/60Hz |
| Batteria integrata |
Batteria al litio da 5200 mAh. |
| Condizioni di lavoro |
-20°C + 65°C, umidità relativa ≤ 90% |
Come si trova un difetto
Metodo di impulso a bassa tensione
Un impulso viene inviato lungo il cavo; la polarità dell'eco riflesso dice un corto da un circuito aperto.e l'eco tempo dà la distanza di errore.
High-Voltage Flash-Over Method (Motore ad alta tensione)
Per le perdite e flashover di falle di alta resistenza il metodo di impulso non può vedere..
TDR Time-Domain Reflectometry
Misura la velocità di propagazione e la lunghezza totale del cavo prima, formando il riferimento che converte il tempo di eco in una distanza di errore accurata.
Target Applications e Ideal Users
This cable fault tester is built for the teams that must locate a cable fault fast and accurately. È progettato per:
Urban power grid cable operation and emergency repair crews (operazione e riparazione di cavi di rete elettrica urbana)
Pre-locate the fault distance of medium-voltage XLPE and paper-insulated cables quickly, riducendo il tempo di arresto durante le riparazioni della metropolitana.
Cable installation and handover-testing contractors (appaltatori di installazione e consegna di cavi)
Verificare la lunghezza, velocità di propagazione e condizione di isolamento dei nuovi cavi LV e MV prima dell'energiazione e del progetto.
Street-lighting and buried-wire maintenance departments (Dipartimenti di illuminazione stradale e manutenzione dei fili sepolti)
Trova i difetti di circuito aperto e corto nei cavi delle luci stradali e nei fili direttamente sepolti senza laborioso scavo.
Industrial plant e campus power distribution teams
Diagnosticare alimentatori difettosi e cavi elettrici sepolti all'interno di fabbriche, edifici commerciali e campus per ripristinare l'approvvigionamento velocemente.
Cable manufacturers and third-party testing laboratories: produttori di cavi e laboratori di prova di terze parti
Prove e verifica la lunghezza del cavo e la distanza di guasto durante il test di accettazione in fabbrica e l'ispezione indipendente.
Railway, metro and airport power maintenance units: unità di manutenzione del potere ferroviario, metropolitano e aeroportuale
Rapid cable fault pre-location for critical infrastructure where downtime directly affects operations and safety. Rapid cable fault pre-location for critical infrastructure where downtime directly affects operations and safety. Rapid cable fault pre-location for critical infrastructure where downtime directly affects operations and safety.
Domande frequenti
Q1. What kinds of cable faults can this tester locate?
Falli di bassa resistenza, corto circuito, circuito aperto e disconnessione, oltre a perdite e flashover, in cavi elettrici, cavi coassiali, cavi per luci stradali e fili sepolti.
Q2. What are the ranging range and measurement accuracy?
The ranging range is 32km or more, the minimum resolution is 1.0m, and the measurement error is no more than ±(0.5%×L+1m), where L is the cable length. La gamma di misurazione è di 32 km o più, la risoluzione minima è di 1,0 m, e l'errore di misurazione non è superiore a ±(0.5%×L+1m), dove L è la lunghezza del cavo.
Q3. Come gestisce i difetti ad alta resistenza che un metodo di impulso non può vedere?
It uses the high-voltage flash-over method (direct flash and impulse flash) so that leaky and flashover high-resistance faults generate a reflected signal the tester captures to calculate the fault distance.
Q4. Può funzionare in loco senza energia elettrica, e può stampare i risultati?
Una batteria al litio da 5200 mAh consente il lavoro sul campo, e la micro- stampante integrata stampa le forme d'onda e i rapporti sul posto.
Q5. What warranty and after-sales support is provided?
Lo strumento è garantito gratuito per problemi di qualità entro un anno dall'acquisto, con manutenzione e servizio tecnico a vita.
