Diagnostica accurata dei difetti interni del trasformatore

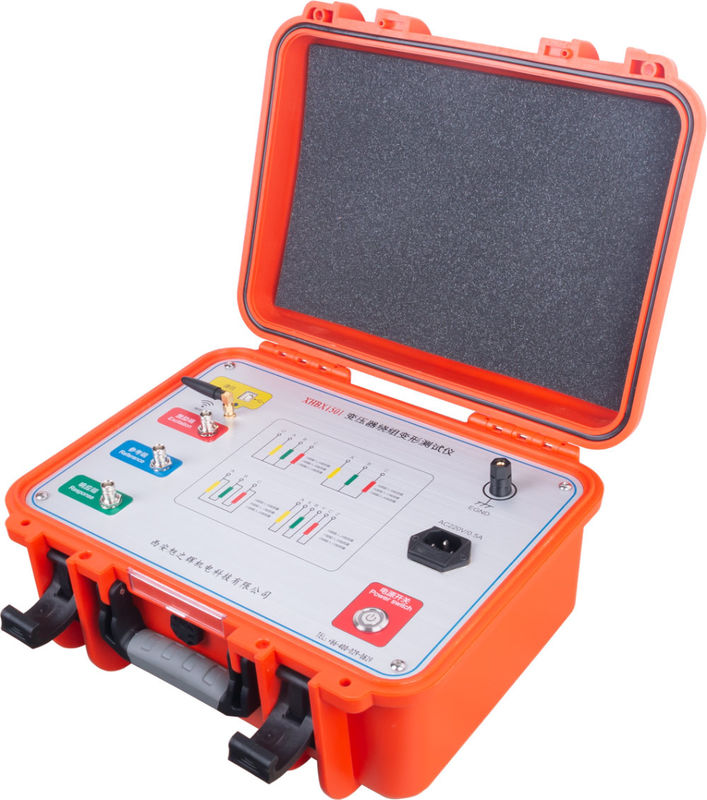

Il tester di deformazione degli avvolgimenti del trasformatore XHBX1501 (metodo a risposta in frequenza) viene utilizzato per testare trasformatori di potenza da 6KV e superiori e altri trasformatori per scopi speciali.

Il tester di deformazione degli avvolgimenti del trasformatore XHBX1501 utilizza il metodo di analisi della risposta in frequenza per misurare la deformazione degli avvolgimenti del trasformatore secondo lo standard dell'industria elettrica nazionale DL/T911-2004. Serve a rilevare le caratteristiche di ampiezza-frequenza di risposta di ciascun avvolgimento del trasformatore e a confrontare i risultati di rilevamento verticalmente o orizzontalmente. Il grado di variazione della caratteristica di ampiezza-frequenza determina la deformazione che può verificarsi nell'avvolgimento del trasformatore.

Il tester di deformazione degli avvolgimenti del trasformatore XHBX1501 (metodo a risposta in frequenza) è composto da una parte di misurazione e una parte software di analisi. La parte di misurazione è una scatola nera composta da generazione di segnale e misurazione del segnale. La parte di analisi è completata da un computer portatile e la parte di misurazione è collegata al computer portatile tramite USB o rete.

• Adotta un microprocessore ad alta velocità e alta integrazione per il controllo.
• Porta USB per la comunicazione tra laptop e strumento.
• Porta Bluetooth wireless (opzionale) per la comunicazione tra laptop e strumento.
• Il movimento hardware adotta la tecnologia di scansione di frequenza digitale ad alta velocità DDS (USA), che può diagnosticare accuratamente guasti come torsioni, rigonfiamenti, spostamenti, inclinazioni, deformazioni da corto circuito tra spire e corto circuito di contatto fase-fase.
• Campionamento A/D ad alta velocità a doppio canale a 16 bit (test sul campo per cambiare il commutatore, la curva del segnale presenta un chiaro cambiamento).
• Regolazione software dell'ampiezza di uscita del segnale, il picco di ampiezza massimo è ± 10V.
• Il computer analizzerà automaticamente i risultati del test e genererà documenti elettronici (Word).
• Lo strumento dispone delle funzioni di misurazione a scansione di frequenza lineare e misurazione a scansione di frequenza segmentata, sistema di doppia misurazione, compatibile con le attuali due modalità di misurazione tecniche nazionali.
• La caratteristica ampiezza-frequenza è in linea con gli indicatori tecnici nazionali del tester di caratteristiche ampiezza-frequenza. L'ascissa (frequenza) ha due tipi di indicizzazione lineare e indicizzazione logaritmica. Pertanto, la curva stampata può essere una curva con indicizzazione lineare o una curva con indicizzazione logaritmica, e l'utente può selezionare in base alle esigenze effettive.
• Sistema automatico di analisi dati per i dati di rilevamento,
  • Confronto orizzontale delle somiglianze degli avvolgimenti tra le fasi A, B e C,
  • I risultati dell'analisi sono:
    • ① la coerenza è molto buona
    • ② buona coerenza
    • ③ scarsa coerenza
    • ④ coerenza molto scarsa,
  • Confronto longitudinale A-A, B-B, C-C, prendendo i dati originali e i dati correnti nella stessa fase per confrontare la deformazione dell'avvolgimento,
  • I risultati dell'analisi sono:
    • ① avvolgimento normale
    • ② deformazione lieve
    • ③ deformazione moderata
    • ④ deformazione grave
• Può generare automaticamente documenti elettronici Word per il salvataggio e la stampa.
• Lo strumento soddisfa pienamente i requisiti tecnici dello standard elettrico DL/T911-2004 "Metodo di Analisi della Risposta in Frequenza per la Deformazione degli Avvolgimenti dei Trasformatori di Potenza."

Curva ampiezza-frequenza a bassa tensione

Curva ampiezza-frequenza ad alta tensione
