Procedure di prova per guasti ai cavi di alimentazione
Il tester per guasti ai cavi deve seguire i seguenti passaggi per trovare i guasti ai cavi di alimentazione:
(1) Comprendere il cavo difettoso: livello di tensione di tenuta, lunghezza del cavo, mezzo isolante, resistenza di isolamento, percorso interrato e causa del guasto.
(2) Analisi della natura del guasto del cavo: utilizzare l'"impulso a bassa tensione" del tester per guasti ai cavi per testare la lunghezza di tutti i fili di fase del cavo difettoso e calibrare la velocità di trasmissione delle onde radio del cavo difettoso; utilizzare il tester di resistenza di isolamento per misurare il valore della resistenza di isolamento del guasto.
(3) Selezionare il metodo di prova appropriato: utilizzare un tester per guasti ai cavi per eseguire un test approssimativo dei guasti ai cavi.
(4) Misurazione precisa dei punti di guasto del cavo: inclusa la ricerca della direzione e della profondità dei cavi interrati e il posizionamento preciso dei punti di guasto.
(5) Analisi degli errori: eseguire l'analisi degli errori (errore di misurazione, errore di interpretazione della velocità di trasmissione, errore dello strumento) sui risultati del test dei guasti ai cavi.

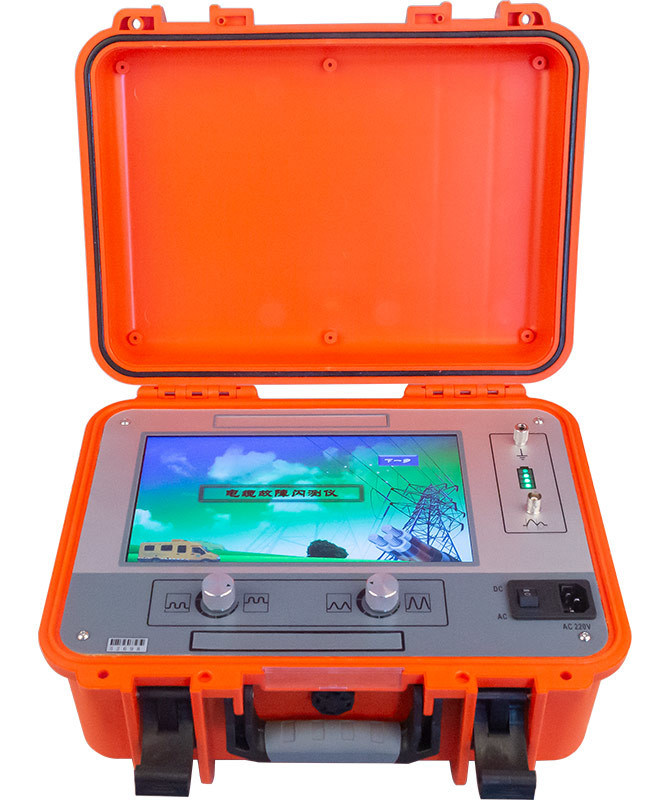

Localizzatore di guasti per cavi interrati XHGG501D, interfaccia software di facile utilizzo, controllo centralizzato a chip singolo, modalità di funzionamento touch, batteria agli ioni di litio integrata ad alta capacità, stabile e affidabile, facile da usare.
Questo localizzatore di guasti per cavi è uno strumento speciale per misurare e analizzare lo stato dei guasti dei cavi di alimentazione e la distanza del guasto. Questo localizzatore di guasti per cavi adotta la moderna tecnologia elettronica per realizzare il filtraggio del segnale, l'acquisizione, l'elaborazione dei dati, la visualizzazione grafica e l'analisi grafica per completare la misurazione della velocità del cavo, il test della lunghezza del cavo, il test della distanza del guasto del cavo, il test della resistenza.
XHGG501D è adatto per guasti a bassa resistenza, cortocircuiti, circuiti aperti e disconnessioni, nonché guasti ad alta resistenza di dispersione e guasti ad alta resistenza di scarica dei cavi di alimentazione, cavi coassiali, cavi di illuminazione stradale, fili interrati, ecc. di vari materiali con diverse sezioni trasversali e diversi mezzi.
Caratteristiche
• Display LCD da 10" di grado industriale, temperatura di esercizio -20℃～+60℃
• Controllo centralizzato a chip singolo, modalità di funzionamento touch, forte capacità anti-interferenza
• Ha funzioni come la misurazione della distanza, la misurazione della velocità e la misurazione della resistenza
• Campionamento continuo completamente automatico, l'acquisizione della forma d'onda è tempestiva e accurata
• Con metodo di campionamento a impulsi a bassa tensione, metodo di campionamento a scarica
• Batteria integrata ad alta capacità, facile da usare
• Adottare una custodia protettiva, non inferiore a PI54
Parametri tecnici:
| Frequenza di campionamento |
100MHz |
| Larghezza dell'impulso |
0.1uS/2uS |
| Risoluzione minima |
0.5m |
| Zona cieca di prova |
≤20m |
| Intervallo di misurazione |
≤30km |
| Errore di misurazione |
≤±(0.5%×L+1m), L è la lunghezza del cavo |
| Modalità di alimentazione |
ricarica 220VAC±10%, 50Hz/60Hz; alimentazione a batteria al litio integrata da 5200mAH; |
| Condizioni di lavoro |
-20～+60℃, umidità relativa≤90%; |
| Volume(mm) |
358L×284W×168H |
| Peso |
4.6kg |
