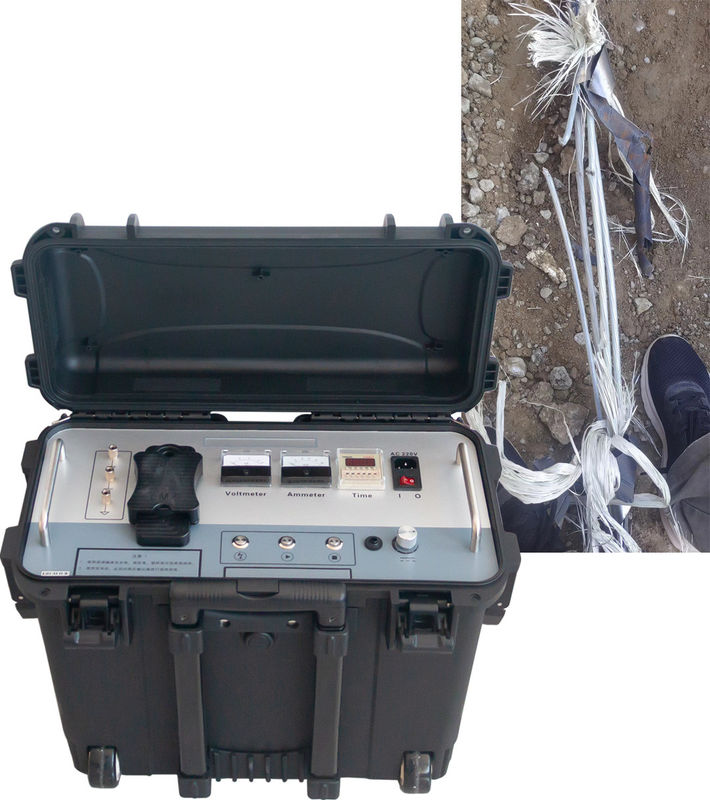

XHHV535-2L 35kv DC Impulse 1000j Surge Generator per la localizzazione di guasti di cavi sotterranei
Questo generatore XHHV535-2L ad alta tensione integra sorgente di alta tensione DC, condensatore di accumulo di energia, dispositivo a sfera di scarica, dispositivo di scarica automatica,e uno strumento sperimentale di fascia alta di tipo carrello.
L'apparecchiatura risolve completamente i problemi di comodità, portabilità, sicurezza e affidabilità dei dispositivi sperimentali tradizionali.componenti elettronici ad alta tensione speciali ad alta stabilità e tecnologia ad alta tensione ad alta frequenza, rendendo l'intera macchina semplice nella struttura.
Per mantenere l'abitudine originaria delle persone di usare trasformatori e box di comando per generare alta tensione DC,Questo generatore di impulsi adotta una modalità di funzionamento di progettazione umanizzata e integra un design di circuito micro affidabile. È sicuro, affidabile e intuitivo. Realizza davvero l'effetto di non essere danneggiato dall'impatto, e ha anche le funzioni di impatto di tempistica automatica, impatto manuale e resistenza alla pressione.Attualmente è l'attrezzatura ad alta tensione a impatto di corrente continua di tipo carrello più facile da usare in Cina.
Caratteristiche del prodotto
★ con funzione di protezione automatica da sovraccarica, sovravolta e sovracalore;
★ con funzione di resistenza alla tensione di corrente continua, scarica d'impatto;
★ uscita di impulsi ad alta tensione uniforme e controllabile;
★ funzione di protezione da cortocircuito super, che può rendere l'uscita ad alta tensione direttamente a cortocircuito a terra;
★ Dispone di un doppio visore a 1,5 livelli per la corrente e la tensione, che è intuitivo e chiaro, e il processo di scarica da impatto è chiaro a colpo d'occhio;
★ Misurazione della tensione laterale ad alta tensione, in tempo reale ed accurata;
★ con protezione da avvio zero e potenziometro a uscita zero, sicuro e affidabile;
★ Disegno unico di misurazione ad alta tensione, nello stato di arresto, il voltmetro può indicare la tensione del condensatore in tempo reale;
★ Il tempo di scarica può essere impostato arbitrariamente all'interno di un intervallo appropriato;
★ Con la funzione di arresto di emergenza, in caso di emergenza, tagli immediatamente l'uscita ad alta tensione.
|
Nome del prodotto
|
Generatore portatile ad alta tensione
|
|
Alta tensione da impatto
|
Regolabile da 0 a 35 kV
|
|
Divider ad alta tensione
|
livello di precisione della tensione 1.5
|
|
Capacità integrata
|
2 μF
|
|
Potenza di scarica
|
1225J
|
|
Corrente di combustione
|
20 mA
|
|
Tempo di impatto
|
Impatto automatico circa 5 secondi, tempo di controllo arbitrario di impatto manuale
|
|
Volume
|
520 mm*300 mm*390 mm
|
- - - - - - - - - - - - -
Descrizione della funzione del pannello
1.Terreno di sicurezza: La terra dello strumento deve essere collegata in modo affidabile al terreno per evitare che il strumento venga elettrificato o che le persone si accendano.
2.Terra ad alta tensione: nota anche come coda ad alta tensione, deve essere affidabilmente messa a terra per evitare perdite e scariche ad alta tensione.Danni da rottura ad alta tensione ai componenti interni dello strumento, e incidenti di sicurezza causati da perdite interne o scariche dello strumento.
3.Luogo di campionamento: Il terminale negativo del condensatore di accumulo di energia d'impulso ha una tensione elevata e deve essere affidabilmente messa a terra.È utilizzato per il campionamento quando la forma d'onda viene campionata nello stato flashover ad alta tensione del tester di guasto del cavo. (Il campionamento senza flashover ad alta tensione richiede comunque una messa a terra affidabile).
4.Tasto di scarica- premere questo pulsante per far contatto con la sfera e scaricare manualmente (la durata di ciascuna pressione non può superare 1s).
5.Tasto di avvio ad alta tensione:Quando la luce del pulsante di avvio è accesa, significa che la tensione di uscita è allo stato zero.Se la luce del pulsante di avvio non è accesa dopo aver acceso l'interruttore di alimentazioneQuando il pulsante di avvio è acceso, premere questo pulsante per avviare il dispositivo e generare l'uscita di alta tensione.
6.Tasto di arresto ad alta tensioneQuando la prova è terminata o si verifica un'anomalia, premere questo pulsante per interrompere l'uscita ad alta tensione, la luce ad alta tensione si spegne e la sfera di scarica interna cessa di funzionare.Quando il pulsante di arresto è acceso, significa che c'è uscita ad alta tensione, e quando è spento, significa che non c'è uscita ad alta tensione.
7.Interruttore di protezione da sovraccaricoSe premete questo pulsante, la protezione da sovraccarico si accende, e questo pulsante si apre, e la protezione da sovraccarico si attiva.Dopo l'attivazione della protezione da sovraccarico, deve essere spento per scaricare.
8.Regolazione della tensione: Dopo aver acceso il dispositivo, si deve prima girare il pulsante in senso antiorario verso il basso, premere il pulsante di avvio e quindi regolare in senso orario per aumentare la tensione di uscita alta da piccola a grande,e regolare in senso antiorario per diminuire l'uscita di alta tensione da grande a piccolo.
9.Interruttore: "Gear 1" accende l'interruttore di alimentazione AC 220V e "Gear 0" spegne l'alimentazione del sistema.
10.Fuse di fusibile:dove è installato il fusibile del sistema di alimentazione AC 220V.
11.presa di corrente: fonte di alimentazione di funzionamento dello strumento, porta di collegamento AC 220V.
12.Impostazione oraria:impostare l'intervallo di tempo di scarico.
13.Ammeter:indicazione della corrente sul lato a bassa tensione.
14.Voltmetro:Voltaggio di uscita ad alta tensione che indica il kV-meter.
15.Fabbricazione di apparecchiature per la produzione di energia elettricaQuando si produce una scarica, collegare la linea di uscita ad alta tensione.
16.Fornitura di corrente continua (DC):Quando la corrente continua resiste alla tensione, collegare la linea di uscita ad alta tensione.
- - - - - - - - - - - - -
Lista di imballaggio
Applicazione - Localizzazione del guasto del cavo sotterraneo, prova di resistenza del cavo alla tensione
