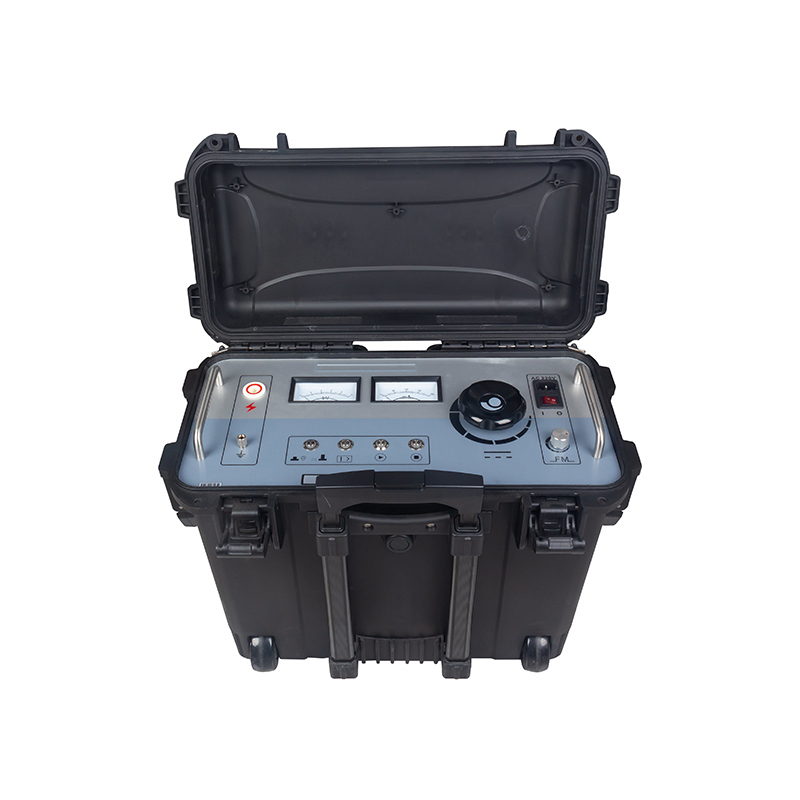

Localizzatore di guasti alla guaina del cavo da 500kV XHHD523L per test della guaina esterna del cavo da 10kV-500kV e individuazione di guasti a terra

Sui cavi di alimentazione XLPE ad alta tensione con tensione nominale di 110kV e superiori, la guaina esterna è la prima linea di difesa. Realizzata in materiale HDPE e testata in fabbrica a 25kV DC/5min con correnti di dispersione basse quanto decine di microampere, una guaina sana offre decenni di protezione. Ma una volta che il cavo è posato a terra, la realtà si fa sentire — danni dovuti al riempimento durante l'installazione, penetrazione di termiti dopo anni di funzionamento, infiltrazioni d'acqua nelle scatole di messa a terra e stress meccanici nei giunti di triforcazione degradano progressivamente l'integrità della guaina.

Quando la guaina si guasta, lo schermo metallico viene esposto all'umidità del terreno, avviando la corrosione e infine il cedimento dello schermo. I metodi tradizionali di localizzazione dei guasti — progettati per guasti conduttore-conduttore o conduttore-terra — non possono rilevare in modo affidabile questi difetti guaina-terra. L'XHHD523L è costruito appositamente per colmare questa lacuna, erogando impulsi controllati ad alta tensione allo strato della guaina e localizzando con precisione il punto di dispersione utilizzando il metodo della tensione di passo.

L'XHHD523L include un'unità ricevitore dedicata progettata per due metodi di rilevamento:

Il sottotelaio a telaio a A viene dispiegato lungo il percorso del cavo a intervalli regolari. Il ricevitore misura il gradiente di tensione tra le due sonde di terra — l'ampiezza e la polarità del segnale cambiano mentre l'operatore passa sopra il punto del guasto, individuando il difetto della guaina entro un raggio di sub-metro in superficie.

Per il tracciamento del percorso del cavo e la pre-localizzazione dei guasti della guaina in aree in cui l'inserimento della sonda di terra non è pratico (superfici pavimentate, terreno roccioso), la pinza ricevitore si accoppia induttivamente al cavo, rilevando variazioni di intensità del segnale che indicano la zona del guasto.

1. Interblocco di avvio in posizione zero: L'alta tensione non può essere attivata a meno che la manopola di regolazione della tensione non sia completamente in senso antiorario. Il pulsante di avvio si illumina solo quando la posizione zero è confermata — impedendo l'attivazione accidentale ad alta tensione
2. Autoscarica automatica: Quando l'uscita ad alta tensione viene interrotta — sia tramite il pulsante Stop che tramite interruzione di corrente — il circuito interno scarica automaticamente la carica residua a zero. Nessuna procedura di scarica manuale richiesta
3. Protezione da sovracorrente: Interruttore di protezione da sovracorrente dedicato con indicatore LED blu. Quando attivato, il sistema scatta automaticamente se la corrente di uscita supera la soglia di sicurezza
4. Protezione da sovratensione: Il limitatore di tensione interno impedisce all'uscita di superare la valutazione massima di 10kV in qualsiasi condizione operativa
5. Protezione da sovratemperatura: Il sensore termico monitora la temperatura interna e disabilita l'uscita HV se vengono superati i limiti operativi di sicurezza — fondamentale per un uso prolungato sul campo in climi caldi
6. Involucro con messa a terra: La colonna di messa a terra dello strumento deve essere collegata alla terra della stazione prima dell'uso — fornisce un riferimento di sicurezza verificato per tutti i circuiti di protezione interni
7. Monitoraggio doppio misuratore analogico: Misuratori kV e mA indipendenti forniscono letture in tempo reale e inequivocabili — nessun ritardo o ambiguità del display digitale alla luce solare intensa
8. Fusibile di sistema 8A: Il fusibile accessibile sul pannello posteriore fornisce la protezione da sovracorrente finale per il circuito di ingresso AC

1. Valutazione isolamento guaina: Collegare l'unità principale alla guaina del cavo. Selezionare la modalità Tenuta DC (indicatore rosso). Applicare 10kV DC e monitorare l'amperometro mA — una corrente di dispersione inferiore a decine di microampere conferma l'integrità della guaina
2. Conferma guasto: Se la corrente di dispersione è elevata, la guaina presenta un guasto a terra. Annotare il livello di dispersione approssimativo come riferimento durante la localizzazione
3. Commutazione modalità: Premere il pulsante di commutazione modalità — l'indicatore verde conferma la modalità di localizzazione. Regolare la frequenza di uscita (0,2Hz-5Hz) in base alla lunghezza del cavo e alla profondità di interramento
4. Localizzazione con tensione di passo: Dispiegare il telaio a A lungo il percorso del cavo. Il microamperometro del ricevitore mostrerà un aumento dell'intensità del segnale avvicinandosi al guasto, l'inversione dell'ago al suo superamento e il nullo nella posizione esatta del guasto
5. Segnare e riparare: Segnare la posizione individuata in superficie. Il difetto è tipicamente accessibile entro uno scavo mirato di 1 metro — rispetto a decine di metri di trincea senza localizzazione preventiva
6. Verifica post-riparazione: Dopo la riparazione della guaina, ripetere il collaudo di tenuta in DC per confermare il ripristino dell'integrità della guaina prima di ri-energizzare il cavo
