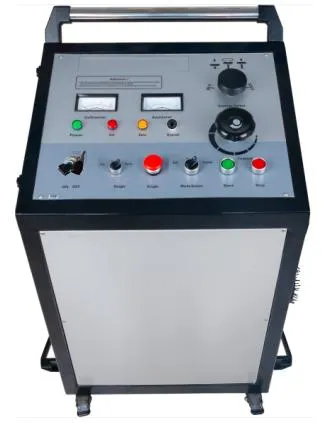

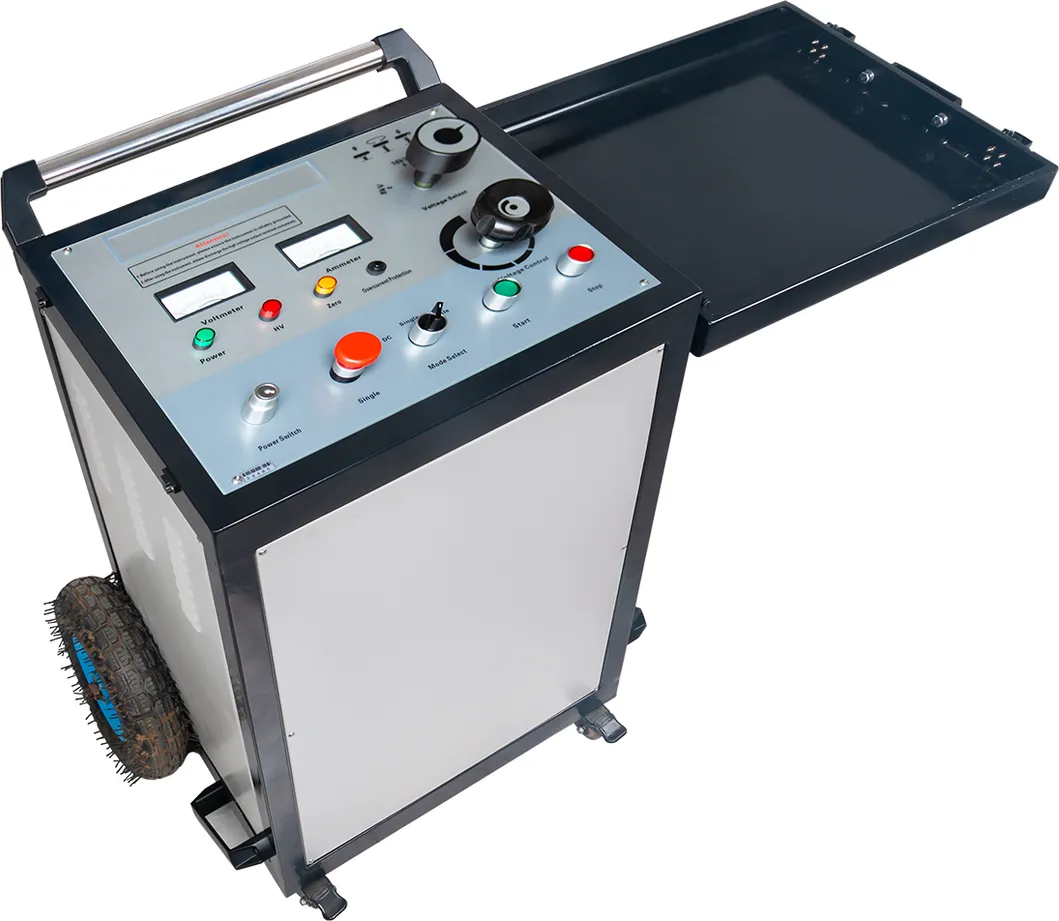

Generatore di picchi di alta tensione montato su carrello a tre velocità 2048J per una diagnostica precisa dei guasti dei cavi

D: Come funziona un generatore di sovratensione ad alta tensione nel rilevamento di guasti del cavo?

Il generatore di sovratensione scarica un impulso ad alta energia nel cavo difettoso, creando un arco di alta tensione controllato al punto di guasto.Questo arco produce sia un segnale acustico (un rumore forte rilevabile dai microfoni a terra) sia un impulso elettromagnetico (rilevabile da un ricevitore induttivo)Combinando i tempi di arrivo dei segnali acustici ed elettromagnetici, gli operatori possono individuare con precisione l'esatta posizione del guasto con una tecnica nota come sincronizzazione acustico-magnetica.

D: Qual è la gamma di tensione da selezionare per i diversi tipi di cavi?

Per i cavi a bassa tensione (fino a 1 kV), utilizzare l'intervallo di 8 kV o 12 kV. Per i cavi di distribuzione a media tensione (6-15 kV), utilizzare la tensione nominale di funzionamento.l'intervallo di 16 kV è appropriato. Per i cavi di trasmissione ad alta tensione (35 kV e superiori) utilizzare la gamma 32 kV.Consultare sempre le specifiche di tensione massima di prova del produttore del cavo e assicurarsi che durante il funzionamento ad alta tensione siano mantenuti tutti i requisiti di sicurezza..

D: Quali sono le precauzioni di sicurezza da osservare durante il funzionamento del generatore di sovratensioni?

Il test del generatore ad alta tensione richiede rigorosi protocolli di sicurezza.Impostare un perimetro di sicurezza di almeno 5 metri intorno alla zona di prova con segnali di avvertimento. Tutto il personale deve indossare un EIP appropriato, compresi vestiti ad arco, guanti isolanti HV e guanti dielettrici.arresto di emergenza, e il blocco a tensione zero forniscono strati aggiuntivi di protezione ma non dovrebbero mai sostituire adeguate procedure di sicurezza.

D: Qual è il vantaggio di più livelli di energia (Joule) su questa unità?

Diversi livelli di energia servono a scopi diagnostici diversi.864J1024J) sono ideali per la conferma iniziale dei guasti e per individuare i guasti ad alta resistenza in cui un'energia eccessiva potrebbe peggiorare il danno del cavo. L'energia media (1225J2048J) fornisce la potenza ottimale del segnale acustico per la maggior parte delle operazioni di routine di individuazione di guasti.o difetti ad alta impedenza che richiedono una generazione di arco più forte per produrre una firma acustica rilevabileLa selezione a tre livelli consente agli operatori di abbinare la produzione di energia alle condizioni di campo.

D: Quale garanzia e supporto sono inclusi con questo generatore di sovratensioni?

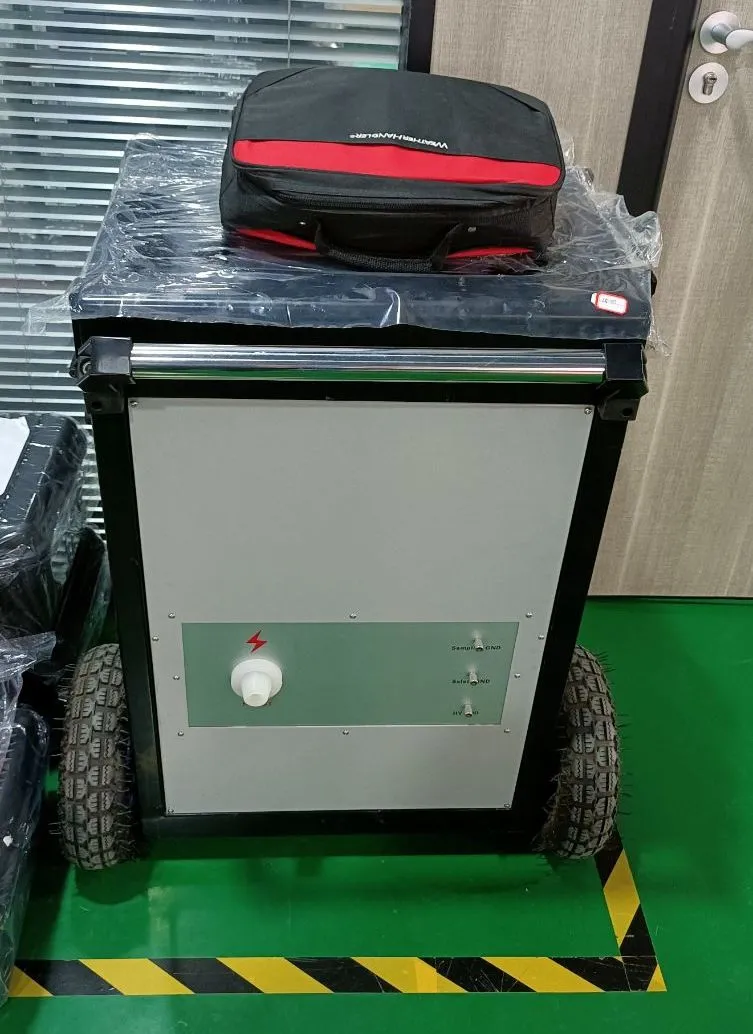

Garanzia standard di 12 mesi contro difetti di fabbricazione con supporto tecnico a vita. certificato CE e ISO 9001:2015. Ogni unità include il generatore di sovratensioni, cavo di uscita HV, cavo di terra,bastone di scarico, manuale d'uso, e un carrello pesante con ruote di blocco per il trasporto sicuro.Parti di ricambio, comprese le lacune di scarico, condensatori, e diodi HV sono riforniti per una rapida sostituzione.
