Sistema di localizzazione dei guasti dei cavi a media e bassa tensione per la localizzazione accurata dei guasti dei cavi sotterranei

Name: Sistema di localizzazione dei guasti dei cavi a media e bassa tensione per la localizzazione accurata dei guasti dei cavi sotterranei
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-4Z+XHGG501B+XHDD503C
Price: 5000 USD
Availability: InStock

Dettagli del prodotto:

Place of Origin:	Shaanxi
Marca:	XZH TEST
Certificazione:	CE
Model Number:	XHHV535-4Z+XHGG501B+XHDD503C

Informazione dettagliata

Place of Origin:

Shaanxi

Marca:

XZH TEST

Certificazione:

Model Number:

XHHV535-4Z+XHGG501B+XHDD503C

Evidenziare:

High Light

Evidenziare:

Sistema di localizzazione dei guasti dei cavi sotterranei

Sistema accurato di localizzazione dei guasti dei cavi sotterranei

Trading Information

Minimum Order Quantity:

1unit

Prezzo:

EXW 5000

Packaging Details:

wooden packaging

Payment Terms:

T/T

Supply Ability:

500 units per month

Descrizione di prodotto

Descrizione del prodotto

Xzh Test Manufacturer Cable Fault Locator Set 35kv and Below Cable Fault Testing

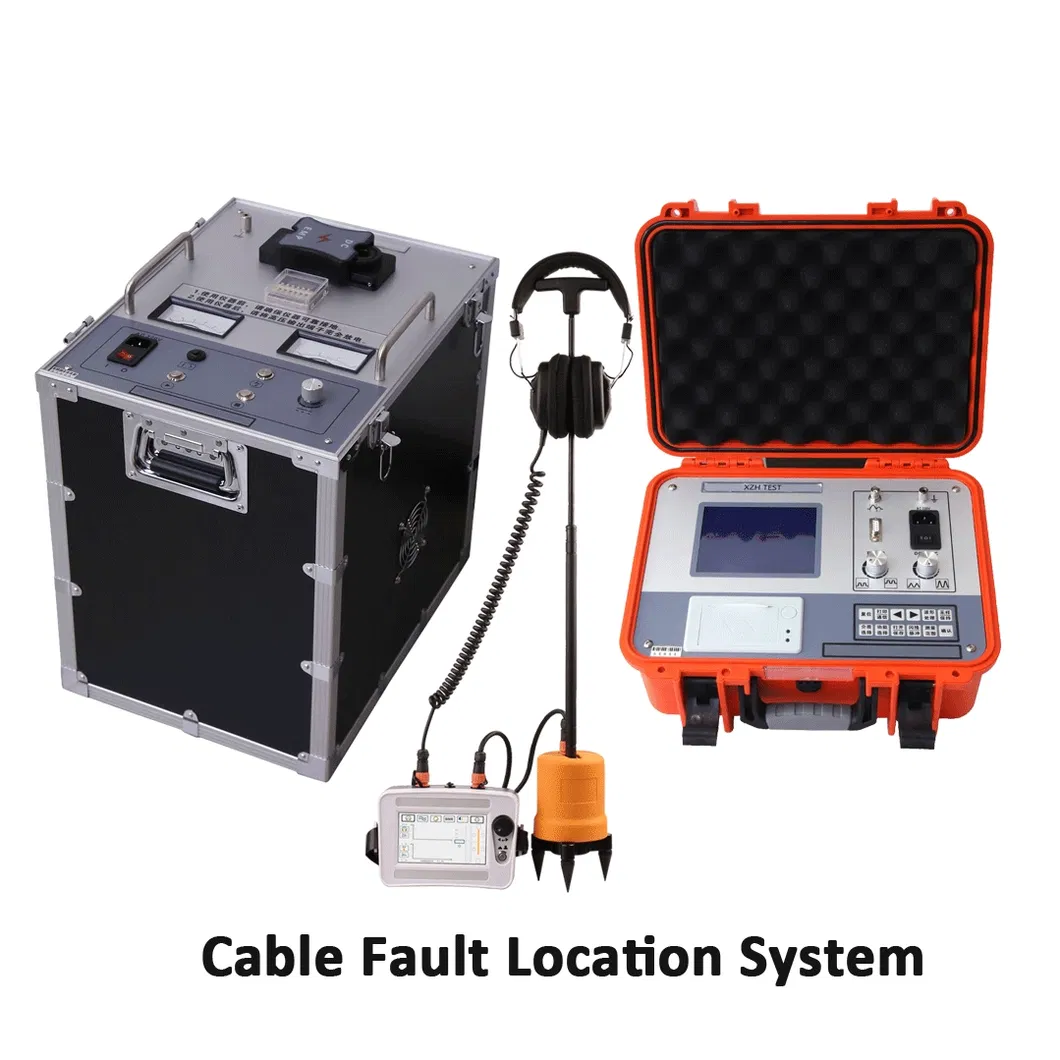

XZH TEST Il sistema portatile di localizzazione dei guasti del cavo è progettato per:

★Generatore di impulsi ad alta tensione:XHHV535-4Z Il generatore di impulsi ad alta tensione 2450J è accompagnato da un interruttore di livelli di sovratensione che consente di raggiungere l'energia massima dell'impulso di sovratensione a 32 kV.Dispone di sistemi di garanzia della sicurezza degli operatori e fornisce una soluzione tecnica affidabile e completa per i guasti dei cavi a bassa e media tensione.

★Pre-locatore di guasti del cavo: XHGG501B Il tester di guasti del cavo è adatto per misurare le guasti di bassa resistenza, cortocircuito, disconnessione di circuito aperto,nonché perdite di alta resistenza e guasti flashover di alta resistenza nei cavi di alimentazione, cavi coassiali ad alta frequenza, cavi telefonici, cavi di illuminazione stradale e fili sotterrati di vari materiali con diverse sezioni trasversali e diversi supporti.Superbo sistema di gestione dei cavi con generazione automatica dei rapporti di prova.

★ Indicatore di guasto del cavo: XHDD503C utilizza il principio di sincronizzazione acustico-magnetica di raccolta delle vibrazioni e di induzione elettromagnetica per determinare la posizione specifica del punto di guasto del cavo.Con l'aiuto di un generatore di impulsi ad alta tensioneI fenomeni fisici come le onde di vibrazione, le onde sonore e le onde elettromagnetiche generate dal flash Dopo l'elaborazione intelligente da parte dell'host, vengono visualizzate la distanza di errore e il suono di errore di uscita..Infine, l'ubicazione precisa del punto di guasto è valutata dall'udito e dalla vista del tester, vale a dire dal compito di posizionamento preciso del punto di guasto del cavo "direttamente sopra il cavo,all'interno dell'intervallo di misurazione approssimativo" è completato.

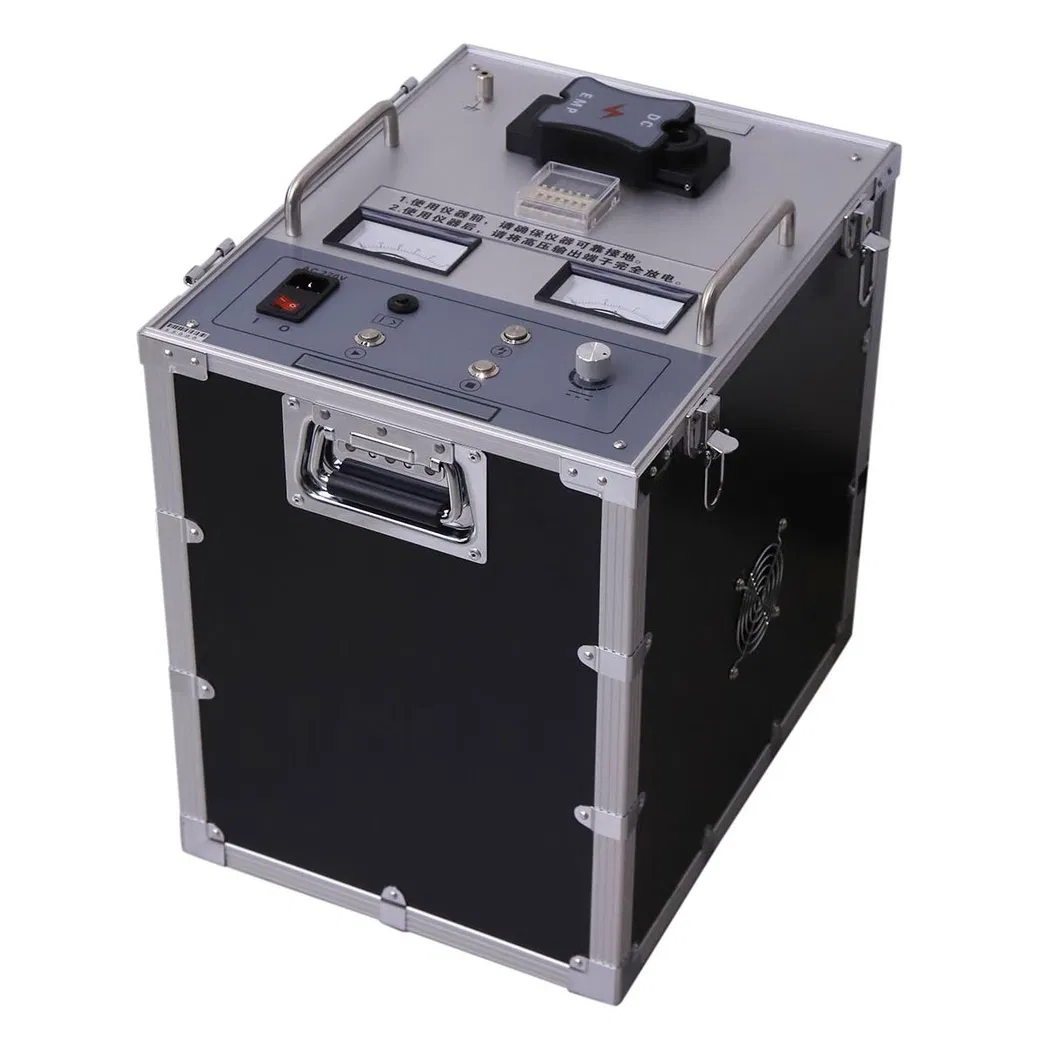

Generatore ad alta tensione XHHV535-4Z

tensione di impulso:0 ~ 35kV (default 0 ~ 28kV)
Pressione parziale ad alta tensione:1.5 classe
Capacitore integrato:4 μF
Potenza di scarica:0~2450 J (default 0~1568 J)
Polarità della tensione di uscita:polarità negativa
Potenza di impatto:400 W
Protezione da sovratemperature:85oC
Fornitore di alimentazione di funzionamento:AC 220V±10% / 50Hz±2Hz
Temperatura ambiente:-20°C a +50°C

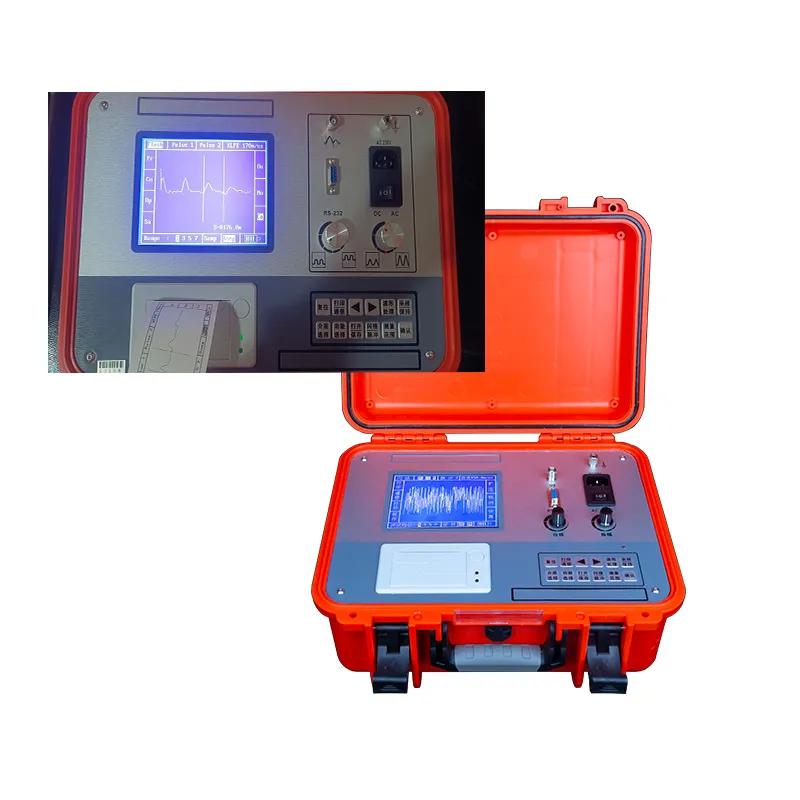

Pre-locatore di guasto del cavo XHGG501B
Il pre-locatore del guasto del cavo è adatto per misurare la bassa resistenza, corto circuito, guasto del circuito aperto, perdita di alta resistenza e flash di alta resistenza per il guasto di cavi di alimentazione, cavi coassiali ad alta frequenza, cavi telefonici locali, lampioni e fili sotterrati di vari materiali con diverse sezioni trasversali e diversi supporti.
•Industriale 5.7centimetroDisplay LCD
•Controllo centralizzato a singolo chip, modalità di funzionamento a pulsante, forte capacità anti-interferenza;
•con funzione di misurazione della distanza, della velocità, della resistenza e di altre funzioni;
•Micro stampante e integrazione host, può stampare la forma d'onda di prova e il rapporto di prova in qualsiasi momento
•Campionamento automatico continuo, non mancare mai alcuna forma d'onda di scarica
•Metodo di prova: flash campionamento in eccesso, campionamento a bassa tensione
•Amplitudine dell'impulso: 100 Vpp
•Larghezza dell'impulso: 0,1 e 2 uS
•Distanza di misura: Smax: 30 km Smin: 15 m
•Errore di misura: errore assoluto grossolano: ±10m errore relativo grossolano: ± 1%
(DL/T849.1-2004 specifica non più di ±(1%L+20) m, dove: L è la lunghezza del cavo)
•Fornitura di alimentazione: alimentazione a corrente continua integrata 24V/7Ah, può funzionare continuamente per 6 ore.Può anche essere collegato a un alimentatore AC 220V 50Hz

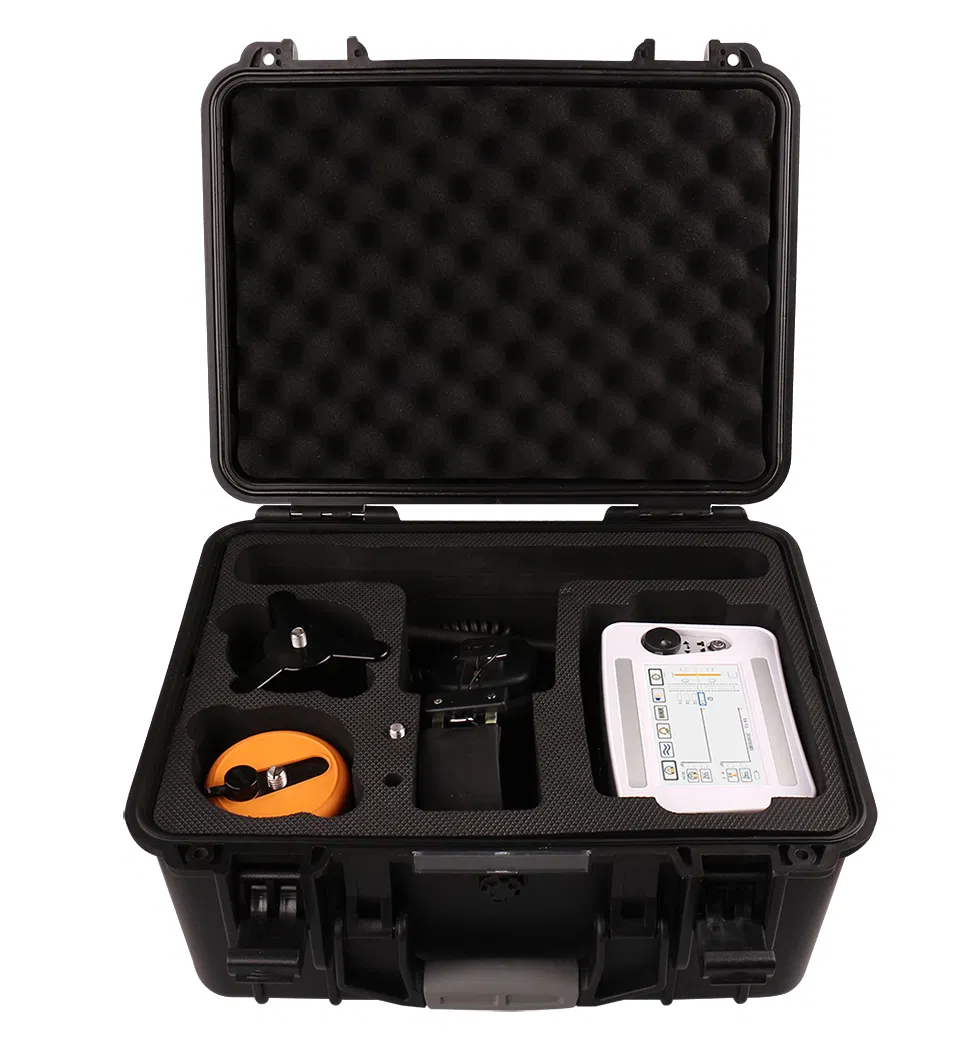

Indicatore di errore del cavo XHDD503C

Canali sonori-Lambetta
I All-pass: 100Hz~1600Hz.
Passaggio basso: 100Hz~300Hz.
I passaggi alti: 160 Hz~1600 Hz.
Passaggio di banda: 200 Hz ~ 600 Hz.
Regolazione del canale:8 livelli sonori, magnetici e di tensione.
Fonte di uscita del suono:Guadagno: 16 livelli (0-112dB), Impedenza: 350Ω
Distanza di rilevamento:0.00-99.99ms, 75mV-75V
Accuratezza di rilevamento:Posizionamento: ≤ 0,1 m; percorso: ≤ 0,5 m
Fornitore di alimentazione di funzionamento:4*18650 batteria al litio standard.
Tempo di attesa:più di 8 ore
Temperatura ambiente:-25-65oC; umidità relativa: ≤ 90%
Dimensioni del volume:428L × 350W × 230H
Peso totale:7 kg

Immagini in loco
