Indicatore di guasti di cavo ad alta precisione con sincronizzazione acustico-magnetica XHDD503C

Il localizzatore di guasti ai cavi XHDD503C è progettato per la localizzazione rapida e ad alta precisione di guasti nei cavi di alimentazione sotterranei utilizzando il metodo di sincronizzazione acustico-magnetica: un progresso significativo rispetto alla tradizionale localizzazione solo acustica. Quando un generatore di impulsi ad alta tensione si scarica nel punto di guasto, la sonda dello strumento cattura contemporaneamente sia il segnale acustico (il "pop" di scarica che viaggia attraverso il suolo) sia il segnale elettromagnetico (che viaggia quasi istantaneamente). Calcolando la differenza temporale tra questi due segnali, l'XHDD503C guida gli operatori verso l'esatta posizione del guasto con una precisione migliore di 0,1 m, eliminando le congetture e gli anni di esperienza tradizionalmente richiesti per l'individuazione dei guasti dei cavi.

Il principio della sincronizzazione acustico-magnetica è fondamentalmente semplice ma straordinariamente efficace. Al momento della scarica dell'impulso nel punto di faglia, nascono due segnali: un'onda sonora che viaggia lentamente attraverso il terreno circostante, e un impulso elettromagnetico che si propaga a velocità prossima alla luce lungo il cavo. La sonda rileva entrambi contemporaneamente. Poiché il segnale elettromagnetico arriva quasi istantaneamente mentre il suono impiega un tempo misurabile per viaggiare, lo spazio tra loro, visualizzato in millisecondi sul display LCD da 5 pollici, indica direttamente quanto sei lontano dal guasto. Sposta la sonda nel punto in cui la differenza oraria raggiunge il minimo e il guasto è direttamente sotto di te.

• Precisione migliore di 0,1 m:La misurazione della differenza temporale acustico-magnetica individua i guasti con precisione inferiore al decimetro. La precisione dell'identificazione del percorso è migliore di 0,5 m, conforme agli standard di settore DL/T 849.2-2019.
• Quattro modalità di filtro selezionabili:Passatutto (100–1600 Hz) per uso generale; Passa-basso (100–300 Hz) per terreni morbidi e sabbia dove le alte frequenze sono attenuate; Passa-alto (160–1600 Hz) per condizioni di pavimentazione dura; Passa banda (200–600 Hz) come compromesso bilanciato. Abbina il filtro al terreno per una chiarezza ottimale del segnale.
• Sonda impermeabile con grado di protezione IP65:L'isolamento fisico multistrato protegge i sensibili sensori acustici e magnetici. Funziona in modo affidabile in trincee bagnate, pioggia e cantieri polverosi, senza ritardi dovuti alle condizioni meteorologiche.
• Riduzione digitale del rumore BNR + Mute:La riduzione del rumore di fondo filtra le interferenze ambientali derivanti dal traffico, dal vento e dai macchinari. Quando l'operatore afferra la maniglia, lo strumento attiva immediatamente la modalità silenziosa per proteggere l'udito durante sessioni prolungate sul campo.
• 500.000* Amplificazione del segnale:Il guadagno di uscita a 16 livelli (0–112 dB) cattura segnali di scarica estremamente deboli da guasti profondi o ad alta impedenza che i localizzatori convenzionali non rilevano completamente.
• Guida al percorso in tempo reale:Gli indicatori sinistro/destro sullo schermo mostrano se la sonda si trova a sinistra o a destra del percorso del cavo, consentendo agli operatori di correggere rapidamente il percorso a piedi senza fare riferimento a mappe o indicatori esterni.
• LCD touch da 5 pollici leggibile alla luce solare:La risoluzione 854*480 con luminosità 800nit rimane chiaramente visibile sotto la luce solare diretta di mezzogiorno. Touchscreen combinato e controllo a manopola singola per il funzionamento con i guanti.
• Operazioni sul campo tutto il giorno:Alimentato da batterie al litio 4*18650 che garantiscono oltre 8 ore di uso continuo. Il caricabatterie rapido dedicato riduce al minimo i tempi di inattività tra un turno e l'altro.

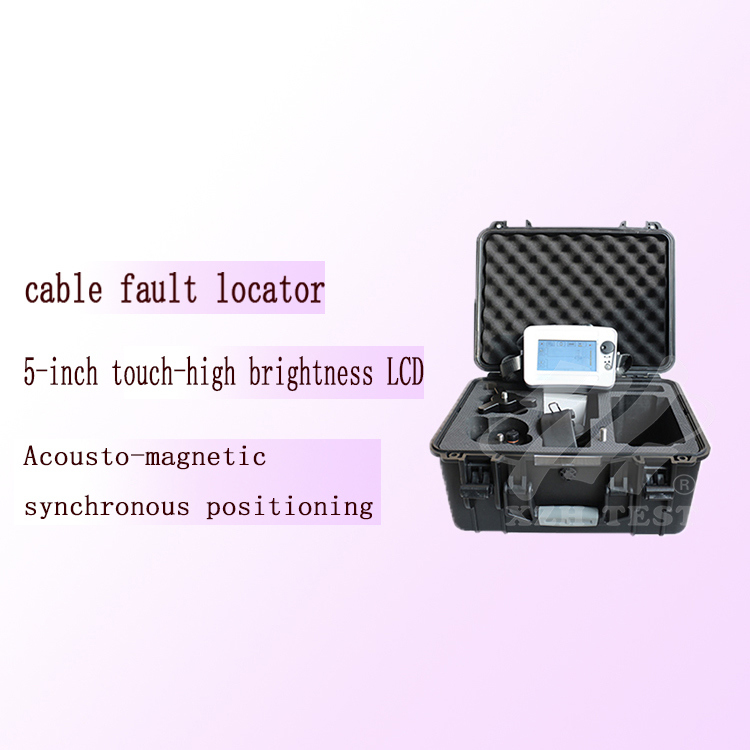

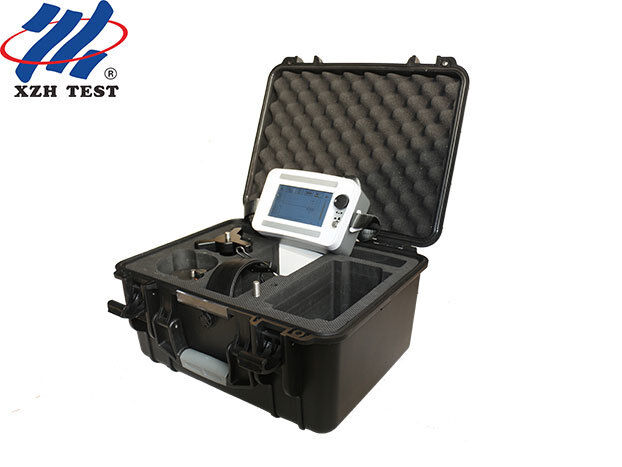

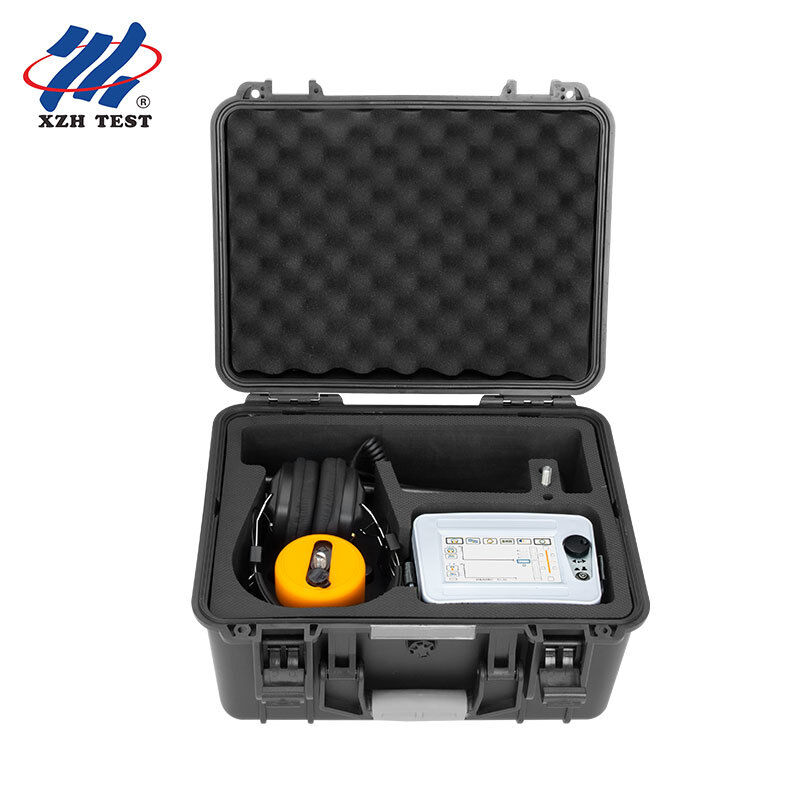

• Kit da campo completo standard:Ogni XHDD503C include l'host del pinpointer, il gruppo sonda con biella e base del treppiede, cavo di segnale a 7 core, cuffie per il monitoraggio con cancellazione del rumore, caricabatterie rapido, chiave multifunzione e custodia da trasporto antiurto.

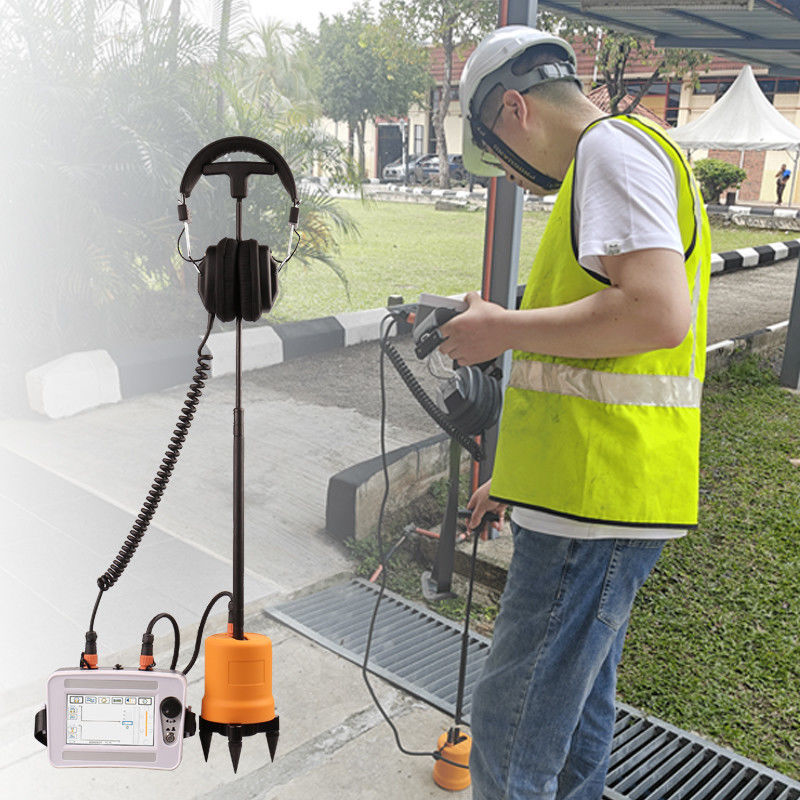

Passaggio 1:Utilizzare un TDR o un pre-localizzatore per determinare l'intervallo approssimativo del guasto (±50 m).Passaggio 2:Collega l'XHDD503C al generatore di impulsi ad alta tensione e imposta un ciclo di scarica di 3–5 secondi.Passaggio 3:Inizia con impostazioni di soglia bassa, guadagno alto e volume alto. Posizionare la sonda a terra direttamente sopra il cavo.Passaggio 4:Cammina lungo il percorso del cavo, monitorando la lettura della differenza oraria: diminuirà man mano che ti avvicini al guasto, quindi aumenterà dopo averlo superato.Passaggio 5:Ritorna al punto di differenza temporale minima, passa alla soglia alta e al guadagno basso per un posizionamento preciso. Il punto in cui il suono è più forte E la differenza oraria è più piccola corrisponde alla posizione del guasto.

Garanzia gratuita di 12 mesi contro i difetti di qualità del prodotto. Manutenzione a vita e supporto tecnico. Certificazione CE e ISO. Conforme agli standard DL/T 849.2-2019 e GB/T 18268.1 per apparecchiature di test sul campo industriali.
