| Funzione |
Misurazione della resistenza della terra a 2/3/4 poli, della resistività del suolo, della tensione della terra, della tensione CA |
| Fornitore di energia |
DC 9V ((batteria a secco Zi-Mn R14S 1.5V 6 PCS, standby continuo per 300 ore) |
Intervallo di misura
|
Resistenza alla terra: 0,00Ω-30,00kΩ |
| Resistenza del suolo: 0,00Ωm-9000kΩm |
| Tensione di terra: 0V~600V |
| Modalità di misura |
Misurazione precisa a 4 poli, misurazione a 3 poli, misurazione semplice a 2 poli |
| Metodo di misura |
Resistenza alla terra: metodo a polo di cambio di corrente nominale, corrente di misurazione 20mA Max
Resistenza del suolo: misurazione a 4 poli (metodo Wenner)
Tensione di terra: rettifica media (tra P e S)-ES) |
| Frequenza di prova |
128Hz/111Hz/105Hz/94Hz ((AFC) |
| Corrente di prova di cortocircuito |
AC 20mA massimo |
| Corrente di prova in circuito aperto |
40V di corrente alternata massima |
| Onda di tensione di prova |
Ondata sinusoidale |
| Distanze tra gli elettrodi |
Può essere impostato da 1m a 100m |
| Sottotitoli |
Resistenza alla terra: 0,00Ω-30,00kΩ, cambio automatico |
| Resistenza del suolo: 0,00Ωm-9000kΩm, cambio automatico |
| Lampade di sfondo |
Il retroilluminazione a schermo blu, adatta per luoghi scuri |
| Modalità di visualizzazione |
Display LCD super-grande a 4 cifre, retroilluminazione a schermo blu |
| Indicatore di misura |
Durante la misurazione, indicatore flash LED, display LCD di conto alla rovescia, indicatore della barra di avanzamento |
| Dimensione del quadro LCD |
128 mm × 75 mm |
| Dimensione della finestra LCD |
124 mm × 67 mm |
| Dimensione |
L × W × H: 215 mm × 190 mm × 95 mm |

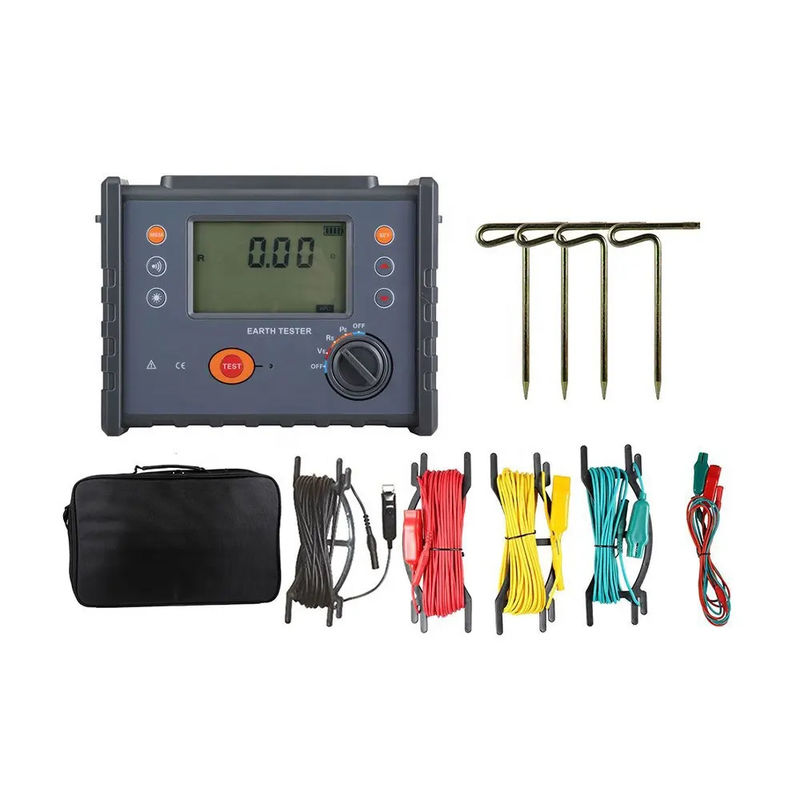

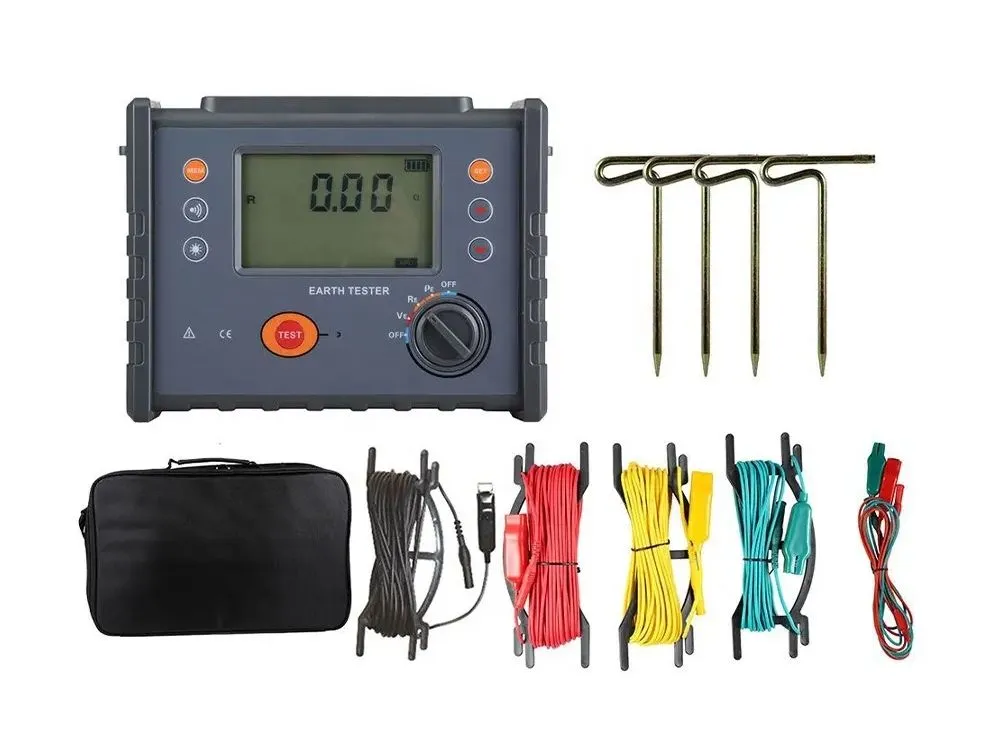

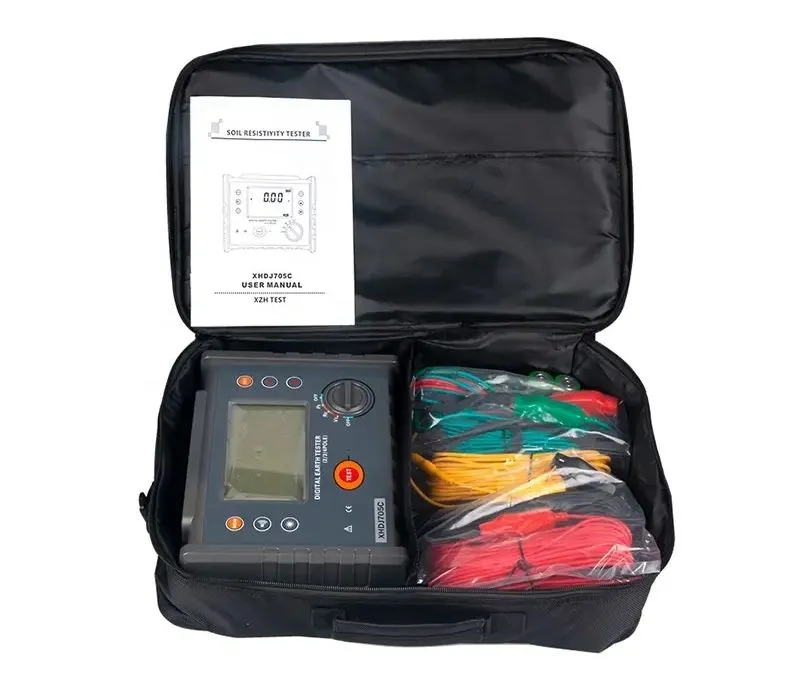

| Cavo di prova standard |
4 fili: ciascuno per rosso 20m, nero 20m, giallo 10m e verde 10m |
| Semplice filo di prova |
2 fili: 1pc rosso 1,6 m e 1pc nero 1,6 m |
| Rod di messa a terra ausiliaria |
4 fili: Φ10 mm × 150 mm |
| Tasso di misura |
Tensione a terra: circa 3 volte/secondo |
| |
Resistenza della terra, resistività del suolo: circa 5 secondi/tempo |
| Tempo di misura |
Oltre 5000 volte (prova di cortocircuito, il tempo di intervallo deve essere di almeno 30 secondi) |
| Voltaggio del circuito |
inferiore a 600 V CA |
| Interfaccia USB |
Con l'interfaccia USB, Supporto alla supervisione software, i dati di archiviazione possono essere caricati sul computer, salvati o stampati. |
| Cavo di comunicazione USB |
Un pezzo di cavo di comunicazione USB, lunghezza 1,5 m |
| Immagazzinamento dati |
"300 set".MEMIndicatore di archiviazione delle icone, displayFULL" icona per indicare che lo storage è pieno |
| Data Hold |
Funzione di conservazione dati: "STAPPARE" display di icone |
| Lettura dei dati |
Funzione di lettura dati: "Leggere" display di icone |
| Visualizzazione del sovrafflusso |
Superamento della funzione di sovraccarico della gamma di misura: "OL" display di icone |
| Prova di interferenza |
Riconosce automaticamente il segnale di interferenza".RISULTATO" quando la tensione di interferenza supera i 5V |
| Prova di messa a terra ausiliaria |
Può misurare la resistenza di terra ausiliaria, 0,00KΩ-30kΩ(100R+rC< 50kΩ, 100R+rP< 50 kΩ) |
| Funzione di allarme |
Quando il valore di misurazione supera il valore di impostazione dell'allarme, viene emesso un suono di allarme "Toot-toot-toot" |
| Voltaggio della batteria |
Quando la tensione della batteria scende a circa 7,5 V, viene visualizzata l'icona della batteria a bassa tensione, che ricorda di sostituire la batteria. |
Consumo di energia
|
Standby: circa 20 mA (backlight spento) |
| Avvio e con retroilluminazione: circa 45mA (25mA senza retroilluminazione) |
| Misurazione: circa 100 mA (backlight spento) |
Peso
|
Peso totale: 4,5 kg (compreso il pacchetto) |
| Testatore: 950 g (compresa la batteria) |
| Cavi di testatura: 1560 g |
| Barre di messa a terra ausiliarie: 935 g (4 pezzi) |
| Temperatura di lavoro e umidità |
-10oC-40oC, sotto l'80% di pH |
| Temperatura e umidità di conservazione |
-20oC-60oC, sotto il 70% di pH |
| Protezione da sovraccarico |
Misurazione della resistenza della terra: tra ciascuna delle interfacce diC (((H) -E,P(S) -ES, AC 280V/3 secondi |
| Resistenza all'isolamento |
Oltre 20 MΩ (tra il circuito e l'alloggiamento è di 500 V) |
| Resistenza alla tensione |
AC 3700V/rms (tra il circuito e l'alloggiamento) |
| Caratteristiche elettromagnetiche |
IEC 61326 (EMC) |
| Tipo di protezione |
IEC61010-1 (CAT III 300V,CAT IV 150V,inquinamento 2), IEC61010-031, IEC61557-1 (resistenza alla terra), IEC61557-5 (resistenza del suolo), JJG 366-2004 |
