Descrizione del prodotto:
Il cavo intelligentegasdottirilevamento,è uno strumento di rilevamento del percorso con forti prestazioni complete.

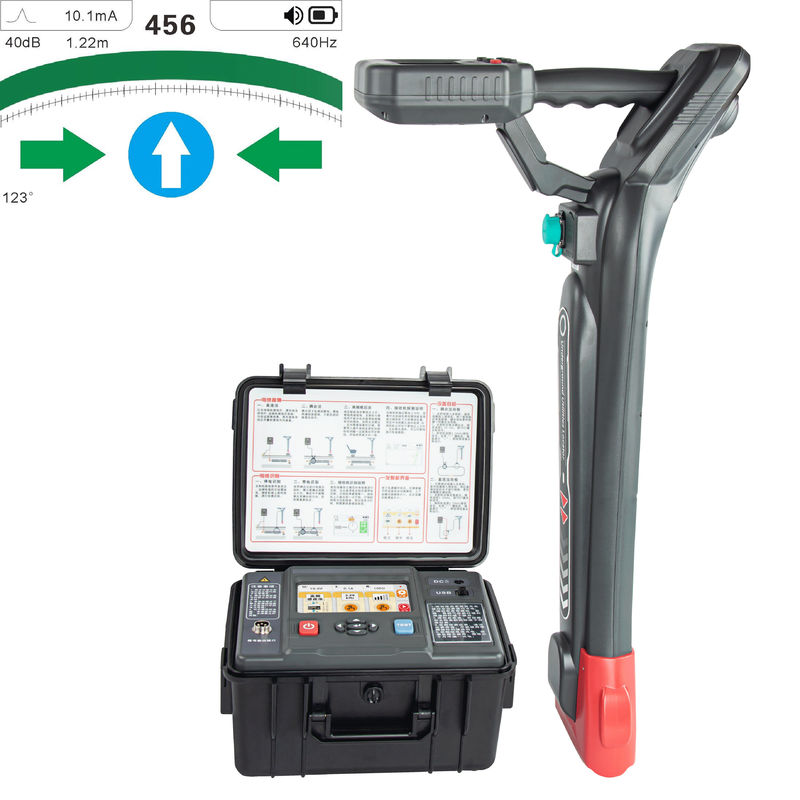

rilevamento del percorso della condotta, identificazione del cavo, rilevamento dei guasti, ecc. Lo strumento è costituito da un trasmettitore, una pinza di corrente di trasmissione,un ricevitore,una pinza di corrente flessibile di ricezione, una linea di prova di collegamento e una-cornice (facoltativo).
Ilrilevatore di condotte di cavi intelligentepuò essere utilizzato per il rilevamento del percorso, il censimento delle condotte e la misurazione della profondità delle condotte metalliche e dei cavi sotterranei in un ambiente meno profondo di trincee.ha capacità anti-interferenza, può localizzare e misurare con precisione la profondità ed è adatto per il rilevamento e il pattugliamento di varie condotte metalliche sotterranee, la gestione e la manutenzione delle condotte,progettazione e costruzione municipale, alimentazione elettrica e altri reparti. È uno degli strumenti necessari per le unità di manutenzione delle tubazioni.una pinza di trasmissione del segnale e una linea di prova di collegamento.
Dati tecnici:
Trasmettitore:
| Funzione |
Modi di trasmissione del segnale a più frequenze |
| alimentazione elettrica |
10.8Vbatteria al litio ricaricabile di grande capacità |
| Metodo di uscita |
Metodo di connessione diretta, metodo di accoppiamento, metodo di induzione |
Frequenza di uscita |
640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz,
650,6 kHz, 81,9 kHz, 197 kHz |
| Modalità di uscita |
Identificazione automatica, identificazione automatica in base ai diversi accessori |
| Potenza di uscita |
15W massimo, 9livelli regolabile |
| impedenza |
Funzione di abbinamento e protezione dell'impedenza in tempo reale completamente automatica |
| Tensione di uscita diretta |
150 Vppmassimo |
| Protezione del circuito |
con protezione da sovraccarico e cortocircuito |
| cristallo liquido |
5 -centimetroLCDschermo a colori |
| toccare |
Sì, tocco capacitivo. |
| Dimensione dello strumento |
Circa320 mm (lunghezza) × 275 mm (larghezza) × 145 mm (altezza) |
Ricevitore:
Funzione |
rilevamento delle condotte (rilevamento della posizione del cavo, visualizzazione della direzione, misurazione della profondità, misurazione della corrente), identificazione del cavo, rilevamento dei guasti del telaio A (funzione facoltativa) |
| alimentazione elettrica |
8.4Vbatteria al litio ricaricabile di grande capacità |
| Metodo di input |
Spirale di ricezione integrata, pinza flessibile, A-cornice(funzione facoltativa) |
Frequenza di ricezione |
Frequenze attive di rilevamento: 640 Hz,1.28 kHz,2.56 kHz,3.20 kHz,40,09 kHz,8.19 kHz,10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz
Frequenza di potenza Frequenza di rilevamento passivo: 50 Hz, 60 Hz,250 Hz
banda di frequenza di rilevamento passivo RF: le frequenze centrali sono320,7 kHz, 65,6 kHz, 81,9 kHz,197 kHz |
| Modalità di rilevamento delle condotte |
Metodo delle vette larghe, metodo delle vette strette, metodo delle valli |
| Display di rilevamento delle condotte |
Modalità di posizionamento classico, modalità di navigazione via cavo, modalità di misurazione della distorsione del segnale |
Distanza di rilevamento delle condotte |
Metodo di connessione diretta: generalmente la lunghezza del cavo può raggiungere0 ~ 20chilometri, che è determinato principalmente dalla resistenza del suolo, dalla resistenza del cavo e dal cavoprofondità di sepoltura.
Metodo di accoppiamento: generalmente la lunghezza del cavo può raggiungere0 ~ 10chilometri, che è determinato principalmente dalla resistenza del suolo, dalla resistenza del cavo e dal cavoprofondità di sepoltura.
Cavi sepolto meno di2 metri di profondità |
| Profondità e corrente |
Visualizzazione in tempo reale della profondità del cavo e del valore di corrente |
| profondità di misurazione della condotta |
0-20m |
Accuratezza della profondità |
Precisione di posizionamento del piano: posizione dell'asse centrale del cavo o della condotta di destinazione:± 5% (profondità di sepoltura 0-3m) -10% (profondità di sepoltura3m-20 m) |
Suggerimenti veri o falsi |
Quando si misurano i cavi adiacenti, la misurazione dei cavi adiacentiDurante il processo di tracciamento dei cavi, osservare la tabella di fasi.
Il disco e il puntatore per distinguere il cavo testato dai cavi adiacenti |
| Instruzioni valide |
Tono FM che varia con la forza del segnale |
| Display anti-interferenza |
Verde: Nessuna interferenza
Verde: buono (i risultati sono affidabili))
Rosso: grave interferenza (i risultati sono inaffidabili)) |
Capacità anti-interferenza |
La banda di frequenza di ricezione estremamente stretta e il metodo di elaborazione digitale unico possono sopprimere completamente la frequenza di potenza e le interferenze armoniche dei cavi e delle tubazioni in circolazione nelle vicinanze. |
Distanza di interferenza |
Quando si utilizza il metodo di accoppiamento e il metodo di induzione, il trasmettitore genererà interferenze a breve distanza.La distanza di interferenza è correlata alla potenza di trasmissione e alla frequenzaMaggiore è la potenza e più alta è la frequenza, più forte è l'interferenza.
La distanza minima alla quale un ricevitore non viene disturbato da un trasmettitore richiede spesso una determinazione sperimentale:
Determinazione delle condotte: metodo di accoppiamentoNon posso confermare interferenze.oltre5 metri, il metodo di induzione può confermare nessuna interferenza oltre 20 metri.Identificazione del cavo: metodo di accoppiamentoNon posso confermare interferenze oltre2 ~ 5m |
Identificazione del cavo |
Identificazionemeod:flessibile pinza intelligente l'identificazione;Numero di cavi che possono essere calibrato: da 1 a 20;
Valore di taratura: la percentuale corrente del segnale ricevuto e del segnale trasmesso ètra il 75% e il 135% del valore di taratura, che è una delle condizioni per un'identificazione efficace;
Direzionalità: la pinza di trasmissione, la pinza di ricezione e il segnale di carico devono essere nella stessa direzione, che è una delle condizioni per un'identificazione efficace. |
Distanza di rilevamento di identificazione del cavo |
Metodo di connessione diretta: è in grado di identificare segnali con resistenza del circuito di0Ω~8kΩ(di solito può raggiungere una lunghezza di cavo di0 ~ 20chilometri, determinati principalmente dalla resistenza del suolo e dalla resistenza dei cavi)
Metodo di accoppiamento: può identificare i segnali con una resistenza di ciclo di0Ω a 1kΩ(in genere può raggiungere una lunghezza del cavo di0~6 cm
(soprattutto determinata dalla resistenza alla terra e dalla resistenza del cavo) |
| cristallo liquido |
4.3-centimetro LCDschermo a colori(schermo ad alta luminosità),visibile alla luce del sole |
| toccare |
Sì, tocco capacitivo. |
| dimensione |
Circa350 mm (lunghezza) × 155 mm (larghezza) × 700 mm (altezza) |
| qualità |
Circa 2 kg |
| Interfaccia di connessione |
USB di tipo Cporta, presa per l'aviazione |
| Diametro interno della bobina |
φ200mm (il diametro più grande può essere personalizzato in base alle esigenze)) |
| Temperatura e umidità di lavoro |
-10oC-40oC;sotto 80% Rh |
| Temperatura e umidità di conservazione |
-10oC ~ 50oC; ≤ 95% RH,senza condensazione |
| Resistenza alla pressione |
AC2000V/rms (prima dell'estremità anteriore e posteriore della conchiglia) |
| Adatti per la sicurezzaregolamenti |
IEC61010-1 CAT III 600V, IEC61010-031, IEC61326,grado di inquinamento2 |
