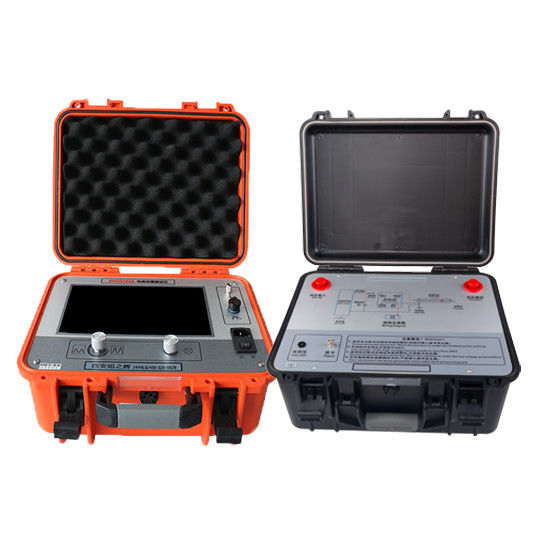

L'XHGG502A Cable Fault Pre-locator è uno strumento di livello professionale costruito attorno a un 10.1 pollice full-color TFT touchscreen computer all-in-one con interfaccia di funzionamento semplice per test interattivi uomo-macchinaCombinando moderne tecnologie elettroniche e informatiche con circuiti integrati e componenti di livello industriale, esegue filtraggio del segnale, acquisizione, elaborazione dei dati,visualizzazione grafica e analisi grafica per completare la misurazione della velocità d'onda del cavo, prova della lunghezza del cavo e prova della distanza di guasto del cavo. una batteria al litio ad alta capacità integrata e un telaio protettivo con classificazione IP54 o migliore assicurano la stabilità,prestazioni affidabili e facili da usare in condizioni di campo sul posto.
Portata di applicazione
L'XHGG502A è progettato appositamente per individuare e analizzare i guasti nei cavi a bassa resistenza, a corto circuito, a circuito aperto e a circuito rotto.e in caso di perdite di alta resistenza e di falle di flashover di alta resistenza, attraverso cavi di alimentazione, cavi coassiali ad alta frequenza, cavi per illuminazione stradale e fili sotterrati di varie sezioni trasversali e supporti.Cavi a media e alta tensione (6kV a 35kV) e cavi ad alta tensione (66kV e superiori), con carta impregnata d'olio, carta anti gocciolante, polietilene incrociato (XLPE) e altri isolanti di gomma o plastica, sia protetti che non protetti.
Quando un guasto di flashover ad alta resistenza non può essere eliminato solo con il metodo dell'impulso a bassa tensione,L'XHGG502A è utilizzato insieme all'accoppiatore di impulsi DC 35kV dedicato e al metodo a impulsi multipli per ottenere un, analisibile eco di guasto, che lo rende ben adatto per i difetti resistenti e resistenti che i normali tester faticano a individuare.
Caratteristiche chiave
10Display touchscreen TFT a colori da 0,1 pollici.
Sistema integrato per una visualizzazione e un funzionamento sicuri, stabili e semplici.
Testa la velocità d'onda del cavo, la lunghezza del cavo e la distanza di guasto.
campionamento continuo completamente automatico con cattura in tempo reale della forma d'onda per risultati tempestivi e accurati.
Impostazione automatica del campo di prova e analisi automatica della forma d'onda per visualizzare la distanza di prova.
Modi di funzionamento touch e codificati per un controllo semplice, rapido e affidabile.
Metodo a impulsi a bassa tensione, metodo a flashover ad alta tensione e metodo a impulsi multipli (8 volte) con visualizzazione di forma d'onda fluida e facile da interpretare.
Metodo a impulsi multipli utilizzato insieme all'accoppiatore di impulsi per visualizzare 8 serie di forme d'onda ad alta e bassa tensione per un facile confronto, test automatici a distanza,analisi manuale e misurazione della distanza.
Potente elaborazione dei dati per una comoda gestione e archiviazione dei file in forma d'onda.
Massiccia memoria di forma d'onda: oltre 8.000 record di pulsazione a bassa tensione e flashover ad alta tensione e oltre 250 record a pulsazione multipla, con esportazione USB su software PC per la gestione e l'analisi.
retroilluminazione a LED ad altissima luminosità raggiungendo 280 nits a risoluzione 1024×600, adatta per ambienti a luce solare diretta.
Batteria al litio ad alta capacità integrata con ricarica veloce, che consente di effettuare test in assenza di corrente elettrica.
Chassis protettivo con classificazione minima IP54.
Parametri tecnici
| Parametro |
Specificità |
| Frequenza di campionamento |
1 MHz - 400 MHz |
| Amplitudine dell'impulso a bassa tensione |
300V ± 15% |
| Intervallo di misura della distanza |
≥ 120 km |
| Intervallo di prova |
100m / 300m / 500m / 1km / 3km / 5km / 10km / 25km / 50km / 100km |
| Larghezza dell'impulso |
0.1uS / 0.30uS / 0.60uS / 1.20uS / 2.4uS / 5.0uS / 7.5uS / 10uS |
| Risoluzione minima |
0.07m |
| Zona cieca di prova |
≤ 10 m |
| Errore di misura |
≤ ± (0,5% × L + 1m), dove L è la lunghezza del cavo |
| Fornitore di alimentazione |
AC110V ricaricabile - 240V, 50Hz/60Hz; batteria al litio integrata da 11,1V; tempo di ricarica di circa 2 ore, tempo di lavoro superiore a 5 ore |
| Accoppiamento a impulso resistenza alla tensione |
35 kV di corrente continua |
| Condizioni di esercizio |
Temperatura da -20°C a +65°C, umidità relativa 90%, pressione atmosferica 750±30mmHg |
Principio di funzionamento e metodi di prova
Lo strumento adotta il metodo delle onde di viaggio come principio di prova fondamentale e supporta tre metodi di prova collaudati sul campo.
Metodo a basso impulso di tensione - adatto per guasti a bassa resistenza, cortocircuito e circuito aperto che possono essere misurati direttamente,utilizzando la singola linea di uscita Q per collegare il tester al cavo sottoposto a prova.
Metodo di flashover ad alta tensione - utilizza il campionatore per ricevere il segnale riflesso sul terreno di campionamento per guasti di flashover ad alta resistenza che non possono essere testati direttamente.
Metodo a impulsi multipli - utilizzato con l'accoppiatore a impulsi per visualizzare 8 serie di forme d'onda ad alta e bassa tensione in un unico schermo per il confronto, il facile test a distanza e la lettura precisa della distanza di guasto.
Domande frequenti
Q1. Quanto tempo impiega la batteria per ricaricarsi e quanto tempo può funzionare lo strumento?
La batteria al litio integrata da 11,1 V viene caricata attraverso la presa di corrente.e una carica completa supporta più di 5 ore di lavoro.
D2. Lo strumento può essere alimentato da corrente alternata 220V per il flashover ad alta tensione o per il test del metodo a impulsi multipli?
No. Quando viene utilizzato solo il metodo dell'impulso a bassa tensione, lo strumento può essere alimentato da corrente alternata 220 V.È severamente vietato il collegamento a corrente alternata 220V per il metodo flashover ad alta tensione o per il metodo di campionamento a impulsi multipli., e il prelievo di campioni è altresì vietato mentre lo strumento è in carica.
Q3. Come devono essere collegati i cavi ad alta tensione dell'accoppiatore d'impulso?
Quando si collegano le linee di accoppiamento ad alta tensione A e B, i cavi possono essere collegati e staccati solo.
D. In una falla ad alta resistenza, la forma d'onda campionata non mostra oscillazioni evidenti e la distanza misurata è sempre uguale alla lunghezza completa del cavo.
Questo di solito significa che il punto di guasto non si è rotto, quindi non si verifica alcuna scarica di arco di guasto e la distanza di guasto non può essere misurata.Aumentare l'impulso di alta tensione del generatore ad alta tensione il più possibile, mentre il monitoraggio della forma d'onda registrata dallo strumento, fino a quando non appare un'eco di guasto relativamente standard.
Q5. Quale servizio post-vendita è fornito?
Lo strumento ha una garanzia di un anno dalla data di acquisto per problemi di qualità del prodotto, insieme a manutenzione e assistenza tecnica a vita.per favore contatta il rivenditore o la nostra azienda in modo che possiamo organizzare la soluzione più conveniente ed efficaceI danni causati da errore umano annulleranno la garanzia dello strumento.
