Tester di capacità del trasformatore XHTX1318AJis specialized in bad power users evading basic electricity fee and secretly adding capacity problems and is a new-type high precision instrument specially used for the measurement of the transformer capacity and characteristic parameters. Questo prodotto utilizza LCD a colori a schermo largo, display in inglese, menu semplice e rapido, interfaccia uomo-macchina è molto amichevole.C'è una batteria ricaricabile integrata all'interno dello strumento e può funzionare senza una fonte di alimentazione esternaUna batteria completamente carica può essere misurata continuamente per più di 100 serie di trasformatori.lo strumento può fornire una potenza di prova AC sinusoidale di 50 Hz di precisione trifase senza la potenza di prova trifase esterna, il regolatore di tensione, regolatore di corrente e altre apparecchiature ausiliarie per misurare la capacità e la perdita di carico del trasformatore, migliorando così notevolmente l'efficienza del vostro lavoro.

Si tratta di uno strumento di misura multifunzionale, che equivale a due contatori comuni: ad esempio, il tester della capacità del trasformatore attivo e il tester dei parametri del trasformatore.Può essere utilizzato per la capacità dei trasformatori di prova, tipo, corrente senza carico, perdita senza carico, perdita di carico, tensione di impedenza e così via.

Questo prodotto ha molti vantaggi come dimensioni ridotte, luce, alta precisione, buona stabilità, semplice funzionamento e così via.si può misurare la perdita del trasformatore e la capacità con il cablaggio semplice e di prova conveniente in uno solo questo tipo di strumento in modo che l'efficienza del lavoro può essere notevolmente migliorata.

Funzione

• Possiamo misurare una varietà di trasformatori di distribuzione, la capacità del trasformatore di potenza invece della potenza aggiuntiva.

• In combinazione con la fonte di alimentazione esterna, tensione, attrezzature di regolazione della corrente, ecc., può misurare vari parametri del trasformatore come corrente senza carico, perdita senza carico, tensione di impedenza,perdita di carico e così via.

• Prova caratteristica del trasformatore, la gamma di prova è ampia,flessibile configurata,solo attraverso la semplice connessione al trasformatore di corrente e al trasformatore di tensione,la portata della prova può essere estesa a trasformatore di potenza di alto livello.

• Cortocircuito i terminali del cavo, progettazione umanizzata, con serratura, facile da collegare alle unità di trasformazione.

• Tutti i risultati vengono eseguiti automaticamente correzione pertinente.poi lo strumento può calibrare automaticamente come correzione di deformità di forma d'onda, correzione della temperatura, correzione della tensione non nominale, correzione della corrente nominale,in modo che la precisione sia molto più elevata

• La tensione massima è fino a 750V e la corrente massima è fino a 100A gamma con circuito di protezione in esso,quando si fa il test caratteristico del trasformatore.Non preoccupatevi della precisione e dei danni dello strumento dovuti a un cambiamento di velocità.

• L'intervallo di tensione e corrente può essere molto flessibile e facile da espandere collegando il CT esterno o VT

• Ha uno schermo grande, un display LCD ad alta luminosità, menu e suggerimenti di funzionamento in inglese, un'interfaccia uomo-macchina amichevole e una grande tolleranza alla temperatura, uno schermo LCD regolabile in luminosità,che può adattarsi alle diverse temperature.

• Una stampante sensibile al calore è installata all'interno dello strumento, che può stampare facilmente sul posto.

Definizione e termini di prova dei trasformatori

Il test della capacità e delle caratteristiche del trasformatore è un test professionale.è necessario utilizzare termini uniformi per descrivere e definire queste caratteristiche e i processi sottoposti a prova

1.Toccare

Nel trasformatore con avvolgimento a rubinetto, ogni rubinetto in questo avvolgimento rappresenta un numero fisso di giri di avvolgimento in questo rubinetto,che significa anche un rapporto di numero di giri fissi di avvolgimento tra questo avvolgimento a rubinetto e altri avvolgimenti costanti

2.PrincipaleSfruttare

Il tap corrisponde ai parametri nominali di trasformazione.

Attenzione: i dati relativi alla perdita di carico/senza carico e alla corrente in assenza di carico sono i dati del trasformatore sotto il rubinetto principale (esclusi gli altri rubinetti designati)

3.Toccare in fase di caricocommutazione

È il dispositivo utilizzato per modificare la posizione dell'avvolgimento del trasformatore sotto il funzionamento con eccitazione o carico.

4.Niente eccitazione.Toccarecommutazione

È il dispositivo utilizzato per modificare la posizione dell'avvolgimento del trasformatore in condizioni di funzionamento senza carico o senza eccitazione.

5.Perdita di no-load (comunemente nota come: perdita di ferro, ferronucleoperdita)

Quando la tensione nominale (tensione a rubinetto) sotto la frequenza nominale è applicata al terminale di un avvolgimento e il circuito degli altri avvolgimenti è aperto, in questo caso la potenza attiva consumata è di perdita di carico zero.

6.Corrente a zero carico

Quando la tensione nominale (tensione a rubinetto) sotto frequenza nominale è applicata al terminale di un avvolgimento e al circuito aperto di altri avvolgimenti, è il valore della media radicale della corrente.

Nota 1: per i trasformatori a tre fasi, è la media della corrente dei terminali a tre fasi.

Nota 2: Generalmente utilizzare la percentuale della corrente nominale per la visualizzazione. Per il trasformatore multi-avvolgimento, si basa sulla avvolgimento con la capacità nominale massima.

7.Perdita di carico (perdita di cortocircuito/perdita di rame)

in una coppia di avvolgimenti, quando la corrente nominale scorre attraverso il terminale della linea e fa corto circuito dell'altro avvolgimento sotto la frequenza nominale e la temperatura di riferimento,in questo caso,la potenza attiva consumata si chiama perdita di caricoAllo stesso tempo, se c'e' un altro avvolgimento, per favore aprite il circuito.

Nota1: per il trasformatore a doppio avvolgimento, esiste una sola coppia di avvolgimenti e un solo valore di perdita di carico.

Per il trasformatore a più avvolgimenti, ci sono più coppie e valori di perdita di carico,la perdita di carico totale dovrebbe corrispondere alla perdita di carico della combinazione di avvolgimenti designata.

Nota2: quando le capacità nominali sono diverse per due avvolgimenti in una combinazione di avvolgimenti (o portafoglio di avvolgimenti),la perdita di carico deve essere basata sul valore di corrente nominale degli avvolgimenti con la capacità nominale minima, e dovrebbe designare la capacità di riferimento.

• Perdite totali

La somma delle perdite in assenza di carico e delle perdite di carico

• Impedenza di corto circuito

Generalmente, l'impedenza di corto circuito è il valore di impedenza di una coppia di avvolgimenti sotto la frequenza nominale e la temperatura di riferimento,l'impedenza di serie equivalente in un avvolgimento di una coppia di avvolgimenti tra i terminali di questo avvolgimento è

Z=R+jX(Ω). Per calcolare il valore, il terminale dell'altro avvolgimento deve essere cortocircuitato.

Nota1: per il trasformatore con avvolgimenti a rubinetto, l'impedenza di cortocircuito deve essere il rubinetto designato, se non vi è alcuna istruzione speciale, si intende il rubinetto principale.significa il valore di impedenza di una singola fase se il circuito è in connessione stellare equivalente.

Nota 2: può essere rappresentata utilizzando un valore relativo non direzionale che significa che il valore di frazione Z del valore di impedenza di riferimento Zref nella stessa avvolgimento di un paio di avvolgimenti è il seguente:

la formula è adatta per il trasformatore trifase e monofase.
U ∆ Voltaggio di Z e Zref in avvolgimenti (voltaggio nominale o di presa)
Sr ∆ Valore di base della capacità nominale.

The relative value is equal to the ratio between the applied voltage and rated voltage (tapped voltage) when operator wants to get the corresponding rated current (tapped current) in short circuit testQuesta tensione è anche chiamata tensione di cortocircuito di questa coppia di avvolgimenti.

Parametri tecnici
L'intervallo di uscita della batteria integrata
Tensione: 0 ∼ 10 V
Corrente: 0 ′ 10A
L'intervallo di input della prova caratteristicafonte di alimentazione

tensione: 0 ∼ 750 V

Corrente: 0 ‰ 100 A

Accuratezza della prova

tensione, corrente: ± 0,2%
Potenza: ±0,5% ((CosΦ>0,1), ±1,0% ((0).02

Temperatura di funzionamento: -20°C+60°C

Requisito del caricatore
Fornitura elettrica AC160V265V
Uscita dell'adattatore 12,6V 1000mA

Isolamento
(1) Resistenza di isolamento tra capacità, tensione, corrente e contenitore ≥ 100 MΩ
(2) portano la frequenza di potenza di 2 kV (valore effettivo) tra il
potenza di ingresso e camera della macchina, il tempo di prova è di 1 minuto.

Volume: 32 cm × 25 cm × 12 cm
Peso: 2,5 kg

Diagramma del pannello di funzionamento

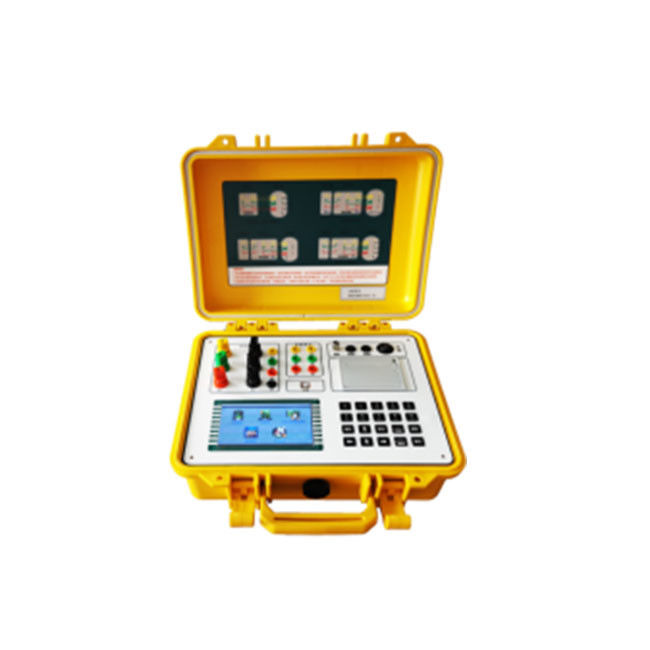

Il pannello di funzionamento è come la figura 1 : compresa la stampante, LCD, tastiera, il foro del cablaggio di prova di capacità, post di legame di prova caratteristica e interfaccia di comunicazione.

Menù principale
Dopo aver aperto l'interruttore di alimentazione, inserire automaticamente nell'interfaccia del menu principale (vedi Figura 2) Il menu principale include: "Transf. power ", "No - load loss", "Load loss", "Data Browser","Impostazioni del sistema" cinque voci. È possibile utilizzare il tasto "↑", "↓", per selezionare la funzione necessaria e fare clic su "OK" per inserire.

Allo stesso tempo, lo strumento, in base al chip dell'orologio interno del sistema, può visualizzare con precisione l'ora presente.
