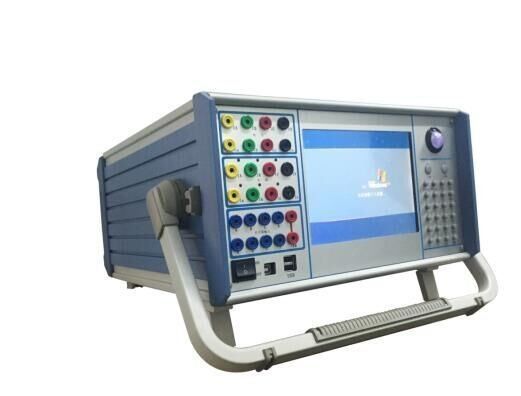

XHJB666 Tester per relè di protezione digitale per trasformatore a 6 fasi 428mm*350mm*230mm Caratteristiche
Introduzione al prodotto
Il calibratore per la protezione dei relè a microcomputer XHJB666 è un nuovo tipo di tester per la protezione dei relè a microcomputer miniaturizzato, realizzato interamente con la moderna tecnologia microelettronica avanzata.
Caratteristica principale
1.Uscita fino a 6 fasi di tensione e 6 fasi di corrente, che possono essere combinate per realizzare il tipo convenzionale a 4 fasi di tensione e 3 fasi di corrente, il tipo a 6 fasi di tensione, il tipo a 6 fasi di corrente e la modalità di uscita a 12 fasi.
2. Computer di controllo industriale embedded ad alte prestazioni e schermo LCD TFT a colori ad alta risoluzione da 8,4 pollici
3. L'uscita utilizza un amplificatore di potenza lineare modulare ad alta fedeltà e alta affidabilità invece di un amplificatore di potenza di tipo switching per prestazioni superiori.
4. La parte di uscita è controllata da DSP, la velocità di funzionamento è elevata, la capacità di elaborazione del segnale digitale in tempo reale è forte, la larghezza di banda di frequenza di trasmissione è controllata e la conversione D/A ad alta risoluzione è controllata.5. Può completare una varietà di lavori di verifica complessi su larga scala con un alto grado di automazione. Può facilmente testare e scansionare varie impostazioni di protezione, eseguire la riproduzione dei guasti, memorizzare i dati di test in tempo reale, visualizzare grafici vettoriali e stampare rapporti online.6. Dispone di un'uscita di alimentazione CC dedicata regolabile indipendente da 110 V e 220 V per l'ispezione in loco.
7. Il tester di nuova generazione TP-60A è dotato di 10 vie di apertura e 8 vie di apertura per un facile test di auto-iniezione. Il contatto di ingresso è un contatto vuoto ed è compatibile con contatti potenziali da 0~250 V, che possono essere riconosciuti in modo intelligente e automatico.
8. Fornire vari moduli software di test automatici e test di attivazione sincrona GPS (opzionale).
9. Può eseguire una varietà di attività di calibrazione complesse e può facilmente testare e scansionare varie impostazioni di protezione per la riproduzione dei guasti. Può memorizzare i dati di test in tempo reale, visualizzare grafici vettoriali, stampare rapporti, ecc.
10. Il design della struttura di dissipazione del calore è ragionevole, le misure di protezione hardware sono affidabili e perfette e sono fornite la funzione di avvio graduale dell'alimentazione, l'autodiagnosi software del guasto e la funzione di blocco dell'uscita.
| Uscita corrente CA |
| Uscita corrente di fase (valore efficace) |
0~40A, |
| Precisione di uscita |
0,2 gradi |
| Uscita corrente parallela a 3 fasi (valore efficace) |
0~120A |
| Corrente di fase a lungo termine |
10A |
| Potenza massima in uscita della corrente di fase |
450VA |
| Potenza massima in uscita di 3 correnti parallele |
900VA |
| Tempo di lavoro massimo consentito di 3 correnti parallele |
10S |
| Gamma di frequenza (fondamentale) |
20~1000Hz |
| Tempo armonico |
2~20 |
| Uscita corrente continua |
| Uscita corrente |
0~±10A / fase, 0~±30A / 3 parallele |
| Precisione di uscita |
0,5 gradi |
| Uscita tensione CA |
|
| Uscita tensione di fase (valore efficace) |
0~120V |
| Precisione di uscita |
0,2 gradi |
| Uscita tensione di linea (valore efficace) |
0~240V |
| Potenza di uscita fase/linea |
80VA / 100VA |
| Gamma di frequenza (fondamentale) |
20~1000Hz |
| Tempo armonico |
1~20 |
| Uscita tensione CC |
| Gamma di uscita tensione di fase |
0~±160V |
| Precisione di uscita |
0,5 gradi |
| Gamma di uscita tensione di linea |
0~±320V |
| Potenza di uscita fase/linea |
70VA / 140VA |
| 10 ingressi digitali e 8 uscite digitali |
| Intervallo di misurazione del tempo |
0,1 ms ~ 9999s |
| Precisione della misurazione |
<0,1 ms |
| Volume e peso |
400×360×160mm³ ,15kg |
