Il tester di resistenza di anello XHHL3200 è uno strumento di prova digitale ad alta precisione sviluppato in conformità. Utilizzando la tecnologia di alimentazione switching a corrente costante ad alta frequenza e alta potenza, misura la resistenza di contatto fino al livello di micro-ohm. È ampiamente utilizzato per misurare la resistenza di contatto e la resistenza di anello di interruttori e apparecchiature elettriche, nonché la resistenza di contatto di cavi, fili e saldature. La corrente di uscita e la resistenza misurata vengono visualizzate insieme su un display LCD a colori touch screen da 7 pollici ad alta luminosità, e i risultati possono essere esportati o memorizzati su una chiavetta USB, con memorizzazione in caso di spegnimento per il recupero dei dati in qualsiasi momento.
Ambito di applicazionePoiché l'accuratezza della misurazione dipende dal metodo di cablaggio e dalle condizioni del campione, lo strumento utilizza una connessione a quattro terminali (Kelvin) che rimuove l'influenza della resistenza dei cavi di prova ed è progettato per il contatto affidabile e le superfici di contatto pulite tipiche dei test di apparecchiature di commutazione sul campo.
Caratteristiche principali
Può essere controllato tramite un'app dedicata per smartphone o tablet Android (scaricabile seguendo l'account ufficiale WeChat), con i dati di test memorizzati e caricati per una comoda revisione.
Molteplici funzioni di protezione contro sovratensioni di retroazione, circuito aperto e spegnimento durante il test, e surriscaldamento della sorgente di alimentazione, con allarme acustico sincrono.
La gestione intelligente dell'alimentazione mantiene lo strumento al minimo consumo energetico, risparmiando energia e riducendo il calore.
Alta tensione di uscita e ampio intervallo di misurazione.
La corrente di prova proviene da una sorgente a corrente costante ad alta precisione e alta corrente, che non richiede regolazioni manuali, per test rapidi e accurati.
Il metodo di cablaggio a quattro terminali elimina efficacemente l'influenza della resistenza della linea di prova sui risultati.

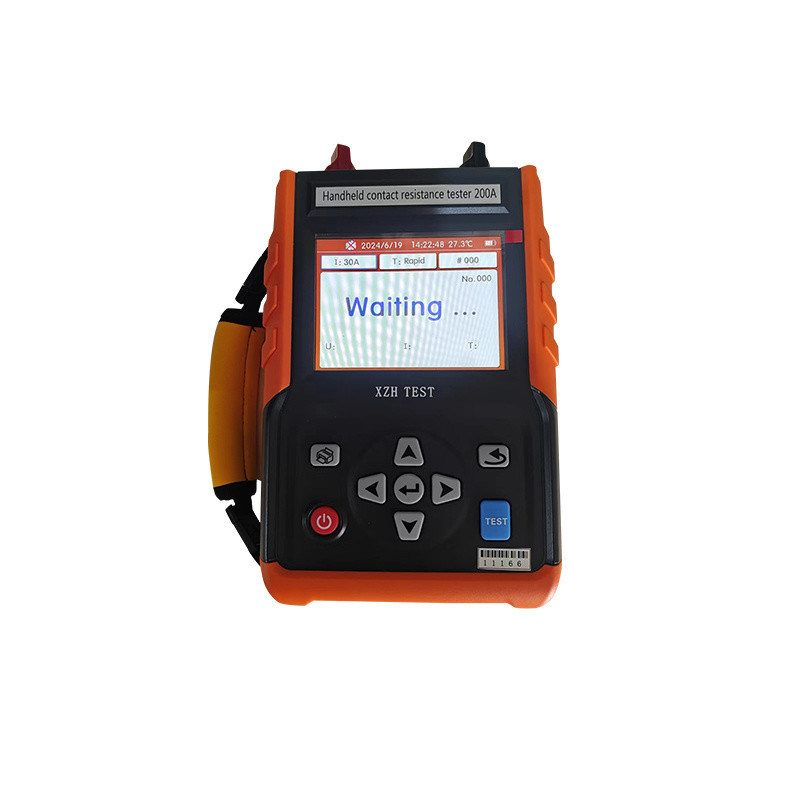

Display LCD a colori touch screen da 7 pollici ad alta luminosità, chiaramente leggibile sotto forte luce, funzionamento completamente touch con commutazione libera cinese/inglese.
Orologio calendario perpetuo integrato e memoria in caso di spegnimento, che registra fino a 1.000 set di dati di test per la revisione in qualsiasi momento.
Interfacce Bluetooth, RS232 e USB per la comunicazione con il computer e la memorizzazione dei dati su chiavetta USB.
Stampante micro integrata sul pannello per la stampa dei risultati di misurazione.
Parametri tecnici
| Parametro |
Specifiche |
| Corrente di prova |
50A, 100A, 150A, 200A |
| Intervallo di misurazione |
0 - 100mΩ (50A); 0 - 50mΩ (100A); 0 - 25mΩ (150A); 0 - 20mΩ (200A) |
| Risoluzione |
Minimo 0.1µΩ |
| Precisione |
± (0.5% + 2 cifre) |
| Potenza |
1000W |
| Modalità di lavoro |
Misurazione continua |
| Alimentazione |
AC220V ± 10%, 50Hz |
| Temperatura di esercizio |
0℃ - 40℃ |
Cablaggio e funzionamento
Collegare i cavi di prova dedicati abbinando i colori, rosso con rosso e nero con nero. Avvitare saldamente i cavi di corrente spessi sui terminali I+ e I- corrispondenti, inserire i cavi di tensione sottili nelle prese V+ e V-, e agganciare le due pinze di prova alle due estremità del campione in prova. Assicurarsi che tutte le superfici di contatto delle pinze di prova abbiano un contatto affidabile con il campione; se si riscontra ossidazione sulla superficie di contatto, rimuovere prima lo strato di ossido. Dopo il cablaggio, accendere l'alimentazione e selezionare il tempo di prova; lo strumento completa automaticamente la carica, la stabilizzazione della corrente e la misurazione della resistenza.
La corrente di prova è selezionabile tra 50A, 100A, 150A e 200A, e il tempo di prova tra 10S, 30S, 45S, 60S, 300S, 600S e 999S. Al termine, il risultato può essere memorizzato localmente, salvato su una chiavetta USB o stampato. Il menu delle impostazioni dei parametri consente la regolazione della luminosità, la connessione Bluetooth (tramite codice QR per il controllo completo del telefono) e la commutazione della lingua cinese/inglese.
Note di sicurezza
L'operatore deve avere una conoscenza generale sull'uso di apparecchiature o strumenti elettrici.
Dopo il test, premere il tasto di reset e spegnere l'alimentazione. Non smontare o collegare mai i cavi di prova mentre lo strumento è sotto tensione.
Se lo strumento si comporta in modo anomalo, premere prima il tasto di reset per resettarlo.
La manutenzione deve essere eseguita solo da professionisti; non tentare di gestire guasti interni da soli.
Questo strumento serve solo per misurare la resistenza di anello; non è consentita la misurazione di circuiti induttivi.
Domande frequenti
Q1. Quali correnti di prova e intervalli di misurazione supporta l'XHHL3200?
Lo strumento offre quattro correnti di prova: 50A, 100A, 150A e 200A. Gli intervalli corrispondenti sono 0-100mΩ (50A), 0-50mΩ (100A), 0-25mΩ (150A) e 0-20mΩ (200A), con una risoluzione minima di 0.1µΩ e una precisione di ± (0.5% + 2 cifre).
Q2. Come viene collegato lo strumento al campione?
Utilizza un metodo di cablaggio a quattro terminali (Kelvin). Collegare i cavi abbinando i colori, rosso con rosso e nero con nero, serrare i cavi di corrente spessi sui terminali I+ e I-, inserire i cavi di tensione sottili nelle prese V+ e V-, e agganciare le due pinze di prova alle due estremità del campione. Assicurarsi che le superfici di contatto delle pinze siano pulite e che entrino in contatto in modo affidabile con il campione.
Q3. Può misurare circuiti induttivi?
No. Lo strumento è progettato solo per misurare la resistenza di anello, e non è consentita la misurazione di circuiti induttivi.
Q4. Come vengono memorizzati ed esportati i risultati di misurazione?
Lo strumento dispone di un orologio calendario perpetuo integrato e di una memoria in caso di spegnimento che registra fino a 1.000 set di dati di test per la revisione in qualsiasi momento. I dati possono anche essere memorizzati su una chiavetta USB, e lo strumento fornisce interfacce Bluetooth, RS232 e USB per la comunicazione con il computer, oltre a una stampante micro integrata sul pannello per la stampa dei risultati.
Q5. Quale servizio post-vendita viene fornito?
Dalla data di acquisto, lo strumento è coperto per un anno da problemi di qualità del prodotto con riparazione o sostituzione gratuita, e vengono forniti manutenzione e servizio tecnico a vita. In caso di anomalie o guasti, si prega di contattare tempestivamente l'azienda in modo da poter organizzare la soluzione più conveniente.
