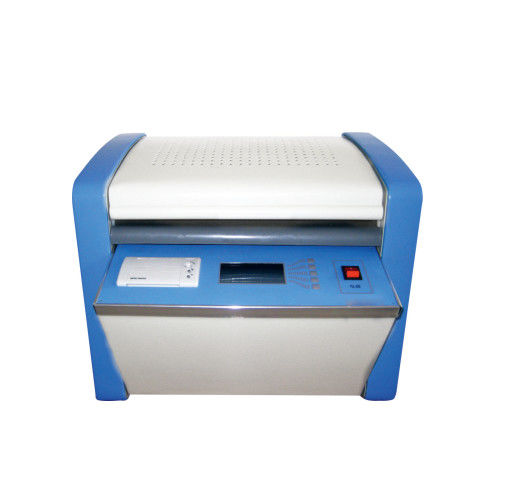

Tester di perdita dielettrica di olio isolante del trasformatore

XHYS101 tester di perdita dielettrica di olio isolante è progettato e fabbricato secondo GB/T5654-2007 "Misurazione della permissività relativa,fattore di perdita dielettrica e resistenza a corrente continua dei materiali isolanti liquidi".

È utilizzato per misurare il fattore di perdita dielettrica e la resistività CC dei media isolanti liquidi come l'olio isolante.controller di temperatura, sensore di temperatura, ponte di prova di perdita dielettrica, alimentazione di prova CA, condensatore standard, contatore di alta resistenza e fonte di alta tensione CC sono integrati all'interno.Lo strumento adotta una tecnologia interamente digitale, dotato di misurazione automatica completamente intelligente, e dotato di un display a cristalli liquidi a grande schermo (240×128).e gli operatori possono utilizzarlo con competenza senza formazione professionale.

(1) La coppa d'olio adotta una struttura a tre elettrodi in conformità con la norma nazionale GB/T5654-2007, e la distanza tra gli elettrodi è di 2 mm,che può eliminare l'influenza della capacità di fuga e delle perdite sui risultati delle prove di perdita dielettrica.

(2) Lo strumento adotta l'algoritmo di riscaldamento ad induzione a frequenza intermedia e di controllo della temperatura PID.Questo metodo di riscaldamento ha il vantaggio di non avere contatto tra la coppa dell'olio e il corpo di riscaldamento, riscaldamento uniforme, velocità elevata e controllo conveniente, in modo che la temperatura sia rigorosamente controllata entro il range di errore di temperatura prestabilito.

(3) Il condensatore standard interno è un condensatore a tre elettrodi SF6 riempito di gas.in modo che la precisione dello strumento possa essere garantita anche dopo un uso prolungato.

(4) L'alimentatore di prova AC adotta il metodo di conversione AC-DC-AC, che evita efficacemente l'influenza delle fluttuazioni di tensione e frequenza della rete sulla precisione della prova di perdita dielettrica.Anche se il generatore genera elettricità, lo strumento può funzionare correttamente.

(5) Perfetta funzione di protezione: in caso di sovravolta, sovra corrente o cortocircuito ad alta tensione, lo strumento può interrompere rapidamente l'alta tensione e emettere un messaggio di avvertimento.Quando il sensore di temperatura non funziona o non è collegato, viene emesso un messaggio di avvertimento.
Nel forno di riscaldamento ad induzione a frequenza intermedia è presente un relè di limite di temperatura. Quando la temperatura supera i 120 gradi, il relè viene rilasciato e il riscaldamento si ferma.

(6) È conveniente impostare i parametri di prova.
500 ~ 2200V, la gamma di impostazione della tensione continua è 0 ~ 500V.

(7) Adottare un display LCD a grande schermo con retroilluminazione e visualizzazione chiara.E memorizzare e stampare automaticamente i risultati dei test.

(8) Con un orologio in tempo reale, la data e l'ora della prova possono essere salvate, visualizzate e stampate con i risultati.

(9) Funzione di taratura del bicchiere di elettrodo vuoto Misura la capacità e il fattore di perdita dielettrica del bicchiere di elettrodo vuoto per giudicare le condizioni di pulizia e montaggio del bicchiere di elettrodo vuoto.I dati di taratura sono salvati automaticamente per facilitare calcoli precisi della permissività relativa e della resistività della corrente continua.

• tensione di alimentazione: 220 V AC ± 10%
  Frequenza di potenza: 50 Hz/60 Hz ± 1%
  Intervallo di misurazione: capacità 5pF ~ 200pF
  Permittività relativa 1.000 ~ 30.000
  Fattore di perdita dielettrica 0,00001~100
  Resistenza a corrente continua 2,5 MΩm~20 TΩm
  Accuratezza di misura: capacità ± (1% di lettura + 0,5 pF)
  Permittività relativa ± (1% della lettura)
  Fattore di perdita dielettrica ± ((1% di lettura+0.0001)
  Resistenza a corrente continua ± 10% della lettura
  Risoluzione: Capacità 0.01 pF
  Permittività relativa 0.001
  Fattore di perdita dielettrica 0.00001
  Intervallo di misurazione della temperatura: 0~125oC
  Errore di misurazione della temperatura: ±0,5oC
  Tensione di prova AC: 500~2200V regolabile continuamente, frequenza 50Hz
  tensione di prova in CC: 0~500V regolabile continuamente
  Consumo di energia: 100 W
  Dimensioni di apparenza: 500×360×420
  Peso totale: 22 kg
