Descrizione del prodotto2450J Workhorse
Il XHHV535-4T è un generatore di sovratensioni DC ad alta tensione montato su carrello ad alta energia che eroga 2450J di energia di scarica—la più alta della serie XHHV535—fino a 35kV per il collaudo di guasti nei cavi di alimentazione sotterranei e l'analisi della tensione di tenuta DC. Costruito attorno a un singolo condensatore di accumulo di energia da 4μF/35kV, fornisce la massima energia di flashover per guasti di cavi difficili ad alta resistenza in un design semplificato ed economico a condensatore singolo.

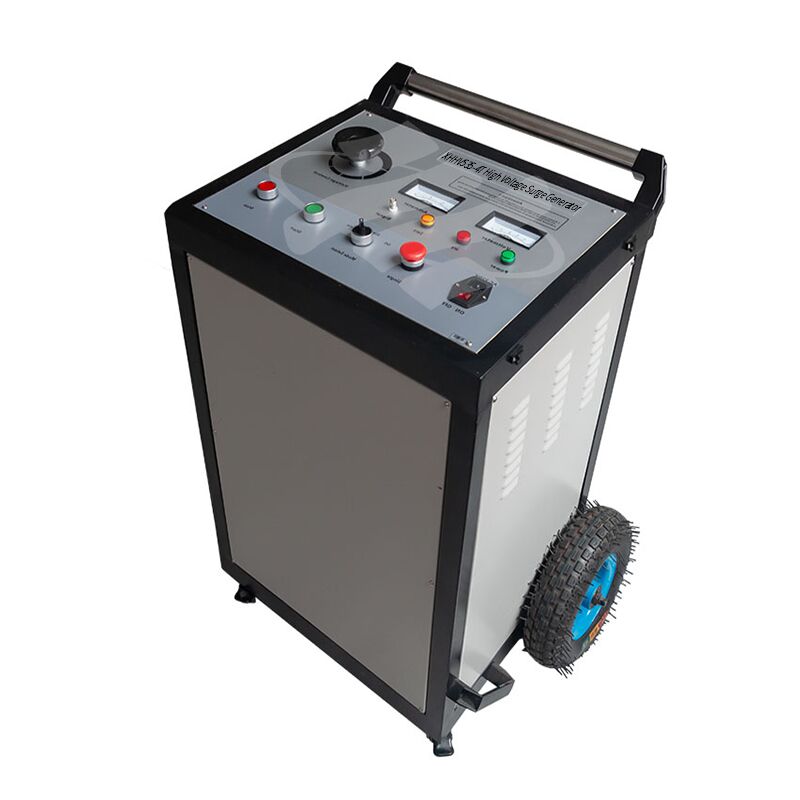

Integrando una sorgente DC ad alta tensione, un condensatore di accumulo di energia, uno scaricatore a sfera, un dispositivo di scarica automatico e un modulo integrato per forme d'onda di campionamento dei guasti in un telaio mobile su carrello (119 kg), l'XHHV535-4T dispone di funzionamento tri-modale: test di tensione di tenuta DC, scarica a impulso singolo e scarica a ciclo periodico con Temporizzazione automatica degli impulsi di 7 secondi. Una presa di comunicazione a linea dual-Q consente l'acquisizione sincronizzata delle forme d'onda con i localizzatori di guasti dei cavi durante i test di flashover ad alta tensione. Il design umanizzato del carrello ne consente un facile spostamento negli ambienti di officina e laboratorio.
Perché scegliere XHHV535-4T?
Massima energia, minima complessità—L'XHHV535-4T eroga la massima energia di scarica a impulso singolo (2450J) della famiglia XHHV535 attraverso una collaudata architettura a condensatore singolo. Per le organizzazioni che danno priorità all'energia di picco di flashover rispetto alla flessibilità di commutazione multi-tensione, il 4T offre un valore eccezionale con meno componenti, minore complessità di manutenzione e un prezzo più accessibile rispetto all'XHHV535-4TS a 3 velocità. Ideale per applicazioni di guasti di cavi ad alta resistenza dove la massima potenza di scarica è fondamentale per superare le barriere di guasto.
2450JEnergia massima di sovratensione
35kVTensione di uscita
4μFCondensatore
2kVAPotenza di sovratensione
7sCiclo di impulso automatico
Caratteristiche principali
2450J di energia di scarica massima—la più alta della serie XHHV535 per guasti difficili ad alta resistenza
Funzionamento tri-modale: tensione di tenuta DC, impulso singolo e scarica a ciclo periodico
Temporizzazione automatica degli impulsi di 7 secondi con possibilità di override manuale
Modulo integrato per forme d'onda di campionamento dei guasti per acquisizione di forme d'onda di test di guasti di cavi ad alta precisione
Presa di comunicazione (porta segnale): interfaccia a linea dual-Q con localizzatori di guasti dei cavi per campionamento sincronizzato di flashover
Protezione zero-start: alta tensione bloccata a meno che la manopola della tensione non sia in posizione zero
Scarica automatica: la tensione residua del condensatore viene scaricata automaticamente all'arresto o allo spegnimento
Doppi misuratori a puntatore a 2,5 livelli per monitoraggio in tempo reale di tensione e corrente
Robusta architettura a condensatore singolo: manutenzione semplificata, minor costo totale di proprietà

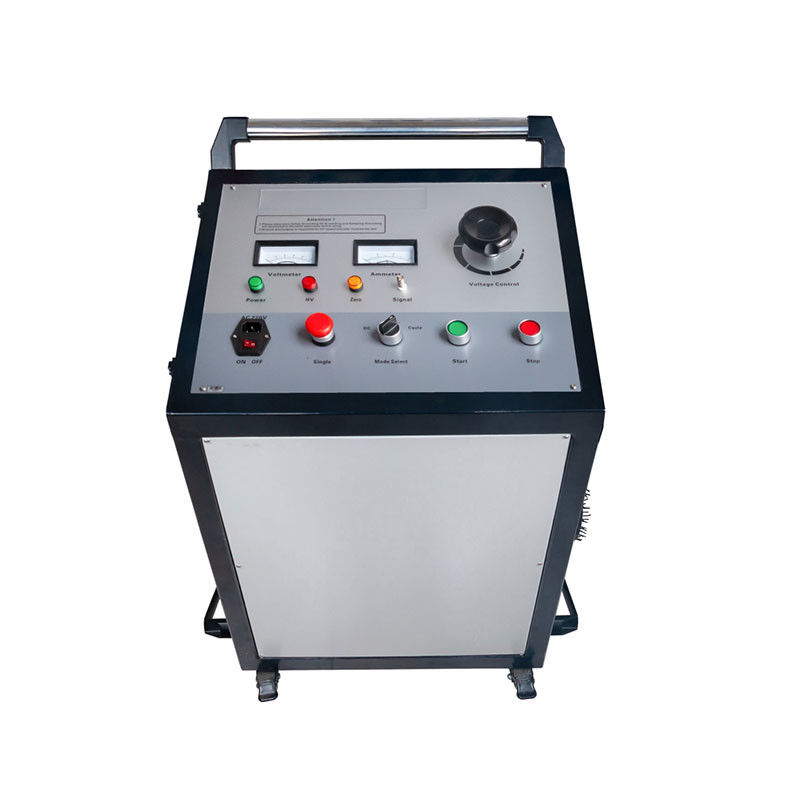

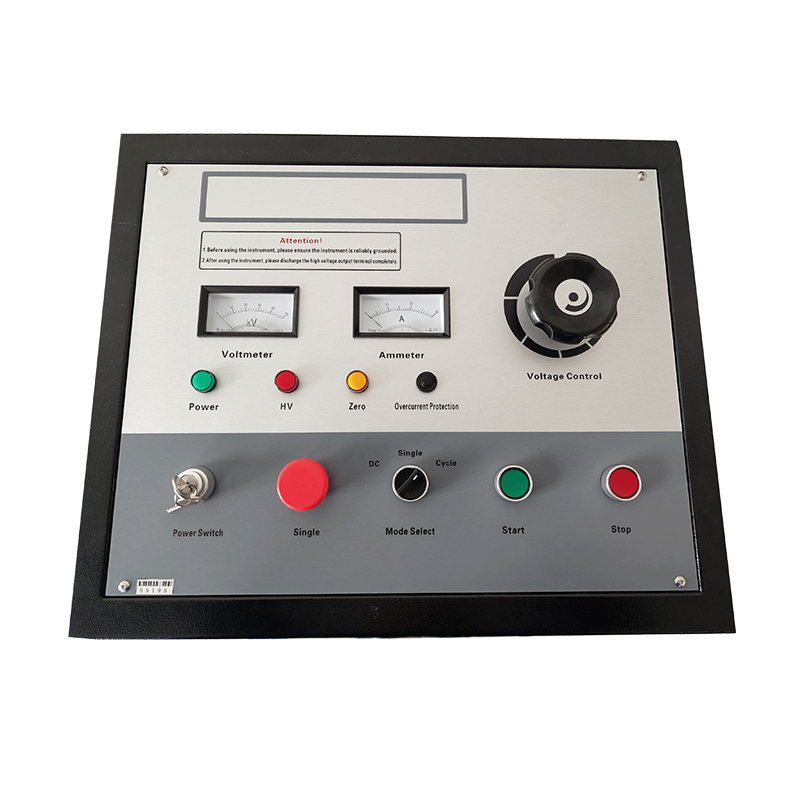

Layout del pannello frontale
| Controllo |
Funzione |
| Amperometro |
Indica la corrente sul lato a bassa tensione in tempo reale |
| Voltmetro |
Mostra il livello di uscita ad alta tensione |
| Indicatore Zero |
Manopola della tensione in posizione zero; deve essere accesa prima che Start sia efficace |
| Indicatore HV |
Illuminato = alta tensione attiva; Spento = nessuna uscita ad alta tensione |
| Indicatore di alimentazione |
Illuminato quando l'alimentazione AC220V è normale dopo l'accensione |
| Interruttore di alimentazione |
Ingresso AC220V 50Hz; fusibile da 8A; controllo dell'alimentazione principale del sistema |
| Selettore di modalità |
Tensione di tenuta (DC), Impulso singolo, Scarica a ciclo |
| Pulsante Start |
Avvia l'alta tensione in stato zero; luce HV accesa; non zero = non valido |
| Pulsante Stop |
Interrompe l'uscita ad alta tensione; scarica automaticamente la tensione residua sul dispositivo e sul cavo |
| Manopola di controllo della tensione |
Stato zero = luce zero accesa; dopo l'avvio HV, ruotare per aumentare la tensione |
| Presa segnale |
Linea dual-Q al localizzatore di guasti del cavo per campionamento forme d'onda di flashover |
Parametri tecnici
| Tensione di uscita |
0–35kV (regolazione continua) |
| Condensatore integrato |
4μF/35kV |
| Energia di scarica |
2450J |
| Potenza di sovratensione |
2kVA |
| Tempo di impulso automatico |
~7s automatico (override manuale disponibile) |
| Precisione della tensione |
2,5 livelli |
| Divisore di alta tensione |
Integrato; misurazione in tempo reale sul lato ad alta tensione |
| Modalità operative |
Tenuta DC / Impulso singolo / Scarica a ciclo |
| Protezioni di sicurezza |
Interblocco zero-start, scarica automatica, sovracorrente, sovratensione |
| Campionamento forme d'onda |
Modulo di campionamento guasti integrato + presa di comunicazione |
| Alimentazione |
AC220V±10%, 50Hz±2Hz (altre frequenze personalizzabili) |
| Temperatura ambiente |
-20 – +50°C |
Applicazioni target
L'XHHV535-4T serve officine di collaudo cavi, depositi di manutenzione di utility elettriche, team di collaudo elettrico industriale, e fornitori di servizi di collaudo attenti al budget che necessitano della massima energia di scarica a impulso singolo per la risoluzione di guasti ad alta resistenza. L'architettura a condensatore singolo offre minori costi di manutenzione e prestazioni superiori rispetto alle alternative multi-velocità, rendendola la scelta pratica per le organizzazioni che effettuano test prevalentemente a 35kV e inferiori senza la necessità di commutazione del condensatore a diversi livelli di tensione. Per applicazioni che richiedono la selezione di condensatori a più tensioni, vedere l'XHHV535-4TS (3 velocità). Per esigenze portatili sul campo, vedere l'XHHV535-2L (25 kg) o l'XHHV535-4Z (35 kg).
▎Domande frequenti
D: Come funziona un generatore di sovratensioni ad alta tensione nel rilevamento dei guasti dei cavi?
Il generatore di sovratensioni scarica un impulso ad alta energia nel cavo difettoso, creando un arco ad alta tensione controllato nel punto di guasto. Questo arco produce sia un segnale acustico (forte suono di tonfo rilevabile dai microfoni a terra) sia un impulso elettromagnetico (rilevabile da un ricevitore induttivo). Combinando i tempi di arrivo del segnale acustico ed elettromagnetico, gli operatori possono individuare la posizione esatta del guasto con precisione—una tecnica nota come sincronizzazione acustico-magnetica.
D: Quale intervallo di tensione dovrei selezionare per diversi tipi di cavi?
La selezione della tensione segue la tensione operativa nominale del cavo come linea guida generale. Per cavi a bassa tensione (fino a 1kV), utilizzare l'intervallo 8kV o 12kV. Per cavi di distribuzione a media tensione (6-15kV), l'intervallo 16kV è appropriato. Per cavi di trasmissione ad alta tensione (35kV e superiori), utilizzare l'intervallo 32kV. Consultare sempre le specifiche di tensione massima di prova del produttore del cavo e assicurarsi che tutte le distanze di sicurezza siano mantenute durante il funzionamento ad alta tensione.
D: Quali precauzioni di sicurezza devono essere osservate durante il funzionamento del generatore di sovratensioni?
I test con generatori di sovratensioni ad alta tensione richiedono rigorosi protocolli di sicurezza. Verificare sempre che il cavo sia completamente diseccitato e isolato da tutte le fonti di alimentazione prima del collegamento. Stabilire un perimetro di sicurezza minimo di 5 metri attorno alla zona di test con segnali di avvertimento. Tutto il personale deve indossare DPI appropriati, inclusi indumenti resistenti all'arco, guanti isolanti HV e copriscarpe dielettrici. Le caratteristiche di sicurezza integrate—scarica automatica allo spegnimento, arresto di emergenza e interblocco a tensione zero—forniscono ulteriori livelli di protezione, ma non dovrebbero mai sostituire le corrette procedure di sicurezza.
D: Qual è il vantaggio di avere più livelli di energia (Joule) su questa unità?
Diversi livelli di energia servono a diversi scopi diagnostici. Impostazioni di bassa energia (ad es. 864J–1024J) sono ideali per la conferma iniziale del guasto e per localizzare guasti ad alta resistenza dove un'energia eccessiva potrebbe peggiorare il danno al cavo. Energia media (1225J–2048J) fornisce un'intensità del segnale acustico ottimale per la maggior parte dei pinpointing di guasti di routine. Alta energia (2450J+) è riservata per cavi molto lunghi, scenari di interramento profondo o guasti ad alta impedenza che richiedono una generazione di archi più forte per produrre una firma acustica rilevabile. La selezione a tre livelli consente agli operatori di adattare l'uscita di energia alle condizioni sul campo.
D: Quale garanzia e supporto sono inclusi con questo generatore di sovratensioni?
Garanzia standard di 12 mesi contro difetti di fabbricazione con supporto tecnico a vita. Certificato CE e ISO 9001:2015. Ogni unità include il generatore di sovratensioni, il cavo di uscita HV, il cavo di terra, l'asta di scarica, il manuale utente e un carrello resistente con ruote bloccabili per un trasporto sicuro. Installazione in loco, messa in servizio e formazione degli operatori sulla sicurezza sono disponibili su richiesta. I pezzi di ricambio, inclusi scaricatori, condensatori e diodi HV, sono disponibili a magazzino per una rapida sostituzione.
