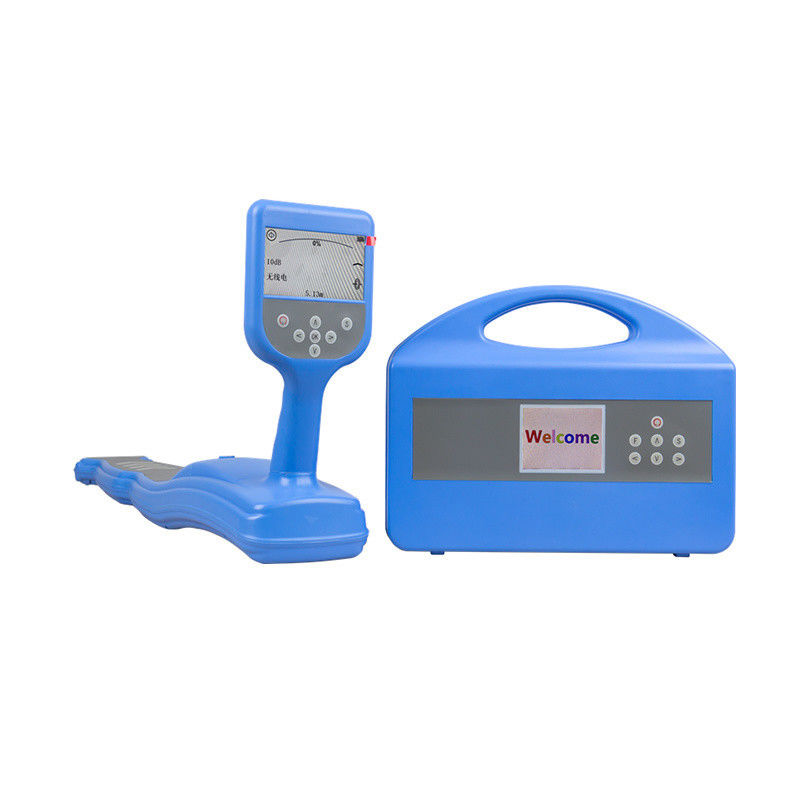

XHGX507C1 Localizzatore di tubi per caviè un sistema professionale di rilevamento delle utenze sotterranee sviluppato per gli operatori di infrastrutture comunali, reti elettriche, telecomunicazioni e reti di condutture. Il kit completo combina un trasmettitore ad alta potenza da 15 W (uscita diretta massima 300 V, 9 livelli regolabili), un ricevitore di precisione con misurazione di profondità e corrente in tempo reale, un morsetto di accoppiamento da Φ125 mm e un morsetto di identificazione flessibile da Φ200 mm, che supporta il tracciamento del percorso di cavi/tubi, visualizzazione della direzione, misurazione della profondità di sepoltura (0-20 m), identificazione intelligente di un massimo di 20 cavi e localizzazione opzionale dei guasti di messa a terra A-frame in un unico strumento integrato.
A differenza dei localizzatori convenzionali che richiedono viaggi ripetuti tra il trasmettitore e il ricevitore, l'XHGX507C1 consente ai tecnici di precalibrare fino a 20 cavi all'estremità del trasmettitore (numerati L1–L20), quindi identificarli uno per uno all'estremità remota. Il ricevitore contrassegna l'abbinamento riuscito con un'icona di spunta verde e un segnale acustico e sui cavi non target con una croce rossa, riducendo drasticamente i tempi di lavoro sul campo e migliorando la sicurezza nei cantieri con più cavi.
Caratteristiche principali
Trasmettitore ad alta potenza da 15 W, 9 livelli regolabili:Tensione di uscita diretta massima di 300 V con adattamento dell'impedenza in tempo reale completamente automatico, protezione da sovraccarico e cortocircuito, garantendo un'iniezione stabile del segnale in diverse condizioni del terreno e della messa a terra.
Tre metodi di iniezione del segnale:Connessione diretta (segnale più forte, raggio di rilevamento fino a 20 km), morsetto di accoppiamento (senza contatto, adatto per cavi sotto tensione) e induzione (nessun cablaggio richiesto, per profondità interrata inferiore a 2 m). La modalità di uscita viene identificata automaticamente dall'accessorio collegato.
11 frequenze di rilevamento attivo + passivo:11 frequenze attive da 640Hz a 197kHz (640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz) più 50Hz/60Hz/250Hz rilevamento passivo a frequenza industriale e a radiofrequenza: 14 frequenze selezionabili sul ricevitore in totale.
Misurazione della profondità e della corrente in tempo reale (0–20 m):Precisione della posizione piana dell'asse centrale entro ±5% (profondità di sepoltura 0–3 m) e −10% (profondità di sepoltura 3–20 m); disponibili metodi manuali con valle a 45° e picco ampio all'80% per una verifica della profondità con maggiore affidabilità.
Tracciamento a lungo raggio:La connessione diretta generalmente raggiunge 0–20 km di lunghezza del cavo; Il metodo di accoppiamento raggiunge generalmente 0-10 km, a seconda della resistenza di terra, della resistenza del cavo e della profondità di sepoltura.
Sistema di identificazione a 20 cavi:Precalibrare fino a 20 cavi (L1–L20); l'identificazione avviene quando la corrente di rilevamento è ≥ 0,3 mA, entro il 75%–135% del valore calibrato, e la freccia di direzione della corrente corrisponde, visualizzata come un segno di spunta verde con un segnale acustico; i cavi non target mostrano una croce rossa.
Analisi della direzione corrente:A 640 Hz, 1,28 kHz, 2,56 kHz e 3,20 kHz, il ricevitore confronta la fase del segnale per distinguere la tubazione target dalle linee parallele adiacenti, eliminando la causa più comune di errori di tracciamento nei corridoi di servizio congestionati.
Interfacce Guided Wire-Cruise e Posizionamento Classico:Una pipeline visiva simulata e frecce direzionali guidano gli operatori direttamente sopra la linea; la modalità classica aggiunge una visualizzazione della bussola e la misurazione della distorsione del segnale verifica l'affidabilità dei dati confrontando le forme d'onda di picco e valle.
Forte design anti-interferenza:Il filtraggio digitale a banda ultrastretta sopprime la frequenza di alimentazione e le interferenze armoniche provenienti dai cavi sotto tensione adiacenti; un indicatore di fiducia verde/rosso indica all'operatore se il risultato visualizzato è affidabile.
Posizione opzionale del guasto a terra del telaio A:Utilizzando il metodo della tensione a gradino a 640 Hz–3,20 kHz, i danni all'isolamento e i difetti di messa a terra delle tubazioni e delle guaine dei cavi possono essere individuati con la guida delle frecce direzionali.
Design pronto per il campo:LCD touch capacitivi da 5 pollici (trasmettitore) e 4,3 pollici (ricevitore) leggibili alla luce del sole; la cassetta degli attrezzi speciale integrata resiste a circa 200 kg di pressione; le batterie al litio ricaricabili a lunga durata supportano un'intera giornata lavorativa.

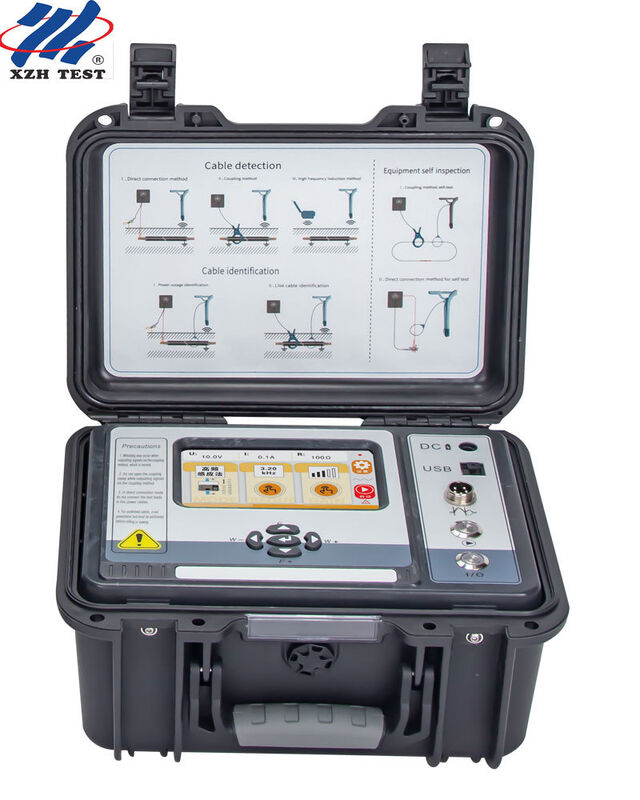

Specifiche tecniche Trasmettitore
| Articolo |
Specifica |
| Potenza in uscita |
15 W max, regolabile su 9 livelli |
| Tensione di uscita |
300 V max (uscita diretta) |
| Frequenze di uscita |
640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz |
| Modalità di uscita |
Connessione diretta, metodo di accoppiamento, metodo di induzione: identificati automaticamente dall'accessorio collegato |
| Corrispondenza di impedenza |
Adattamento e protezione dell'impedenza in tempo reale completamente automatici |
| Protezione del circuito |
Protezione da sovraccarico e cortocircuito |
| Display |
Schermo LCD a colori touch capacitivo da 5 pollici |
| Batteria |
Batteria ricaricabile al litio ferro fosfato ad alta capacità da 11,1 V |
| Caricabatterie |
CC 11,1 V 3 A |
| Dimensioni/Peso |
ca. 320 × 275 × 145 mm/ca. 3,85 kg |
| Interfacce di connessione |
Porta USB, porta DC, presa aeronautica; cavo trasmettitore 3m |
| Allegato |
Design speciale della cassetta degli attrezzi integrata, resiste a ca. pressione di 200 kg; resistenza alla pressione AC3700V/rms tra la parte superiore e inferiore della scatola |
| Sicurezza/EMC |
IEC61010-1 (CAT III 300 V, CAT IV 150 V, grado di inquinamento 2); IEC61326 (EMC) |
Ricevitore
| Articolo |
Specifica |
| Funzioni |
Tracciamento del percorso della tubazione (tracciamento della posizione, visualizzazione della direzione, misurazione della profondità, misurazione della corrente), identificazione del cavo, ricerca guasti del telaio A (opzionale) |
| Ingresso segnale |
Bobina di ricezione incorporata, morsetto di ricezione flessibile, telaio ad A (opzionale) |
| Frequenze di ricezione |
14 selezionabili: 50Hz, 60Hz, 250Hz (passivo); 640Hz, 1,28kHz, 2,56kHz, 3,20kHz, 4,09kHz, 8,19kHz, 10,2kHz, 32,7kHz, 65,6kHz, 81,9kHz, 197kHz (attivo); Disponibili bande di rilevamento passivo RF |
| Modalità di rilevamento |
Metodo del picco ampio, del picco stretto e della valle |
| Modalità di visualizzazione |
Modalità di posizionamento classica, modalità wire-cruise (guidata), modalità di misurazione della distorsione del segnale |
| Intervallo di rilevamento |
Collegamento diretto: 0–20km; metodo di accoppiamento: 0–10 km; metodo a induzione: adatto per cavi interrati sotto i 2 m |
| Misurazione della profondità |
0–20 m, visualizzazione della profondità e della corrente in tempo reale; precisione di posizionamento dell'asse centrale: ±5% (profondità di sepoltura 0–3 m), −10% (profondità di sepoltura 3–20 m) |
| Identificazione dei cavi |
Identificazione intelligente con morsetto flessibile; 1–20 cavi calibrabili (L1–L20); criteri di superamento: corrente ≥ 0,3 mA, 75%–135% del valore calibrato, corrispondente alla direzione della corrente; connessione diretta: resistenza del circuito 0Ω–8kΩ (circa 0–20 km); metodo di accoppiamento: resistenza del circuito 0Ω–1kΩ (circa 0–6 km) |
| Indicazione sonora |
Tono FM che varia in base alla potenza del segnale |
| Indicazione anti-interferenza |
Verde: senza interferenze/risultato affidabile; Rosso: grave interferenza/risultato inaffidabile |
| Display |
Schermo LCD a colori touch capacitivo da 4,3 pollici, leggibile alla luce del sole |
| Batteria |
Batteria al litio ricaricabile ad alta capacità da 8,4 V 5200 mAh |
| Dimensioni/Peso |
ca. 350 × 155 × 700 mm / ca. 2kg |
| Interfacce di connessione |
Porta USB di tipo C, presa aeronautica |
| Resistenza alla pressione |
AC2000V/rms (tra le estremità anteriore e posteriore del guscio) |
| Sicurezza/EMC |
IEC61010-1 CAT III 600 V, IEC61010-031, IEC61326, grado di inquinamento 2 |
Morsetti e accessori
| Articolo |
Specifica |
| Morsetto di accoppiamento del trasmettitore |
Dimensioni 297×194×39 mm; diametro interno Φ125mm; peso ca. 1,18 kg |
| Morsetto di identificazione flessibile |
Tipo di bobina flessibile, diametro interno Φ200mm; diametri maggiori personalizzabili su richiesta |
| Cavi di prova |
Puntale rosso da 3 m, puntale nero da 3 m (morsetti a coccodrillo a doppia estremità) |
| Ambiente di lavoro |
Da −10°C a 40°C, sotto l'80% di umidità relativa |
| Ambiente di archiviazione |
Da −10°C a 50°C, ≤95%RH, senza condensa |
| Ricarica della batteria |
Trasmettitore: ca. 5–6 ore dalla sottotensione (stato spento); Ricevitore: ca. 3–4 ore; 300–500 cicli di carica/scarica; caricare una volta ogni 3 mesi quando inattivo |
Applicazioni
| Industria |
Uso tipico |
| Servizi di energia elettrica |
Tracciamento del percorso dei cavi di alimentazione, identificazione dei cavi attivi/non attivi, verifica pre-scavo e pre-sega, localizzazione dei guasti nella guaina |
| Infrastrutture comunali |
Mappatura e censimento delle condotte sotterranee di acqua, gas e riscaldamento |
| Manutenzione della pipeline |
Pattugliamento di routine, prevenzione dei danni, individuazione dei danni all'isolamento |
| Edilizia e ingegneria civile |
Localizzazione delle utenze pre-scavo per evitare colpi di cavo |
| Telecomunicazioni |
Tracciamento del percorso di cavi in fibra ottica e rame in condotti condivisi |

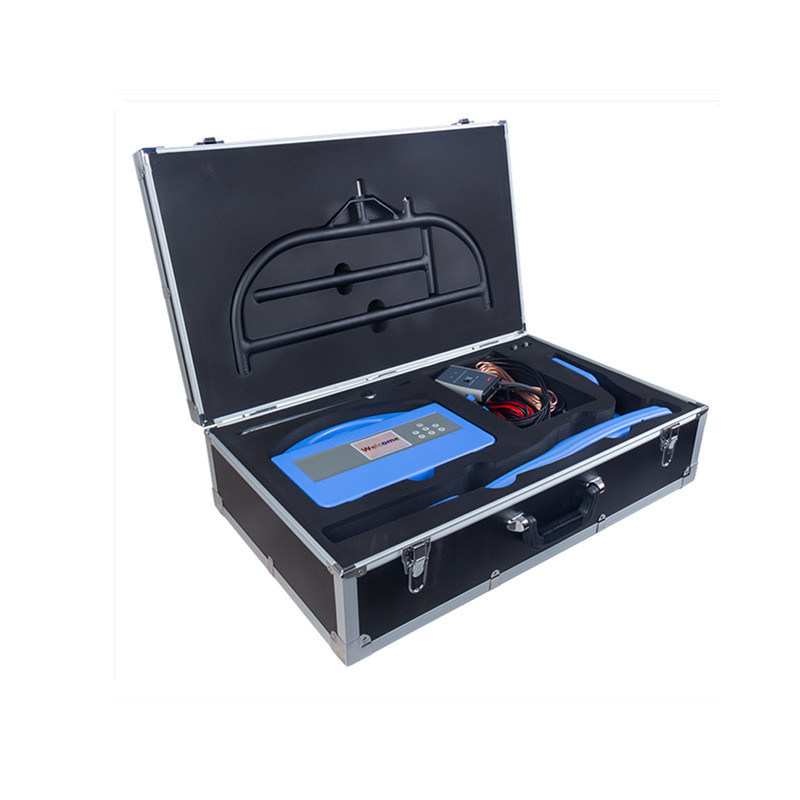

Lista di imballaggio standard
| NO. |
Articolo |
Quantità |
| 1 |
Ricevitore |
1 unità |
| 2 |
Trasmettitore |
1 unità |
| 3 |
Linea di segnale diretta |
1 |
| 4 |
Morsetto di aggancio (lancio) del trasmettitore |
1 |
| 5 |
Ricevere il morsetto flessibile |
1 |
| 6 |
Puntale con clip a coccodrillo a doppia estremità |
1 |
| 7 |
Caricatore del trasmettitore |
1 |
| 8 |
Caricatore del ricevitore |
1 |
| 9 |
A-frame |
1 |
| 10 |
Cavo di collegamento al telaio A |
1 |
| 11 |
Ago di terra (perno di messa a terra) |
1 |
| 12 |
Cavo USB |
1 |
| 13 |
Chiave scanalata |
1 |
Domande frequenti
D: Cosa può fare l'XHGX507C1?
Combina il tracciamento del percorso di cavi/tubazioni sotterranee con visualizzazione della direzione, misurazione della profondità (0–20 m) e della corrente in tempo reale, identificazione dei cavi per un massimo di 20 cavi e localizzazione opzionale dei guasti di terra con telaio ad A: tre funzioni in un unico kit, eliminando la necessità di più strumenti in loco.
D: Quanto lontano e quanto in profondità può rilevare?
La connessione diretta generalmente raggiunge lunghezze di cavo comprese tra 0 e 20 km e il metodo di accoppiamento tra 0 e 10 km, a seconda della resistenza di messa a terra, della resistenza del cavo e della profondità di interramento. La misurazione della profondità in tempo reale copre 0–20 m; per risultati con maggiore affidabilità, è possibile utilizzare il metodo della valle a 45° o i metodi manuali con picco ampio all'80%.
D: Come funziona l'identificazione di 20 cavi?
Calibrare anticipatamente ciascun cavo target (L1–L20) all'estremità del trasmettitore. All'estremità remota, fissare il cavo con il morsetto flessibile: se la corrente di rilevamento è ≥ 0,3 mA, rientra nel 75%–135% del valore calibrato e la direzione della corrente corrisponde, il ricevitore mostra un segno di spunta verde con un segnale acustico: il cavo è confermato. Altri cavi mostrano una croce rossa.
D: Può essere utilizzato su cavi sotto tensione?
SÌ. Per i cavi sotto tensione, utilizzare il morsetto di accoppiamento (non è richiesto alcun contatto elettrico; entrambe le estremità della guaina devono essere ben messe a terra) o il filo neutro/terra o il metodo di iniezione della guaina, che deve essere eseguito da operatori elettrici qualificati. L'uscita a connessione diretta deve essere utilizzata solo su cavi diseccitati che sono stati confermati sicuri.
D: Quale frequenza dovrei scegliere?
Il valore predefinito di 3,20kHz copre la maggior parte dei lavori. Utilizzare le basse frequenze (640 Hz–3,20 kHz) per il tracciamento a lunga distanza (oltre 2–3 km), le frequenze medio-alte intorno a 8,19 kHz per il tracciamento generale delle condotte e le alte frequenze (32,7 kHz–197 kHz) per condotte ad alta resistenza come i tubi in ghisa rivestiti. Nella modalità di induzione il trasmettitore emette 32,7kHz, 81,9kHz o 197kHz.
D: È in grado di individuare i guasti nelle tubazioni?
Con il telaio ad A opzionale collegato, il ricevitore passa automaticamente alla modalità di ricerca guasti e utilizza il metodo della tensione a gradino a 640 Hz–3,20 kHz per individuare danni all'isolamento di tubi isolati, guasti di messa a terra di cavi a bassa tensione non armati e guasti alla guaina di cavi ad alta tensione.
Nota di sicurezza:Questo dispositivo deve essere utilizzato da personale addestrato e autorizzato seguendo le norme di sicurezza contenute nel manuale dell'utente. Prima del rilevamento dello spegnimento e dell'identificazione del cavo utilizzando l'uscita diretta, verificare che il cavo di destinazione sia diseccitato. conforme a IEC61010-1/IEC61326; Certificazione CE e ISO; coperto da garanzia di 12 mesi con certificato. Su richiesta è possibile la personalizzazione (diametro pinza, frequenza impostata, ecc.).
Contattaci oggi per un preventivo o una consulenza tecnica sul localizzatore di tubi per cavi XHGX507C1.
