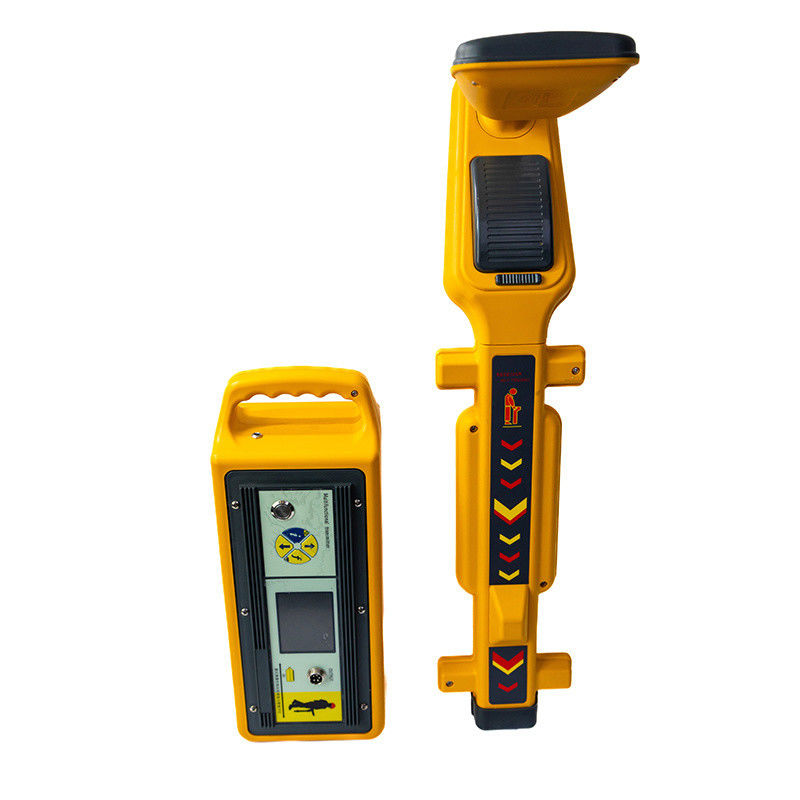

Localizzatore intelligente di cavi e tubi interrati giallo XHGX507X per il tracciamento del percorso

Introduzione al prodotto
Questo localizzatore di cavi e tubi XHGX507X utilizza il segnale del campo elettromagnetico del cavo interrato per localizzare il cavo, fornendo letture di profondità e corrente, al fine di realizzare la funzione di rilevamento del cavo.
Il trasmettitore e il ricevitore di questo dispositivo sono conformi alla Parte 15 delle Norme FCC degli Stati Uniti, questa apparecchiatura è conforme alle disposizioni pertinenti della Direttiva Europea 1999/5/CE.
Caratteristiche:

1. Questo dispositivo può essere utilizzato per la ricerca del percorso dei cavi, l'identificazione di cavi non alimentati e sotto tensione.
2. Supporta le funzioni di indicazione della direzione della corrente e della fase, e dispone di una tecnologia unica che può visualizzare la direzione della corrente e la fase del segnale di tracciamento, migliorando efficacemente l'accuratezza del percorso di ricerca.
3. Allo stesso tempo, può anche rilevare la profondità di interramento del cavo.
4. Trasmettitore con molteplici opzioni di frequenza, 577Hz, 815Hz, 8KHz, 33KHZ, 65KHZ, 82KHZ, 133KHZ, SS LOW, SS HIGH, modalità multifrequenza.
5. Funzione con ohmmetro per testare il valore di resistenza continua esterna della corrente.
6. Display digitale dell'intensità del segnale
7.  guadagno
8.  Le frecce sinistra e destra indicano la posizione della tubazione
9. frequenza di lavoro
10. Display grafico dell'intensità del segnale
11. Modalità operativa
12. alimentazione della batteria
13. La bussola indica la direzione della tubazione
14.  Visualizzazione in tempo reale della profondità e della corrente della tubazione

Breve introduzione al trasmettitore



Pannello dello strumento trasmettitore e introduzione alle funzioni
Il trasmettitore è una sorgente di segnale in grado di emettere potenza sufficiente ed è uno dei nuclei di questo set di strumenti. Ha funzioni complete, alta intelligenza e funzionamento semplice.
Introduzione al pannello
Nota: vedere l'immagine sopra
1. Tasto  2. Porta di uscita  3. Area display LCD  4. Tasto composto frequenza  5. Regolazione potenza
tasto composto
6. Tasto composto menu  7. Porta di ricarica
Introduzione alle funzioni
1. Tasto di accensione: Questo interruttore è un interruttore autobloccante; premerlo per accendere l'alimentazione, il trasmettitore è in stato di funzionamento; rilasciarlo per interrompere l'alimentazione, il trasmettitore è in stato di spegnimento.
2. Porta di uscita: Questa porta è una presa aeronautica multi-pin dedicata; viene utilizzata per cambiare la modalità di uscita del segnale. Collegando il cavo di connessione diretta si ottiene la modalità di connessione diretta; inserendo la pinza di accoppiamento si ottiene la modalità di accoppiamento; non collegando il cavo si ottiene la modalità di induzione.
3. Area display a cristalli liquidi: Visualizza le informazioni di base richieste.
4. Tasto frequenza: Questo tasto è un interruttore a pressione (jog); la frequenza del segnale di uscita può essere modificata ogni volta che viene premuto; l'accensione iniziale è 577Hz. Inizialmente 8KHz in modalità di rilevamento. Nell'interfaccia del menu di impostazione della frequenza, premere questo tasto per selezionare o annullare la frequenza coperta dalla barra luminosa; nell'impostazione della modalità multifrequenza, premere questo tasto per scegliere di sostituire il canale di frequenza di uscita.
5. Tasto potenza: Questo tasto è un interruttore a pressione (jog); la potenza di uscita può essere modificata una volta ogni volta che viene premuto, e può essere selezionata tra livello basso, medio, alto e completo. Scorrere il menu delle frequenze; nell'impostazione della modalità multifrequenza, premere questo tasto per selezionare la frequenza di uscita.
6. Tasto menu: Questo tasto è un interruttore a pressione (jog); premere questo tasto per accedere ciclicamente al menu di impostazione della frequenza, alla modalità di misurazione della resistenza e all'impostazione della modalità multifrequenza.
7. Porta di ricarica: Questa porta è uno stand di ricarica da Φ2.1; viene utilizzata per collegare un caricabatterie speciale per caricare la batteria.

Contenuto del display dell'interfaccia del trasmettitore

Frequenza	Visualizza la frequenza di uscita corrente
Alimentazione	Visualizza la potenza di uscita corrente; può visualizzare rispettivamente livello basso, medio, livello alto e completo
Modalità	Visualizza la modalità di lavoro corrente; connessione diretta, accoppiamento e induzione possono essere visualizzati separatamente.
Corrente	Visualizza il valore della corrente del loop; il display effettivo è 0-999 mA. Impedenza: Visualizza il valore dell'impedenza del loop; il display effettivo è 00001-20000 ohm.
Alimentazione	Indica la potenza attuale della batteria; è rappresentata da un simbolo di batteria, completamente nero indica piena potenza, e a sinistra viene visualizzata la percentuale della potenza attuale.
Suggerimento di corrispondenza	Quando il cerchio sotto l'immagine inizia a girare, significa che il trasmettitore sta lavorando stabilmente.
Impostazione frequenza	577Hz, 815Hz, 8kHz, 33kHz, 65kHz, 82kHz, 133kHz, ss low, ss high, modalità multifrequenza.

Modalità di uscita del segnale - modalità di lavoro del trasmettitore
Il trasmettitore può emettere diversi segnali AC, che possono essere applicati al cavo target in tre modi (connessione diretta, accoppiamento, induzione). Per garantire una trasmissione affidabile del segnale sul cavo target, deve esserci un loop affidabile nella linea. Può essere un loop indiretto composto dal terreno, un loop capacitivo composto da una capacità distribuita formata tra un cavo sufficientemente lungo e il terreno, o un loop diretto composto da punti di guasto in cortocircuito tra le linee. Circuiti diversi soddisfano test diversi.

Breve introduzione al ricevitore



Pannello del ricevitore e introduzione alle funzioni
Un ricevitore è un'integrazione di un circuito di sistema in grado di ricevere un campo magnetico specifico e convertirlo in un segnale elettrico per visualizzarlo e avvisare l'operatore. È il secondo nucleo di questo set di strumenti. È completamente funzionale, altamente intelligente, portatile, leggero e facile da usare.

Introduzione alle funzioni del contenuto del display dell'interfaccia
Interfaccia modalità freccia a picco largo del ricevitore
Frequenza: Visualizza il valore della frequenza di ricezione corrente; il valore iniziale è 577Hz all'accensione.
Griglia: L'intensità del segnale è indicata dalla lunghezza della griglia; la griglia si muove dai lati verso il centro, e il segnale è troppo forte o fuori portata quando la griglia è piena.
Tre cifre: l'intensità del segnale è indicata dalla dimensione del numero; l'intervallo valido è 00.0-99.9, quando viene visualizzato 99.9, il segnale è troppo forte o fuori portata.
Bussola a colori: indica la direzione della tubazione.
Profondità e corrente: Indica la profondità misurata della tubazione sotterranea e la corrente sulla tubazione.
Guadagno: Indica l'amplificazione del segnale attualmente elaborato dal ricevitore, con un intervallo dinamico di 000-140db; viene regolato automaticamente per impostazione predefinita. L'avvio iniziale è di 60db.
Modalità: Indica il modo in cui il ricevitore riceve il segnale, e visualizza picco stretto, picco largo, avvallamento, freccia a picco largo, picco + avvallamento e apparecchiatura esterna; l'accensione iniziale è picco largo. Le apparecchiature esterne vengono riconosciute automaticamente.
Livello batteria: Indica il livello attuale della batteria; è indicato dal simbolo della batteria.
Volume: Indica lo stato di funzionamento corrente del cicalino, rappresentato dal simbolo del corno più una linea, una linea indica bassa rumorosità, due linee indicano rumorosità media, tre linee indicano alta rumorosità, e una croce indica lo spegnimento del cicalino. L'accensione iniziale è lo spegnimento del cicalino.
Frecce sinistra e destra: Le frecce appaiono automaticamente fuori dal cavo per indicare la posizione del cavo; due frecce appaiono sopra il cavo.
Direzione corrente: Quando si utilizza la frequenza SS, questa funzione può visualizzare la direzione della corrente del segnale per assistere l'operatore nella ricerca del percorso.
Indicazione di fase: Quando si utilizza la frequenza SS, il ricevitore visualizzerà la fase del segnale. Tenere premuto il tasto frequenza per cancellare la fase.Caratteristiche del ricevitore
1) Posizionamento cavo: Selezionare il metodo del picco d'onda e utilizzare il posizionamento dell'antenna parallela per tracciare rapidamente il cavo target. Quando si trova sopra il cavo, il segnale è il più forte e sui lati diminuisce. Scegliere il metodo dell'avvallamento e utilizzare l'antenna verticale per il posizionamento. Quando non ci sono cavi adiacenti e fonti di interferenza, il posizionamento è più accurato e affidabile. Quando il ricevitore si trova sopra il cavo, il segnale è il più debole e il segnale sui lati è grande.
2) Misurazione della profondità: In modalità di connessione diretta, la profondità viene misurata direttamente. Posizionare il ricevitore direttamente sopra la tubazione e mantenere fermo il corpo dello strumento quando la direzione indicata dalla bussola punta dritto in avanti, e il valore di profondità in tempo reale viene visualizzato nell'angolo in alto a sinistra.
prompt vocale
Una grande caratteristica di questo strumento è che ha un prompt vocale, che può ridurre l'affaticamento degli occhi dell'operatore durante il lavoro prolungato e rendere il lavoro di rilevamento più semplice e chiaro. Il volume del suono emesso dal ricevitore è proporzionale all'intensità del segnale ricevuto. Sotto guadagno unitario, quando il suono dal ricevitore è forte e rapido, significa che il segnale ricevuto è forte, e viceversa, significa che il
segnale ricevuto è debole. Quando il ricevitore è nel metodo del picco, il suono è più forte e acuto proprio sopra il cavo, e il suono è piccolo e sparso sui lati. Quando il ricevitore è nel metodo dell'avvallamento, il suono è il più piccolo e sparso proprio sopra la tubazione, e il suono è forte e fitto sui lati.
Modalità operativa del ricevitore
principio di funzionamento
Quando un segnale viene applicato al cavo, c'è una corrente sul cavo, e la corrente genera un campo magnetico che si irradia attorno al cavo. La frequenza del campo magnetico è coerente con la frequenza del segnale applicato. L'intensità è il cavo come centro del cerchio e l'irradiazione diminuisce, e la direzione è la direzione tangente di un certo punto sul cerchio di irradiazione.
Il ricevitore riceve il segnale del campo magnetico o il segnale del campo elettrico disperso irradiato dal cavo attraverso l'antenna interna o il dispositivo di ingresso esterno, e può essere elaborato in due diverse modalità operative, e la variazione dell'intensità del segnale viene segnalata all'operatore.
Modalità di ricezione del segnale - modalità operativa del ricevitore
Metodo del picco (picchi stretti, picchi larghi, frecce larghe, picchi + avvallamenti)
Metodo dell'avvallamento (avvallamento)
