Indicatore di guasto del cavo elettrico Un localizzatore di guasto del cavo sotterraneo

Name: Indicatore di guasto del cavo elettrico Un localizzatore di guasto del cavo sotterraneo
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503E
Price: 4,175.00 USD
Availability: InStock

Dettagli del prodotto:

Luogo di origine:	Xi'an, Shaanxi, Cina
Marca:	XZH TEST
Certificazione:	CE, ISO
Numero di modello:	XHDD503E

Informazione dettagliata

Luogo di origine:

Xi'an, Shaanxi, Cina

Marca:

XZH TEST

Certificazione:

CE, ISO

Numero di modello:

XHDD503E

Modello N.O.:

XHDD503E

Utilizzo:

Testatore di cavi di rete, testatore di cavi audio, testatore di cavi coassiali, testatore di cavi d

Potenza:

Energia elettrica

Personalizzato:

Personalizzato

Colore:

Nero

Filtro:

200 Hz-1600 Hz opzionale

Guadagno di produzione:

16 Livelli (0-112dB)

Accuratezza del posizionamento acustico-magnetico:

Meno di 0,2 m

Precisione di posizionamento della tensione passo:

Meno di 0.5m

Accuratezza dell'identificazione del percorso:

Meno di 0.5m

Pacchetto di trasporto:

custodia in legno

Marchio:

XZH TEST

Origine:

Cina

Codice S.A.:

9031809090

Capacità di alimentazione:

2000 PCS/anno

Personalizzazione:

Disponibile

Servizio post-vendita:

Certificato di garanzia

Garanzia:

12 mesi

Evidenziare:

High Light

Evidenziare:

Indicatore di guasto del cavo elettrico

Indicatore di guasto del cavo sotterraneo

Trading Information

Quantità di ordine minimo:

1 UNITA

Imballaggi particolari:

Cassa in legno

Tempi di consegna:

5-8 giorni

Termini di pagamento:

T/T

Descrizione di prodotto

Descrizione
Il localizzatore di guasti del cavo utilizza i principi di raccolta delle vibrazioni e di induzione elettromagnetica per determinare la posizione specifica del punto di guasto del cavo.Un generatore di impulsi ad alta tensione viene utilizzato per causare flash oltre scarica al punto di guasto- fenomeni fisici quali onde di vibrazione, onde sonore,e le onde elettromagnetiche generate dal flash sulla scarica al punto di guasto vengono raccolte da una sonda speciale dello strumento di puntamento, amplificato, elaborato, visualizzato e prodotto dallo strumento di segnalazione del guasto del cavo.il compito di localizzare con precisione il punto di guasto del cavo "direttamente sopra il cavo e all'interno del range di misurazione approssimativa" è completato.

Questo strumento a punto fisso è adatto per i guasti di bassa resistenza, cortocircuito, circuito aperto e disconnessione di cavi di alimentazione, cavi coassiali ad alta frequenza, cavi per lampadari,e fili sepolti di vari materiali con diverse sezioni trasversali e supporti, così come perdite ad alta resistenza e flash ad alta resistenza per colpa.

Caratteristiche del prodotto
1. LCD a tocco da 5 pollici di alta luminosità assicura la visibilità sotto la luce solare.
2Ha 4 modalità di prova: standard, migliorato, riduzione del rumore e personalizzato.
3Ha 4 funzioni di posizionamento: sincronizzazione acustico-magnetica, acustica pura, magnetica pura e tensione passo.
4Ha una tecnologia di riduzione del rumore di fondo e può scegliere tra una varietà di metodi di filtraggio.
5Equipaggiato con BNR e funzioni mute.
4Ha un'indicazione di deviazione.
5Dotato di sensori di segnale di isolamento fisico a più strati, grado impermeabile IP65.
6- Batteria al litio di grande capacità, tempo di standby lungo, dotata di caricabatterie veloce.
7Piccolo e leggero, facile da usare e semplice interfaccia uomo-macchina.

Xhdd503e Xzh New High Quality Digiphone a Frame Power Underground Cable Fault Locator

Specifica tecnica

Parametri del filtro	L'intervallo: 100Hz~1600Hz.
	Passaggio basso: 100Hz~300Hz.
	Qualcomm: 160Hz~1600Hz.
	Passaggio di banda: 200Hz-600Hz.
Guadagno del canale:	8 livelli regolabili.
Guadagno del canale magnetico:	8 livelli regolabili.
Guadagno di tensione di passo:	8 livelli regolabili.
Guadagno di uscita:	16 livelli (0~112dB)
Impedanza di uscita:	350Ω
Accuratezza di posizionamento acustico-magnetico:	≤ 0,1 m.
Accuratezza di posizionamento della tensione passo:	≤ 0,5 m.
Accuratezza di identificazione del percorso:	≤ 0,5 m.
Dispone di funzioni di riduzione del rumore di fondo BNR e di riduzione del rumore muto.
Metodo di controllo della visualizzazione:	Controllo touch screen ad alta luminosità da 5 pollici.
Fornitore di alimentazione:	4*18650 batterie standard al litio.
Tempo di attesa:	più di 8 ore.
Volume:	428L × 350W × 230H
Peso totale:	7 kg.
Temperatura ambiente:	-25°C - 65°C; umidità relativa: ≤ 90%.

Principio di funzionamento
1Metodo di sincronizzazione acustico-magnetica:
Il metodo di sincronizzazione acustico-magnetica è un metodo molto accurato e unico per la localizzazione precisa della falla.Il suo principio si basa sul metodo tradizionale di determinazione del punto acustico e aggiunge il rilevamento e l'applicazione di segnali elettromagnetici.
Quando il generatore ad alta tensione esegue una scarica d'urto sul cavo difettoso, il suono generato dalla scarica al punto di guasto viene trasmesso a terra.Il segnale sonoro viene rilevato da una sonda altamente sensibile. Dopo l'amplificazione, un suono "pop" può essere sentito ascoltando con le cuffie.
La sonda integrata della sonda riceve il segnale del campo magnetico in tempo reale. and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signalContinuate a spostare la posizione del sensore per trovare il punto con la più piccola differenza di tempo acustico-magnetico, allora la posizione esatta del punto di guasto sarà sotto di esso.
Gli strumenti tradizionali di misurazione acustica utilizzano generalmente solo cuffie per monitorare,o sono integrati con lo swing del puntatore del contatore per identificare il suono di scarica al punto di guastoDato che il suono di scarico scompare in un batter d'occhio e non è molto diverso dal rumore ambientale, spesso comporta grandi difficoltà per gli operatori poco esperti.Il metodo di sincronizzazione acustico-magnetico evita efficacemente i problemi di cui sopra del metodo di misurazione acustica tradizionale.

2- Metodo del suono puro:
Il metodo del suono puro consiste in un sensore di vibrazione acustica, un amplificatore del segnale, un circuito di filtraggio, un'unità di campionamento, un processore, un'unità di visualizzazione, un'unità di amplificatore di potenza, cuffie, ecc.
Il metodo del suono puro è utilizzato principalmente per misurare le falle di resistenza elevata e di flashover.Il suo principio principale è quello di utilizzare una fonte ad alta tensione per applicare tensione di impulso al cavo di guasto per causare rottura scarica al punto di guastoIl sensore di vibrazione acustica converte il segnale acustico in un segnale elettrico.che è amplificato e filtrato da un amplificatore di segnale e da un circuito di filtraggioInfine, viene ripristinato il suono attraverso le cuffie o viene visualizzata l'intensità del suono.

3Metodo magnetico puro:
Il metodo magnetico puro può determinare il percorso del cavo e la posizione precisa del punto di guasto del cavo.Il suo principio principale è quello di utilizzare una fonte ad alta tensione per applicare tensione di impulso al cavo difettoso, utilizzare una bobina di induzione per raccogliere il segnale di impulso e giudicare se si discosta dal cavo attraverso le caratteristiche del segnale di impulso.Quando le caratteristiche dei segnali di impulso raccolti si discostano, è determinato come punto di guasto.

4. Metodo A-frame:
Se si verifica una falla di terra in un cavo sepolto, possiamo usare il metodo della differenza di potenziale per trovare il punto di falla.Il metodo consiste nell'aggiungere una tensione di prova tra il punto di prova del cavo difettoso e la terra, si formerà un campo elettrico distribuito concentrico con il punto di ingresso intorno al punto di ingresso del cavo.Non c'è differenza di potenziale tra i punti con lo stesso raggio in questo campo elettrico, ma vi è una differenza di potenziale tra due punti con raggi diversi (punti A e B nella figura), e quando la distanza tra i due punti è fissa,la distanza tra i due punti è la distanza più vicina l'oggetto è, maggiore è la differenza di potenziale.
Usando questa funzione, possiamo spostare i punti A e B gradualmente più vicino al punto centrale. Quando il punto di guasto è esattamente tra i punti A e B, la differenza di potenziale diventa zero.Se continua a muoversi oltre il punto di guasto, la polarità della differenza di potenziale verrà invertita, in modo che il punto di messa a terra possa essere determinato con precisione spostandosi avanti e indietro.

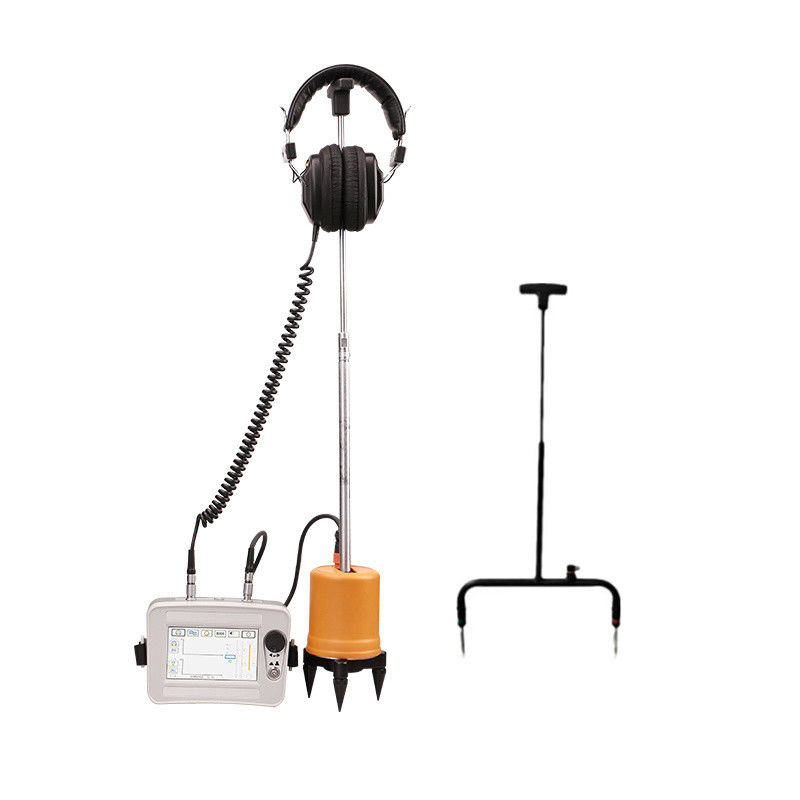

Disposizione e istruzioni dello strumento
Composizione dello strumento
1. Localizatore di guasti del cavo: individuare con precisione i punti di guasto del cavo all'interno dell'intervallo di misurazione approssimativo.
2. sonda: compresa la sonda, la sonda, tre artigli e una barra di collegamento, collegata al canale di ingresso per ricevere segnali.
3. Indossare cuffie; collegare il canale di ingresso dello strumento di puntamento (feedback del segnale di uscita).
4.7 linea di segnale a nucleo: cavo di collegamento tra lo strumento di puntamento e la sonda (connessione dello strumento di puntamento e della sonda).
5. Caricabatterie: collegare alla presa di carica dello strumento per la ricarica.
6.Un telaio: utilizzato per le prove effettuate con il metodo della tensione passo.
7. Cavo di connessione A-frame: localizzatore di guasti del cavo e cavo di connessione A-frame.
8- Pin di terra: un accessorio corrispondente per il telaio A.

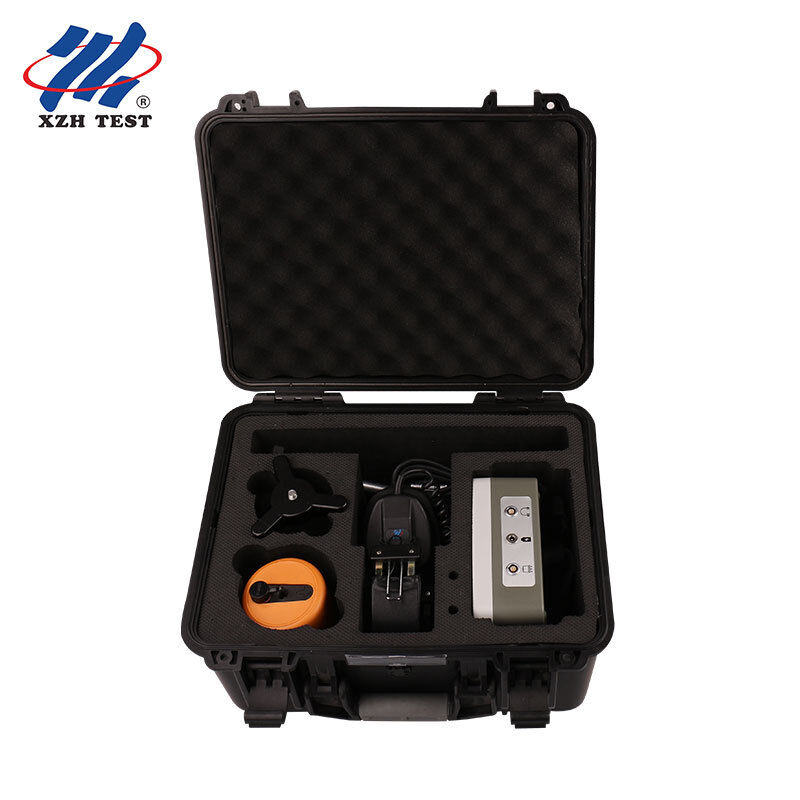

Lista di imballaggio

Xhdd503e Xzh New High Quality Digiphone a Frame Power Underground Cable Fault Locator

Una volta collegato il telaio A, entra automaticamente nell'interfaccia di prova come indicato a destra.

Notate che in fondo al fotogramma A ci sono frecce, rosse e verdi, con rosso davanti e verde dietro.Questo significa che il rosso indica la fine del cavo e verde indica l'inizio del cavo.

Spostare lentamente il telaio A lungo il percorso di sepoltura del cavo verso l'estremità del cavo e osservare i cambiamenti nei grafici a barre rosse e verdi sullo schermo di prova.Questo riflette un cambiamento nella direzione della corrente.

A una grande distanza dal punto di danno, le barre rosse e verdi sullo schermo appaiono leggermente irregolari e piccole.
Quando ci si avvicina al punto di guasto, ad esempio a circa 5 metri dal punto di guasto, si noterà che il grafico a barre rosse diventa molto grande, come mostrato nell'immagine in alto a sinistra.
Quando si è direttamente sopra il punto di guasto o a circa 1-2 metri di fronte e dietro il punto di guasto,noterai che i grafici a barre rosse e verdi diventano molto piccoli e appaiono sullo schermo come mostrato nell'immagine in alto a destra.
Una volta superato il punto di guasto, ad esempio a circa 5 metri dal punto di guasto, noterete che il grafico a barre verdi diventa molto grande.

In questo modo, cercando con pazienza, potrete trovare la posizione della falla.

- - - - - - - - - - - - -

Benvenuti a contattarci per ulteriori informazioni e servizi.

Produttore di apparecchiature di rilevazione di guasti per cavi sotterranei
Dalla sua fondazione nel 2013, la nostra azienda è cresciuta fino a diventare uno dei più grandi produttori di apparecchiature di rilevamento difetti di cavi sotterranei in Cina.La nostra azienda produce una vasta gamma di:
Pre-locatori di guasti del cavo TDR
localizzatori di punti pin di guasto del cavo
localizzatori di cavi e tubi
generatori di impulsi ad alta tensione
identificatori dei cavi
altri apparecchi per la trasmissione di dati
Fornitore di alimentazione ad alta tensione CC
apparecchi per la prova dell'alto-potenza via cavo
veicoli per la prova di guasti dei cavi

Cosa possiamo fare?
Abbiamo la capacità di innovare nuovi prodotti e tecnologie.
Possiamo fornire soluzioni complete per il vostro progetto.
Forniamo formazione pratica e teorica online e offline.
Forniamo la riparazione e la taratura degli strumenti.

Indicatore di guasto del cavo elettrico Un localizzatore di guasto del cavo sotterraneo 10

Xhdd503e Xzh New High Quality Digiphone a Frame Power Underground Cable Fault Locator

Domande frequenti

1Lei è un'azienda commerciale o un produttore?

Siamo un produttore professionale con più di 10 anni di esperienza. Possiamo controllare rigorosamente la qualità delle parti e dei prodotti finiti.

2Qual è il tempo di consegna e l'inventario?

Se i nostri prodotti più venduti sono in magazzino, ci vorranno 5-8 giorni lavorativi per la spedizione. Ma per la produzione di massa e la produzione personalizzata, il tempo richiederà 2-4 settimane.

3Quali sono i termini di pagamento?

Pagamento ≤ 2000 USD, pagamento anticipato 100% T/T. Gli ordini superiori a 2000 USD sono negoziabili.

4Quanto dura la garanzia del prodotto?

Forniamo una garanzia di un anno per l'attrezzatura.

5Come si assicura la qualità?

I collegamenti con i prodotti comprendono ricerca e sviluppo, produzione, messa in servizio e supporto tecnico, seguendo principi di gestione rigorosi e scientifici.Possiamo sostenere forti capacità di produzione e di ricerca e sviluppo, e può produrre prodotti di alta qualità a prezzi competitivi per soddisfare le elevate esigenze dei clienti.

6Quale supporto posso avere?

Forniremo supporto di formazione, supporto di marketing, supporto tecnico e supporto alla supply chain.

7Dov'è la tua fabbrica? Posso visitare la tua fabbrica?

Ci troviamo a Xi'an, Shaanxi, Cina. Siamo vicini all'aeroporto internazionale Xi'an Xianyang, a circa 2 ore e mezza di aereo da Shanghai e Guangzhou.Tutti i clienti da tutto il mondo sono i benvenuti a visitarci.

8Come si fa a diventare il tuo spacciatore?

Ogni azienda interessata agli strumenti del sistema di alimentazione può contattarci senza esitazione, incluse lettere sul sito web, e-mail, telefoni, ecc.In base alle informazioni e alle intenzioni di collaborazione della vostra azienda.
