Con funzione di indicazione della deviazione di percorso Tester del cavo audio

Name: Con funzione di indicazione della deviazione di percorso Tester del cavo audio
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGX507B
Price: 1,050.00 USD
Availability: InStock

Dettagli del prodotto:

Place of Origin:	China
Marca:	XZH Test
Certificazione:	CE, ISO
Model Number:	XHGX507B

Informazione dettagliata

Place of Origin:

China

Marca:

XZH Test

Certificazione:

CE, ISO

Model Number:

XHGX507B

Evidenziare:

High Light

Evidenziare:

Tester per cavi audio con deviazione del percorso

Localizzatore di guasti per cavi con audio

Tester per cavi audio con indicazione

Trading Information

Minimum Order Quantity:

1unit

Packaging Details:

wooden box

Delivery Time:

5-8work days

Payment Terms:

T/T

Supply Ability:

2000unit/year

Descrizione di prodotto

Descrizione
Il localizzatore di guasti per cavi utilizza i principi di rilevamento delle vibrazioni e induzione elettromagnetica per determinare la posizione specifica del punto di guasto del cavo. Un generatore di impulsi ad alta tensione viene utilizzato per causare scarica disruptiva scarica nel punto di guasto. Fenomeni fisici come onde di vibrazione, onde sonore e onde elettromagnetiche generate dalla scarica disruptiva scarica nel punto di guasto vengono rilevati da una sonda speciale dello strumento di puntamento, amplificati, elaborati, visualizzati e emessi dallo strumento di puntamento del guasto del cavo. L'esatta posizione del punto di guasto è determinata dall'udito e dalla vista del tester. Cioè, il compito di localizzare con precisione il punto di guasto del cavo "direttamente sopra il cavo e all'interno del raggio di misurazione approssimativa" è completato.
Questo strumento a punto fisso è adatto per guasti a bassa resistenza, cortocircuiti, circuiti aperti e disconnessioni di cavi di alimentazione, cavi coassiali ad alta frequenza, cavi di illuminazione stradale e fili interrati realizzati con vari materiali con diverse sezioni trasversali e supporti, nonché perdite ad alta resistenza e scarica disruptiva ad alta resistenza guasto.Caratteristiche del prodotto
1. Il display LCD da 5 pollici ad alta luminosità garantisce la visibilità alla luce solare.
2. Dispone di 4 modalità di test: standard, migliorata, riduzione del rumore e personalizzata.
3. Dispone di
4 funzioni di posizionamento: sincronizzazione acustico-magnetica, acustica pura, magnetica pura e tensione a gradino.4. Dispone della tecnologia di riduzione del rumore di fondo e può scegliere tra una varietà di metodi di filtraggio.
5. Dotato di funzioni BNR e mute.
4. Dispone di indicazione di deviazione del percorso.
5. Dotato di sensori di segnale di isolamento fisico multistrato, grado di impermeabilità IP65.
6. Batteria al litio di grande capacità integrata, lungo tempo di standby, dotata di caricabatterie rapido.
7. Piccolo e leggero, facile da usare e semplice interfaccia uomo-macchina.
Specifiche tecniche

Parametri del filtro

lAll-pass: 100Hz~1600Hz.	lLow pass: 100Hz~300Hz.
	lQualcomm: 160Hz~1600Hz.
	lBandpass: 200Hz~600Hz.
	Guadagno del canale:
8 livelli regolabili.	Guadagno di uscita:
8 livelli regolabili.	Guadagno di uscita:
8 livelli regolabili.	Guadagno di uscita:
16 livelli (0~112db)	Impedenza di uscita:
350Ω	Precisione di posizionamento acustomagnetico:
≤	0.5m.1m.Precisione di posizionamento della tensione a gradino:
≤	0.5m.Dispone di funzioni di riduzione del rumore di fondo BNR e di riduzione del rumore mute.
≤	0.5m.Dispone di funzioni di riduzione del rumore di fondo BNR e di riduzione del rumore mute.
Metodo di controllo del display:
Controllo tramite touchscreen ad alta luminosità da 5 pollici.	Alimentazione:
4*18650 batterie al litio standard.	Tempo di standby:
più di 8 ore.	Volume:
428L×350W×230H	Complessivo
Peso:7	kg.Temperatura ambiente:
-25~65ºC; Umidità relativa: ≤90%.	P

rincipio di funzionamento1. Metodo di sincronizzazione acustico-magnetica:
Il metodo di sincronizzazione acustico-magnetica è un metodo molto preciso e unico per la localizzazione precisa dei guasti. Il suo principio si basa sul tradizionale metodo di determinazione del punto acustico e aggiunge il rilevamento e l'applicazione dei segnali elettromagnetici.
Quando il generatore ad alta tensione esegue la scarica di impatto sul cavo difettoso, il suono generato dalla scarica nel punto di guasto viene trasmesso al suolo. Il segnale sonoro viene rilevato da una sonda ad alta sensibilità. Dopo l'amplificazione, è possibile sentire un suono "pop" ascoltando con le cuffie.
La sonda integrata della sonda riceve il segnale del campo magnetico in tempo reale e utilizza il principio secondo cui la velocità di propagazione del campo magnetico è molto superiore alla velocità di propagazione del suono per determinare la distanza del punto di guasto rilevando la differenza di tempo tra il segnale elettromagnetico e il segnale sonoro. Continua a spostare la posizione del sensore per trovare il punto con la più piccola differenza di tempo acustico-magnetica, quindi la posizione esatta del punto di guasto sarà al di sotto di esso.
Gli strumenti legali di misurazione acustica tradizionali utilizzano generalmente solo le cuffie per monitorare, oppure sono integrati dall'oscillazione del puntatore del misuratore per identificare il suono di scarica nel punto di guasto. Poiché il suono di scarica scompare in un batter d'occhio e non è molto diverso dal rumore ambientale, spesso porta grandi difficoltà agli operatori che non hanno molta esperienza. Il metodo di sincronizzazione acustico-magnetica evita efficacemente i problemi sopra menzionati del metodo di misurazione acustica tradizionale.
2. Metodo del suono puro:

Il metodo del suono puro è costituito da un sensore di vibrazione acustica, un amplificatore di segnale, un circuito di filtro, un'unità di campionamento, un processore, un'unità di visualizzazione, un'unità di amplificazione di potenza, cuffie, ecc.
Il metodo del suono puro viene utilizzato principalmente per misurare guasti ad alta resistenza e scariche disruptive. Il suo principio principale è quello di utilizzare una sorgente ad alta tensione per applicare la tensione di impulso al cavo difettoso per causare la rottura della scarica nel punto di guasto, e quindi utilizzare il suono generato durante la scarica per localizzare con precisione il guasto. Il sensore di vibrazione acustica converte il segnale acustico in un segnale elettrico, che viene amplificato e filtrato da un amplificatore di segnale e da un circuito di filtro. Infine, viene ripristinato al suono tramite le cuffie, oppure viene visualizzata l'intensità del suono. Il luogo con la maggiore intensità sonora è il punto di guasto.
3. Metodo magnetico puro:

Il metodo magnetico puro può determinare il percorso del cavo e l'esatta posizione del punto di guasto del cavo. Il suo principio principale è quello di utilizzare una sorgente ad alta tensione per applicare la tensione di impulso al cavo difettoso, utilizzare una bobina di induzione per rilevare il segnale di impulso e giudicare se devia dal cavo attraverso le caratteristiche del segnale di impulso. Quando le caratteristiche dei segnali di impulso rilevati deviano, viene determinato come punto di guasto.
4. Metodo a telaio A:

Se si verifica un guasto a terra in un cavo interrato, possiamo utilizzare il metodo della differenza di potenziale per trovare il punto di guasto. Il metodo consiste nell'aggiungere una tensione di prova tra il punto di prova del cavo difettoso e il terreno, quindi si formerà un campo elettrico distribuito concentrico con il punto di ingresso attorno al punto di ingresso del cavo. Non c'è differenza di potenziale tra due punti qualsiasi con lo stesso raggio in questo campo elettrico, ma c'è una differenza di potenziale tra due punti qualsiasi con raggi diversi (punti A e B nella figura), e quando la distanza tra i due punti è fissa, la distanza tra i due punti è Più l'oggetto è vicino, più forte è la differenza di potenziale.
Utilizzando questa funzione, possiamo spostare i punti A e B gradualmente più vicino al punto centrale. Quando il punto di guasto è esattamente tra i punti A e B, la differenza di potenziale diventa zero. Se continua a muoversi oltre il punto di guasto, la polarità della differenza di potenziale verrà invertita, in modo che il punto di messa a terra possa essere determinato con precisione muovendosi avanti e indietro.
Disposizione e istruzioni dello strumento

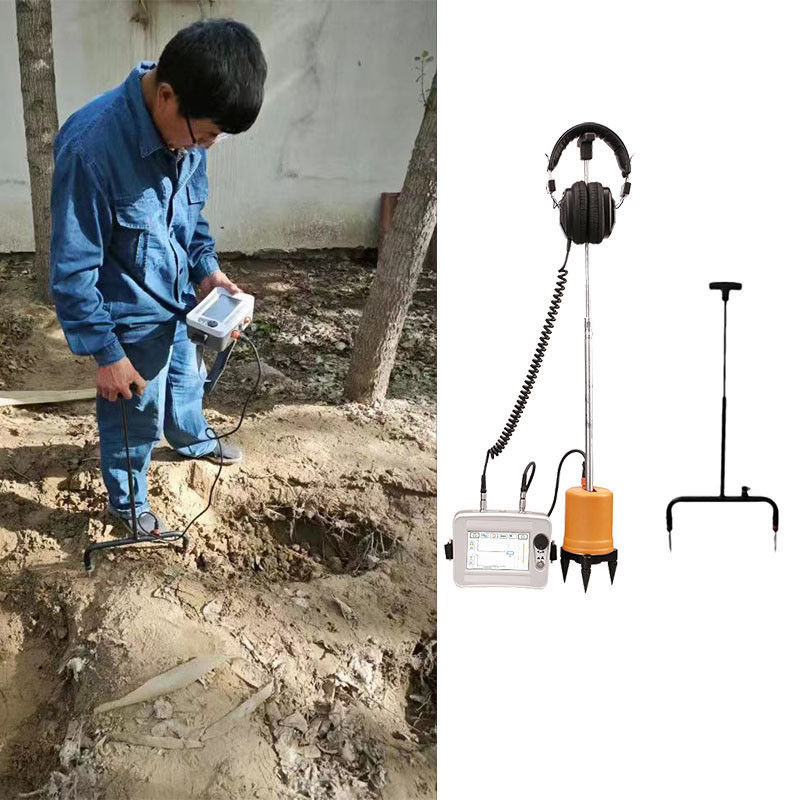

Composizione dello strumento
1. Localizzatore di guasti per cavi: individua con precisione i punti di guasto dei cavi all'interno del raggio di misurazione approssimativa.
2. Sonda: include sonda, sonda, tre artigli e biella, collegati al canale di ingresso per ricevere i segnali.
3. Indossare le cuffie; collegare il canale di ingresso dello strumento di puntamento (feedback del segnale di uscita).
4. Cavo di segnale a 7 conduttori: cavo di collegamento tra lo strumento di puntamento e la sonda (collegamento dello strumento di puntamento e della sonda).
5. Caricabatterie: collegare alla presa di ricarica dello strumento per la ricarica.
6. Telaio A: utilizzato durante il test utilizzando il metodo della tensione a gradino.
7. Cavo di collegamento a telaio A: localizzatore di guasti per cavi e cavo di collegamento a telaio A.
8. Perno di terra: un accessorio di corrispondenza per il telaio A.

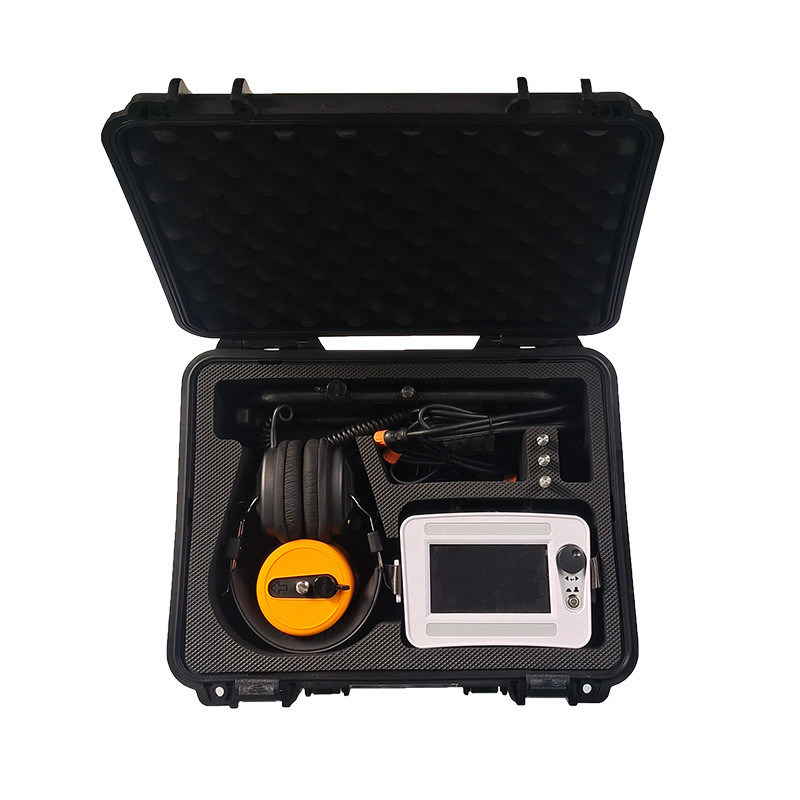

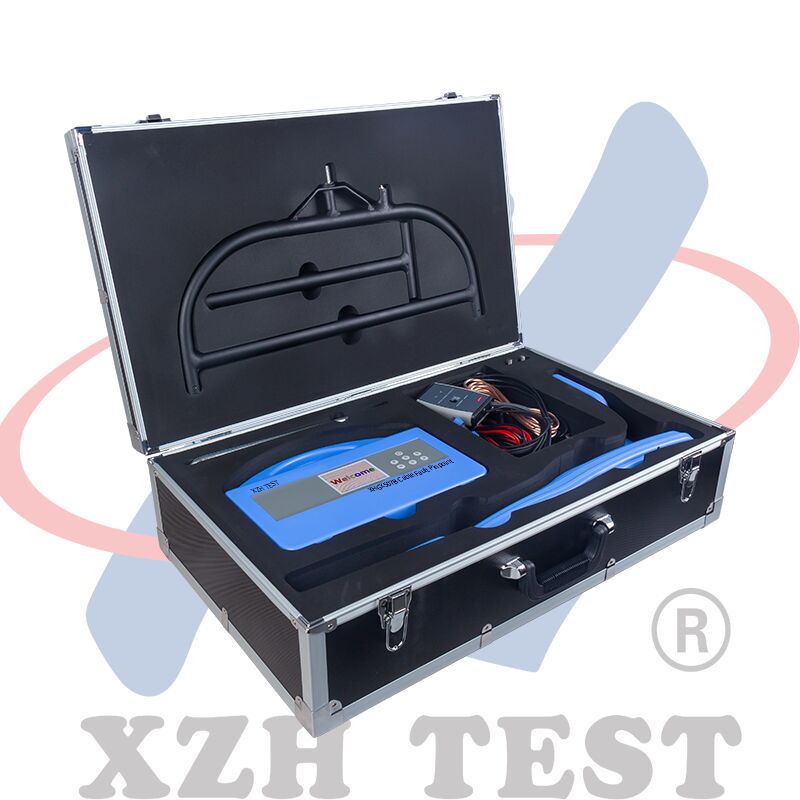

Lista di imballaggio
Una volta collegato il telaio A, entrerà automaticamente nell'interfaccia di test come mostrato a destra.

Si noti che nella parte inferiore del telaio A ci sono delle frecce, rosse e verdi, con il rosso nella parte anteriore e il verde nella parte posteriore. Ciò significa che il rosso indica la fine del cavo e il verde indica l'inizio del cavo.
Spostare lentamente il telaio A lungo il percorso di interramento del cavo verso l'estremità del cavo e osservare i cambiamenti nei grafici a barre rosse e verdi sullo schermo di prova. Questo riflette un cambiamento nella direzione della corrente.

A grande distanza dal punto di danneggiamento, le barre rosse e verdi sullo schermo appaiono leggermente irregolari e piccole.
Quando ci si avvicina al punto di guasto, ad esempio a circa 5 metri dal punto di guasto, si noterà che il grafico a barre rosse diventa molto grande, come mostrato nell'immagine sopra a sinistra.
Quando ci si trova direttamente sopra il punto di guasto o a circa 1-2 metri davanti e dietro il punto di guasto, si noterà che i grafici a barre rosse e verdi diventano molto piccoli e appaiono sullo schermo come mostrato nell'immagine in alto a destra.
Una volta superato il punto di guasto, ad esempio a circa 5 metri dal punto di guasto, si noterà che il grafico a barre verdi diventa molto grande.
In questo modo, cercando con pazienza, è possibile trovare la posizione del guasto.
Test sul posto
