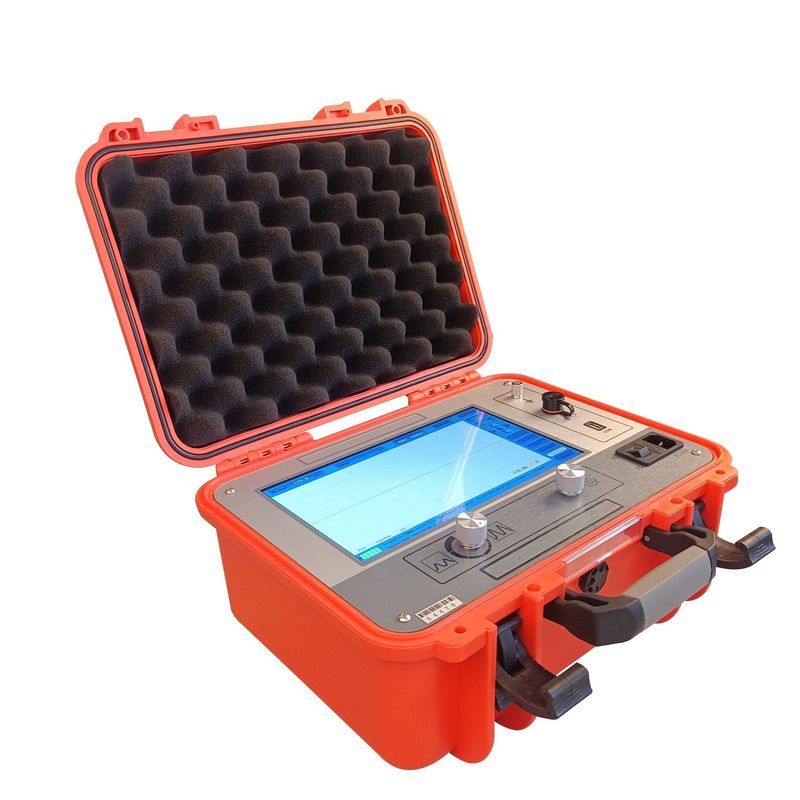

Localizzatore di guasti cavi TDR Tester Touch screen da 10,1 pollici Campionamento 400 MHz Portata 120 km Accoppiatore Multi-impulso | XHGG502A

Il tester di guasti cavi XHGG502A adotta un computer industriale integrato con touchscreen da 10,1 pollici e un'interfaccia software operativa semplice, che consente test interattivi uomo-macchina. Utilizza un design di circuiti integrati di livello industriale e un sistema operativo embedded per ottenere filtraggio del segnale, acquisizione, elaborazione dati, visualizzazione grafica e analisi grafica, completando la misurazione della velocità del cavo, il test della lunghezza del cavo, il test della distanza del guasto del cavo e il test di resistenza.

Questo tester di guasti cavi è uno strumento speciale per misurare e analizzare le condizioni e la distanza dei guasti dei cavi di alimentazione. È adatto per guasti a bassa resistenza, cortocircuito, circuito aperto e disconnessione di cavi di alimentazione, cavi coassiali ad alta frequenza, cavi per illuminazione stradale e fili interrati di vari materiali, sezioni e mezzi, nonché guasti ad alta resistenza di dispersione e scarica.

Modalità di lavoro: TDR (impulso a bassa tensione), ICE (corrente di impulso), ARM (metodo di riflessione dell'arco) con accoppiatore configurato.

• Schermo touchscreen TFT a colori da 10,1 pollici di livello industriale con un sistema integrato semplice e stabile;
• Funzioni di test della velocità d'onda del cavo, test della lunghezza del cavo e test della distanza del guasto;
• Campionamento continuo completamente automatico, acquisizione di forme d'onda in tempo reale, tempestiva e accurata;
• Impostazione automatica del campo di prova e analisi automatica delle forme d'onda per visualizzare la distanza di prova;
• Due modalità operative di touch screen e pulsanti codificati, semplici, veloci e affidabili;
• Dotato di metodo a impulsi a bassa tensione, metodo di scarica ad alta tensione e tecnologie di test a impulsi multipli (8 volte), visualizzazione fluida delle forme d'onda e facile interpretazione;

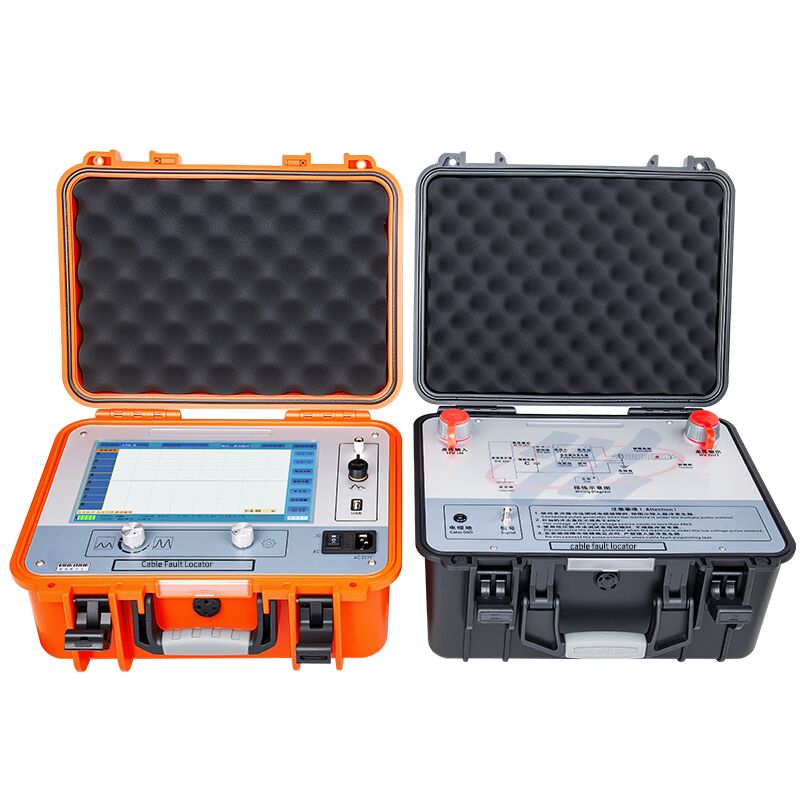

• Quando si utilizza il metodo a impulsi multipli, viene utilizzato con l'accoppiatore di impulsi per visualizzare 8 gruppi di forme d'onda ad alta e bassa tensione per un facile confronto;
• Archiviazione massiccia di forme d'onda di test: le forme d'onda testate sul campo possono essere memorizzate e recuperate per l'analisi;
• Retroilluminazione LED ad altissima luminosità di 280 nit con risoluzione 1024*600, adatta per ambienti con luce solare diretta;
• Batteria integrata agli ioni di litio ad alta capacità con ricarica rapida, che consente test in ambienti senza alimentazione;
• Adotta un telaio protettivo non inferiore a IP54.

Basato sul principio dell'onda viaggiante, l'XHGG502A applica segnali a impulsi al cavo sotto test e cattura gli echi riflessi nel punto di guasto dove cambia l'impedenza caratteristica, convertendo il tempo di riflessione in una precisa distanza di guasto. Quattro metodi di test sono integrati per coprire guasti da bassa resistenza a scarica ad alta resistenza:

Questo strumento fornisce agli ingegneri elettrici una soluzione affidabile e completa per la valutazione delle condizioni dei cavi di alimentazione e la pre-localizzazione dei guasti, contribuendo a ridurre al minimo i tempi di inattività attraverso una misurazione rapida e accurata della distanza dei guasti.
