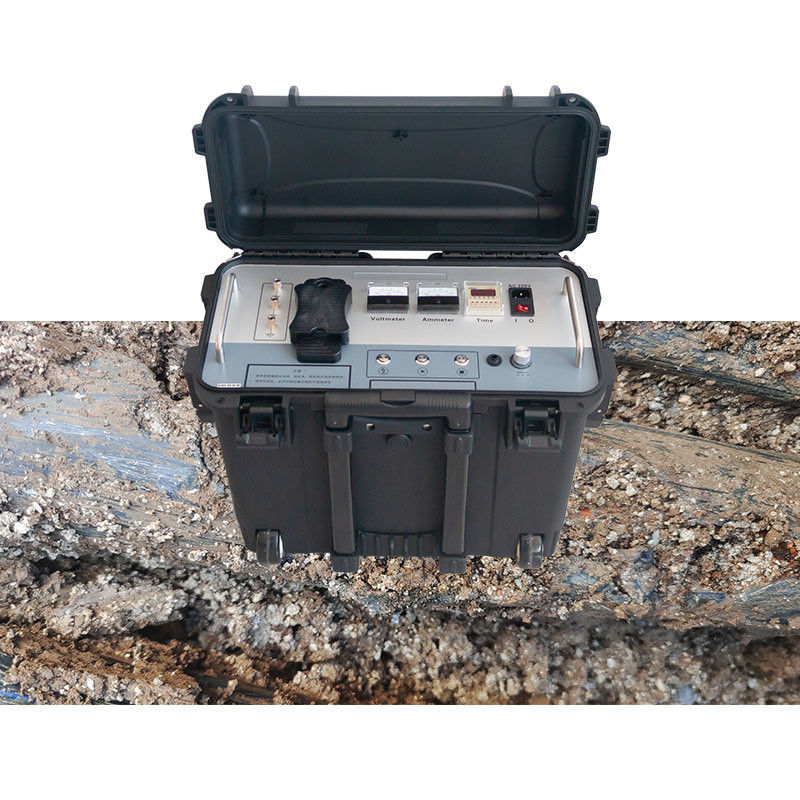

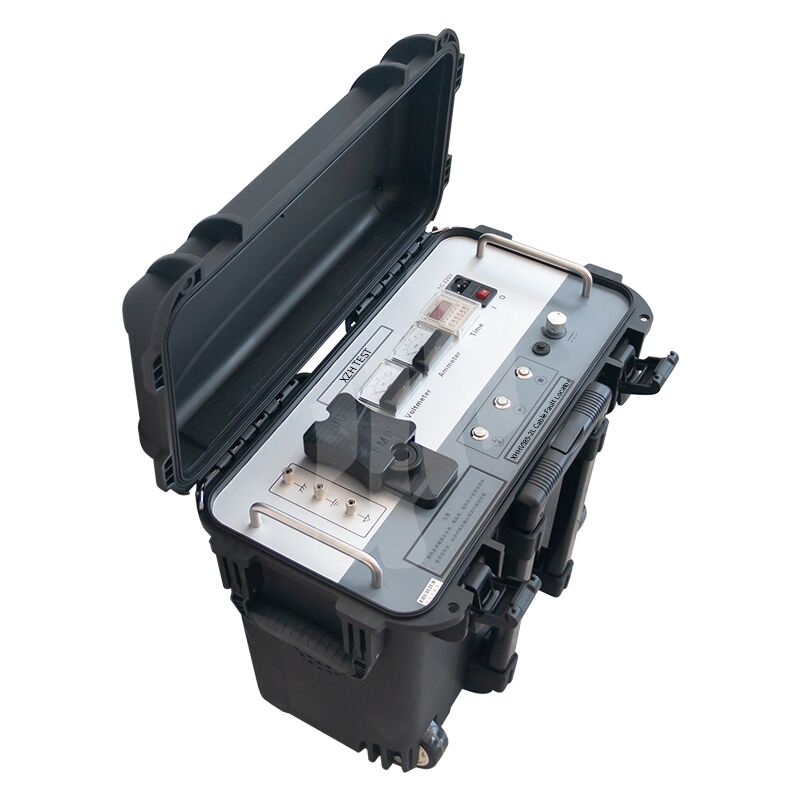

XHHV535-2L Generatore di impulsi DC da 35 kV, 1000 J per la localizzazione dei guasti dei cavi interrati
Questo generatore di impulsi ad alta tensione XHHV535-2L integra una sorgente ad alta tensione DC, un condensatore di accumulo di energia, un dispositivo a sfera di scarica, un dispositivo di scarica automatico e uno strumento sperimentale di fascia alta di tipo carrello.
L'apparecchiatura risolve completamente i problemi di praticità, portabilità, sicurezza e affidabilità dei dispositivi sperimentali tradizionali. Il generatore di impulsi ad alta tensione utilizza componenti elettronici ad alta tensione speciali ad alta precisione e alta stabilità e tecnologia ad alta frequenza ad alta tensione, rendendo l'intera macchina di struttura semplice.
Al fine di mantenere l'abitudine originale delle persone di utilizzare trasformatori e scatole operative per generare alta tensione DC, questo generatore di impulsi adotta una modalità operativa dal design umanizzato e integra un design di circuito micro-affidabile. È sicuro, affidabile e intuitivo. Raggiunge davvero l'effetto di non essere danneggiato dall'impatto e ha anche le funzioni di impatto a tempo automatico, impatto manuale e resistenza alla pressione. Attualmente è l'apparecchiatura ad alta tensione a impatto DC di tipo carrello più user-friendly in Cina.
Caratteristiche del prodotto
★ Con funzione di protezione automatica da sovracorrente, sovratensione e surriscaldamento;
★ Con funzione di tenuta alla tensione DC, funzione di scarica a impulsi;
★ Uscita a impulsi ad alta tensione uniforme e controllabile;
★ Funzione di protezione da cortocircuito super, che può far cortocircuitare direttamente a terra l'uscita ad alta tensione;
★ Ha un doppio display a puntatore di livello 1,5 per corrente e tensione, che è intuitivo e chiaro, e il processo di scarica a impulsi è chiaro a colpo d'occhio;
★ Misurazione della tensione lato alta tensione, in tempo reale e accurata;
★ Con protezione di avvio zero e funzione di uscita zero del potenziometro, sicuro e affidabile;
★ Design unico di misurazione ad alta tensione, nello stato di arresto, il voltmetro può indicare la tensione del condensatore in tempo reale;
★ Il tempo di scarica può essere impostato arbitrariamente entro un intervallo appropriato;
★ Con funzione di arresto di emergenza, in caso di emergenza, interrompere urgentemente l'uscita ad alta tensione.
| XHHV535-2L |
Generatore di impulsi ad alta tensione portatile da 35 kV con funzione di test di tenuta alla tensione DC |
| Alta tensione di impatto: |
0~32kV regolabile |
| Pressione parziale ad alta tensione |
precisione della tensione 2.5 |
| Condensatore integrato |
2μF |
| Potenza di scarica |
0-1024J |
| Polarità della tensione di uscita |
polarità negativa |
| Potenza di impatto |
400W |
| Protezione da sovracorrente |
8mA (più di 3 secondi) |
| Potenza di lavoro |
AC 220V ± 10%, 50Hz ± 2Hz(60Hz) |
| Polarità della tensione di uscita |
polarità negativa |
| Protezione da sovratemperatura |
65ºC |
| Peso |
<30kg |
| Temperatura ambiente |
-20~+50ºC |
| Volume |
540L×300W×450H mm |

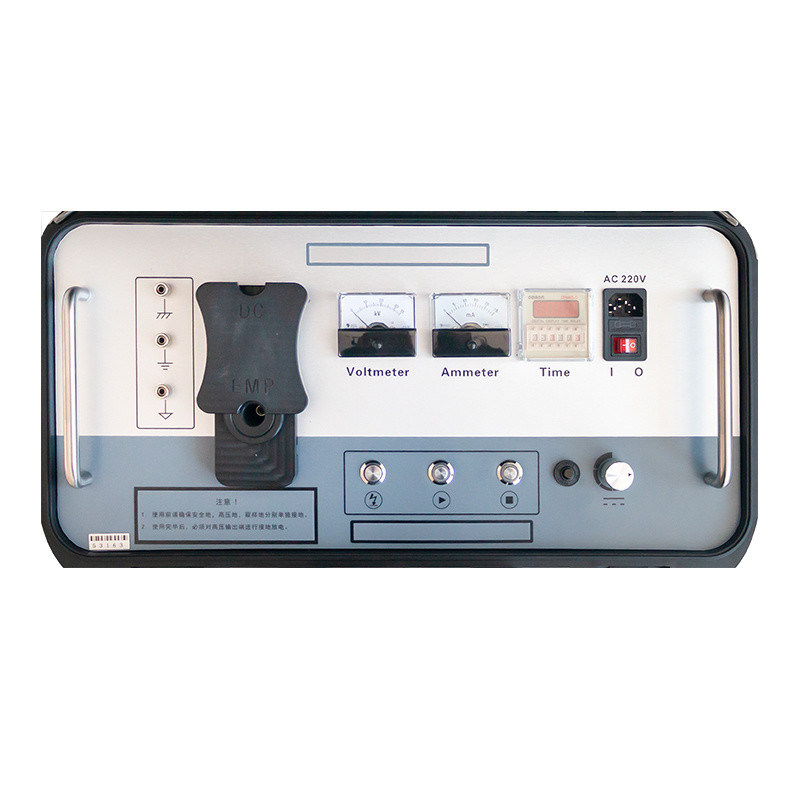

Descrizione della funzione del pannello
1. Messa a terra di sicurezza: La messa a terra dell'involucro dello strumento deve essere collegata in modo affidabile a terra per evitare che l'involucro dello strumento venga elettrificato o che le persone subiscano scosse.
2. Messa a terra ad alta tensione: nota anche come coda ad alta tensione, deve essere collegata a terra in modo affidabile per evitare perdite e scariche ad alta tensione. Un contatto scadente può causare l'incapacità di aumentare la tensione, danni da rottura ad alta tensione ai componenti interni dello strumento e incidenti di sicurezza causati da perdite interne o scariche dello strumento.
3. Punto di campionamento: Il terminale negativo del condensatore di accumulo di energia a impulsi ha un'alta tensione e deve essere collegato a terra in modo affidabile. Viene utilizzato per il campionamento quando la forma d'onda viene campionata nello stato di scarica ad alta tensione del tester di guasto del cavo. (Il campionamento senza scarica ad alta tensione richiede comunque una messa a terra affidabile).
4. Pulsante di scarica: premere questo pulsante per entrare in contatto con lo spazio della sfera e scaricare manualmente. (La durata di ogni pressione del tasto non può superare 1 secondo).
5.Pulsante di avvio ad alta tensione: Quando la luce del pulsante di avvio è accesa, significa che l'uscita di tensione è nello stato zero. Quando la luce è accesa, il pulsante di avvio è valido. Se la luce del pulsante di avvio non è accesa dopo aver acceso l'interruttore di alimentazione, ruotare la manopola di regolazione della tensione in senso antiorario fino a quando la luce non si accende. Quando la luce del pulsante di avvio è accesa, premere questo pulsante per avviare il dispositivo e generare l'uscita ad alta tensione.
6. Pulsante di arresto ad alta tensione: Al termine del test o in caso di anomalie, premere questo pulsante per interrompere l'uscita ad alta tensione, la luce ad alta tensione si spegne e la sfera di scarica interna smette di funzionare. Quando il pulsante di arresto è acceso, significa che c'è un'uscita ad alta tensione, e quando è spento, significa che non c'è un'uscita ad alta tensione.
7. Interruttore di protezione da sovracorrente: premere questo pulsante, la protezione da sovracorrente è attivata e questo pulsante si apre e la protezione da sovracorrente funziona. Solo quando questo pulsante è premuto, c'è un'uscita ad alta tensione. Dopo che la protezione da sovracorrente è stata attivata, deve essere spenta per scaricare.
8. Regolazione della tensione: Dopo aver acceso il dispositivo, è necessario prima ruotare la manopola in senso antiorario fino in fondo, premere il pulsante di avvio e quindi regolare in senso orario per aumentare l'alta tensione di uscita da piccola a grande e regolare in senso antiorario per diminuire l'alta tensione di uscita da grande a piccola.
9. Interruttore di alimentazione: "Marcia 1" accende l'interruttore di alimentazione AC 220V e "Marcia 0" spegne l'alimentazione del sistema.
10. Presa del fusibile: dove è installato il fusibile del sistema di alimentazione AC 220V.
11. Presa di alimentazione: alimentazione di lavoro dello strumento, porta di connessione AC 220V.
12. Impostazione del tempo: impostare l'intervallo di tempo di scarica.
13. Amperometro: indicazione della corrente sul lato a bassa tensione.
14. Voltmetro: Tensione di uscita ad alta tensione che indica il misuratore kV.
15. Uscita ad alta tensione (EMP): Durante la scarica a impatto, collegare la linea di uscita ad alta tensione.
16. Uscita ad alta tensione (DC): Quando la tensione di tenuta DC, collegare la linea di uscita ad alta tensione.Lista di imballaggioApplicazione: localizzazione dei guasti dei cavi interrati, test di tenuta alla tensione dei cavi
