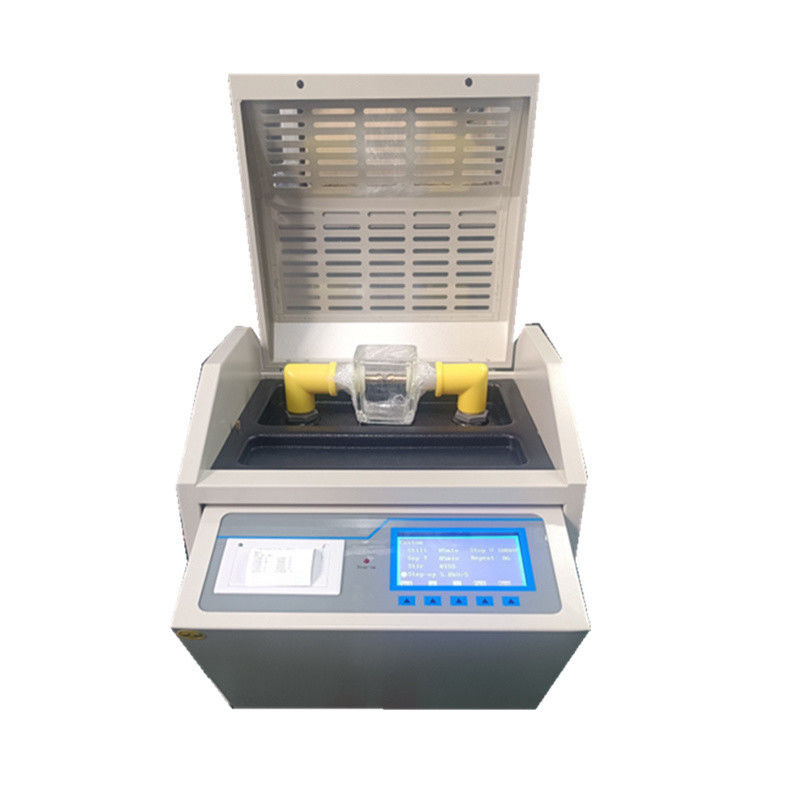

Testatore di olio di isolamento del trasformatore

This 100kV insulation oil dielectric strength tester is a high-accuracy instrument carefully developed by all scientific research and technical personnel of our company in accordance with the relevant provisions of the national standard GB507-1986 and the industry standard DL/T846.7-2004, sfruttando appieno i propri vantaggi, attraverso numerosi test sul campo e sforzi incessanti a lungo termine.Per soddisfare le esigenze dei diversi utenti, questa serie di strumenti può essere suddivisa in modelli a tazza singola, a tre tazze e a più tazze.Dato l'uso di un controllo microcomputer digitale completamente automatico, la precisione di misura è elevata, la capacità anti-interferenza è forte, ed è sicura e affidabile.

1Lo strumento è controllato da un microcontrollore di grande capacità e funziona in modo stabile e affidabile;

2Lo strumento è dotato di un circuito di controllo a larga portata per prevenire gli incidenti;

3. Opzioni di funzionamento multiple. Il programma strumentale è dotato di due metodi standard nazionali GB507-1986 e GB507-2002, standard industriale DL/429,standard internazionale IEC156 e operazioni personalizzate, in grado di adattarsi alle diverse scelte dei diversi utenti;

4. la coppa di olio dello strumento è fusa in una sola fase utilizzando vetri speciali, che eliminano i fenomeni di interferenza quali le perdite di olio;

5. Il progetto unico di campionamento laterale ad alta tensione dello strumento consente di inserire direttamente il valore di prova nel convertitore A/D,evitare errori causati nel circuito analogo e rendere i risultati di misurazione più accurati;

6. Lo strumento ha funzioni di protezione contro la sovra corrente, la sovra tensione, il corto circuito e altre funzioni all'interno, e ha una forte capacità antiinterferenza e una buona compatibilità elettromagnetica;

7Struttura portatile, facile da spostare, facile da usare all'interno e all'esterno.

Illustrazione delle fasi di funzionamento

Collegare il cavo di alimentazione, accendere l'interruttore di alimentazione, e lo schermo LCD visualizzerà la pagina di avvio (Figura 1)


sotto la pagina della figura 1, premere il tasto Impostazioni per accedere alla pagina del livello successivo (figura 2);

Nella pagina della figura 2, premere il tasto Select per spostare il cursore su GB1986, e premere il tasto Confirm per inserire la sottopagina di impostazione di GB 1986 (figura 3).

Nella pagina della figura 2, premere il tasto Selezionare per spostare il cursore su GB2002 e premere il tasto Conferma per inserire la sottopagina di impostazione GB2002 (figura 4).

Nella pagina della figura 2, premere il tasto Selezionare per spostare il cursore sull'impostazione dell'ora e premere il tasto Conferma per inserire la sottopagina impostazione dell'ora (figura 5).

Nella pagina mostrata nella figura 2, premere il tasto Selezionare per spostare il cursore su Impostazioni personalizzate e premere il tasto Conferma per accedere alla sottopagina Impostazioni personalizzate (figura 6);

Quando l'interfaccia di prova raggiunge i 100KV, il display LCD mostra:verrà visualizzato che il test è completato. Quindi premere il tasto Conferma per tornare alla pagina di avvio (Figura 1).

valore di tensione e valore medio della coppa dell'olio (figura 7).
