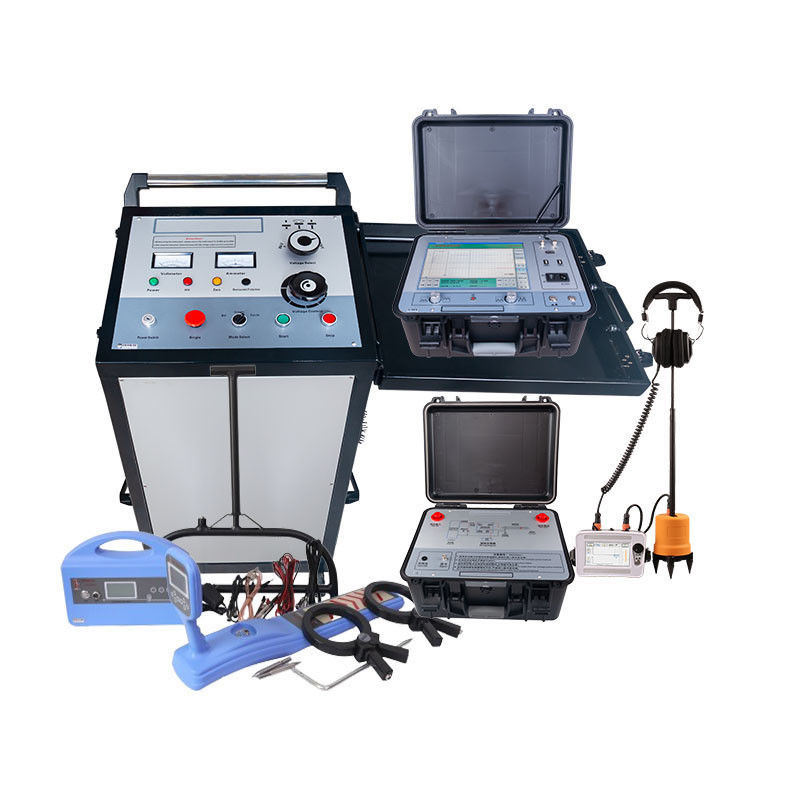

32kV 2000J Arc Digital Underground Portable Cable Fault Locator System Sistema di localizzazione dei guasti dei cavi

Il sistema di localizzazione guasti cavi XZH TEST è progettato per la rilevazione di guasti su cavi interrati fino a 35kV.

★ Prelocalizzazione del guasto del cavo: con il riflettometro XHGG502 basato sul metodo di riflessione a impulsi a bassa tensione (TDR), ICE (metodo di prova a corrente impulsiva), metodo di riflessione ad arco a impulsi multipli (ARC-multi-short).

★ Tracciamento del percorso del cavo, rilevamento della profondità di interramento e identificazione di cavi sotto tensione e fuori tensione: il localizzatore multifunzione per cavi e tubi XHGX507 è un localizzatore completamente digitale con display chiaro e posizionamento affidabile. Istruzioni operative grafiche e indicazione sonora, che lo rendono il localizzatore di tubi più facile da usare disponibile oggi. Alimentato da una batteria ricaricabile, può anche visualizzare la profondità del cavo e la corrente.

★ Localizzazione precisa del guasto del cavo: XHDD503C utilizza il metodo di sincronizzazione acustico-magnetica, visualizza le forme d'onda del suono e del magnetismo su display digitale, giudica il punto di guasto del cavo in base alla differenza di tempo e all'auricolare, rendendo il rilevamento più facile.

Ilsistema portatile di localizzazione guasti caviè configurato con il localizzatore di guasti cavi ARC rimovibile con luminosità ultra-elevata, ampio schermo LCD da 12,1" con controllo touch, rendendo il processo di prelocalizzazione del guasto rapido, facile ed efficiente.

Il generatore di sovratensione ad alta tensione 2048 J XHHV535-4TS è accompagnato da un interruttore dei livelli di sovratensione che consente di raggiungere la massima energia di impulso di sovratensione a 8, 16 e 32 kV.

Dispone di sistemi di garanzia della sicurezza dell'operatore e fornisce una soluzione tecnica affidabile e completa per i guasti dei cavi a bassa e media tensione.

Lo strumento di localizzazione guasti cavi XHDD503C utilizza il metodo di sincronizzazione acustica e magnetica per determinare il punto di guasto del cavo di alimentazione. Il flashover elettronico viene generato dal generatore di scarica a impulsi, prelevato e amplificato dalla sonda corrispondente e la posizione precisa del punto di guasto viene determinata dal giudizio uditivo e visivo. È un dispositivo che completa il posizionamento preciso del punto di guasto del cavo all'interno dell'intervallo di misurazione approssimativa e raccoglie la differenza di tempo acustica e magnetica. Integra la tecnologia di posizionamento, i test assistiti dal percorso e altre tecnologie, fornendo più modalità di test e informazioni di prompt ricche e diverse per completare in modo efficiente e accurato la localizzazione del guasto del cavo.
Questo strumento a punto fisso è adatto per guasti a bassa resistenza, cortocircuiti, circuiti aperti e disconnessioni di cavi di alimentazione, cavi coassiali ad alta frequenza, cavi di illuminazione stradale e fili interrati realizzati con vari materiali con diverse sezioni trasversali e supporti, nonché perdite ad alta resistenza e flashover ad alta resistenza. Guasto. I parametri tecnici sono conformi ai "Requisiti anti-interferenza GB/T 18268.1 per le apparecchiature di prova utilizzate nei siti industriali".






Custodia portatile impermeabile con grado di protezione non inferiore a IP54.
Caratteristiche
1. L'LCD touch-high brightness da 5 pollici garantisce la visibilità alla luce solare.
2. Adottare la tecnologia di posizionamento sincrono acustico e magnetico per calcolare automaticamente la differenza di tempo acustica e magnetica.
3. Il valore di guadagno e il valore di trigger del segnale acustico e del segnale magnetico possono essere regolati manualmente per adattarsi a vari ambienti.
4. Dispone della tecnologia di riduzione del rumore di fondo e può scegliere tra una varietà di metodi di filtraggio.
5. Dispone di funzioni di riduzione del rumore di fondo BNR e di riduzione del rumore di silenziamento.
6. Ha l'indicazione di deviazione del percorso.
7. Dotato di sensori di segnale di isolamento fisico multistrato, grado di impermeabilità IP65.
8. Batteria al litio di grande capacità integrata, lungo tempo di standby, dotata di caricabatterie rapido.
9. Piccolo e leggero, facile da usare e semplice interfaccia uomo-macchina.
Indicatori tecnici

XHGG502 Prelocalizzatore di guasti cavi ARC
Rileva in modo accurato e rapido il principale guasto di isolamento dei cavi di alimentazione con livelli di tensione di 35KV e inferiori; calibra la lunghezza del cavo; testa approssimativamente la distanza del guasto del cavo

• Prelocalizzazione dei guasti del cavo con il riflettometro XHGG502 basato sul

Prelocalizzazione del guasto del cavo: con il riflettometro XHGG502 basato sul metodo di riflessione a impulsi a bassa tensione (TDR) e sul metodo di decadimento ad alta tensione (flashover) (DECAY), metodo di riflessione ad arco (singolo colpo/multi-shot).
Esistono tre modalità di test di XHGG502, impulso a bassa tensione, flashover ad alta tensione, ARC multi-shot.
L'immagine sottostante mostra la distanza del guasto del cavo misurata utilizzando la modalità di test ARC multi-shot di XHGG502.

 L'immagine sottostante mostra la distanza del guasto del cavo misurata utilizzando la modalità di test flashover ad alta tensione di XHGG502


 L'immagine sottostante mostra la lunghezza del cavo o la distanza del guasto del circuito aperto del cavo misurata utilizzando la modalità di test a impulsi a bassa tensione di XHGG502. Quando si utilizza il metodo a impulsi a bassa tensione, non è necessario collegare il generatore di impulsi ad alta tensione. Altri metodi di test devono essere utilizzati in combinazione con un generatore di impulsi ad alta tensione.

Specifiche tecniche

Il localizzatore di tubi per cavi interrati XHGX507 viene utilizzato principalmente per la localizzazione dei guasti dei cavi, l'identificazione dei cavi, il percorso dei cavi e la misurazione della profondità. Può completare attività che in passato potevano essere svolte solo da pochi set di strumenti.


Caratteristiche
L'LCD a grande schermo visualizza l'intensità del segnale e le barre, le frecce e i messaggi vocali facilitano all'operatore il giudizio della posizione sotterranea del cavo e del punto di guasto. Una persona può fare tutto.
Design completamente digitale, display grafico LCD a grande schermo chiaro e posizionamento affidabile
Portatile e leggero, facile da trasportare
Batteria ricaricabile integrata
Ohmetro integrato per misurare la resistenza dell'anello del cavo
Può essere utilizzato per rilevare guasti di isolamento fino a 2 MΩ a terra
Con funzione di retroilluminazione per adattarsi al funzionamento notturno
Ohmetro integrato per misurare la resistenza dell'anello del cavo
Visualizza la profondità e la corrente del cavo
Tutti gli accessori

L'XHHV535-4TS generatore di impulsi ad alta tensione può essere utilizzato per la scarica a impulsi e il test di tenuta in caso di guasto del cavo a bassa e alta tensione. All'interno sono installati un modulo di forma d'onda di campionamento dei guasti del cavo di prova ad alta precisione e un piccolo trasformatore, che possono davvero ottenere l'effetto di non essere danneggiati dall'impatto, e ha anche le funzioni di impatto a tempo automatico, impatto manuale e test di tenuta.
Questo dispositivo integra una sorgente CC ad alta tensione, un condensatore di accumulo di energia, un dispositivo a sfera di scarica, un dispositivo di scarica automatica e un dispositivo di commutazione del livello di tensione in uno strumento sperimentale di fascia alta di tipo carrello. È uno strumento sperimentale di fascia alta di tipo carrello. L'apparecchiatura risolve completamente i problemi di facilità d'uso, portabilità, sicurezza e affidabilità dei dispositivi sperimentali tradizionali.
Quando il generatore di impulsi ad alta tensione di tipo carrello XHHV535-4TS viene utilizzato, dopo aver selezionato l'interruttore di funzione, premere il pulsante di avvio per eseguire il lavoro di aumento ad alta tensione. Dopo l'uso, premere il pulsante di arresto e il sistema interno rilascerà automaticamente la tensione residua elevata sull'accumulatore.Il generatore di sovratensione ad alta tensione ha anche la funzione di protezione a zero avviamento, che può rendere il funzionamento del dispositivo più sicuro e affidabile. Ha una funzione di protezione da cortocircuito super, che può far funzionare l'uscita ad alta tensione direttamente a terra.Con la funzione di commutazione della gamma di tensione a tre marce e della capacità del condensatore, gli utenti possono scegliere diverse marce di adattamento della tensione dell'apparecchiatura in base alle diverse esigenze di tensione del cavo, rendendo il processo di test più semplice.Generatore di sovratensione ad alta tensione XHHV535-4TSLivelli di tensione di sovratensione e regolazione
intervalli Livello 1: 0-8KV
