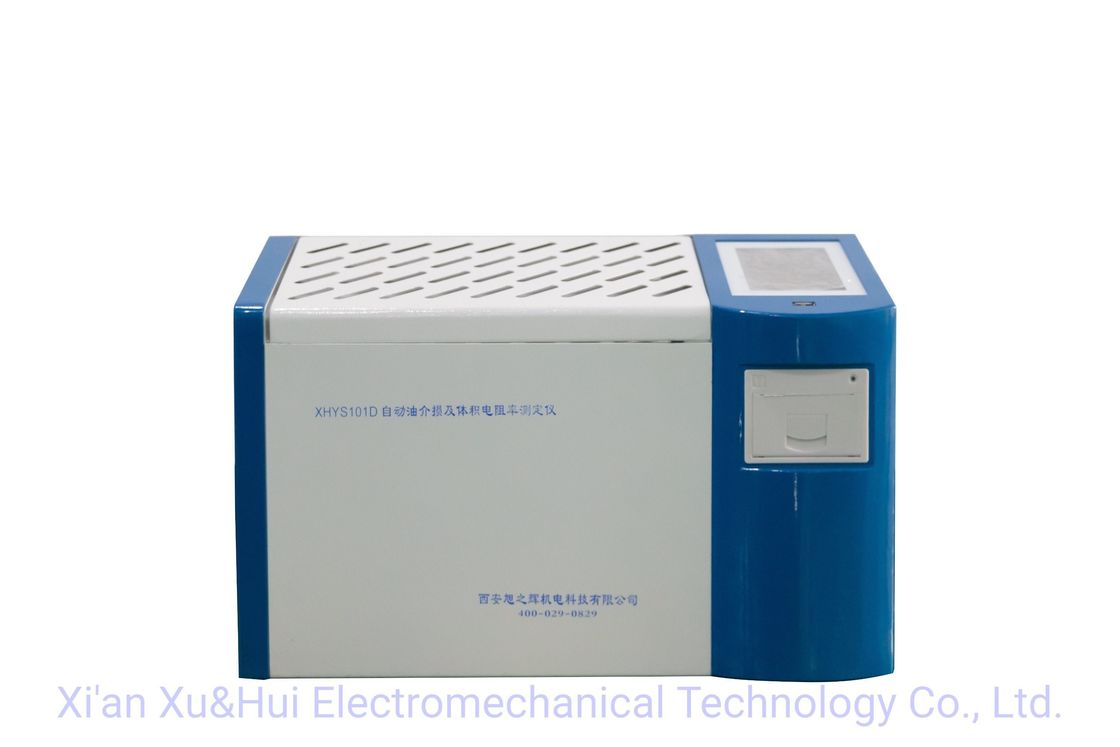

Personalizzazione XHYS101 Sistema di misurazione del fattore di dissipazione dell'olio di isolamento e della resistività
Introduzione
Il sistema di misurazione del fattore di dispersione dell'olio di isolamento e della resistività DTL è progettato e fabbricato in base alla norma GB/T5654-2007 del materiale isolante liquido di permissività relativa.misurazione del fattore di perdita dielettrica e della resistività della corrente continua.È utilizzato per misurare il fattore di dissipazione dielettrica e la resistività CC dell'olio isolante e di altri liquidi isolanti.e integra la cella di prova, regolatore di temperatura, sensore di temperatura, ponte di prova di perdita dielettrica, potenza di prova CA, condensatore standard, contatore di alta resistenza, fonte di alta tensione CC e altri componenti principali.Lo strumento adotta la tecnologia digitale completa e tutte le misure automatiche intelligenti, è dotato di grande schermo a colori (800*480) display LCD, che ogni passo ha richiesto il cinese, i risultati dei test possono essere memorizzati automaticamente e la stampa di uscita,in modo che l'operatore senza formazione professionale possa utilizzarlo con competenza.
Funzioni e caratteristiche principali
1. La cella di prova utilizzata della struttura a tre elettrodi in linea con la norma nazionale GB/T5654-2007, con spaziamento degli elettrodi di 2 mm,può eliminare gli effetti della capacitanza di fuga e delle perdite sui risultati dei test di perdita dielettricaL' apparato è
Il campione di prova è dotato di un interruttore di solenoide per il drenaggio dell'olio e, in caso di mancata rimozione, può essere svuotato e risciacquato con il campione di prova.
2. Lo strumento adotta l'algoritmo di controllo della temperatura PID per riscaldamento ad induzione a media frequenza.riscaldamento uniforme, velocità elevata, controllo conveniente, controllo rigoroso della temperatura entro il range di errore della temperatura prestabilita.
Il condensatore standard interno è una capacitanza di tre elettrodi SF6 riempita di gas, e la sua perdita dielettrica e la capacità elettrica del condensatore sono indipendenti dalla temperatura ambiente, dall'umidità e da altri effetti,in modo che la precisione dello strumento possa essere garantita anche dopo un uso prolungato.
4. L'alimentazione di prova AC utilizzando la conversione AC-DC-AC, evita efficacemente le fluttuazioni della tensione della rete e della frequenza sull'effetto di precisione della misurazione della perdita dielettrica.lo strumento può funzionare correttamente.
5. Perfetta funzione di protezione; quando c'è sovra tensione, sovra corrente o corto circuito ad alta tensione, gli strumenti possono tagliare rapidamente la pressione ed emettere un messaggio di avvertimento.Quando la temperatura del sensore non funziona o non è collegato, lo strumento emetterà anche un messaggio di avvertimento.
6C'è un relè di limitazione della temperatura nel riscaldamento ad induzione a media frequenzaQuando la temperatura supera i 120 gradi, lo strumento libera il relè e interrompe il riscaldamento.
7. più conveniente il parametro sperimentale è impostato. gamma di impostazione della temperatura 0 ~ 125oC, gamma di impostazione della tensione AC 500 ~ 2000V, gamma di impostazione della tensione DC 0 ~ 500V.
8. Utilizzando un display LCD a grande schermo, con retroilluminazione e visualizzazione chiara. Interfaccia amichevole, basta seguire il menu cinese, inserire il comando, lo strumento può essere testato automaticamente.E memorizzare e stampare automaticamente i risultati dei test.
9. Con orologio in tempo reale integrato, la data e l'ora del test possono essere salvate, visualizzate e stampate con i risultati del test.
10. Funzioni di taratura della cella secca pulita. La misurazione della capacità della cella secca e del fattore di perdita dielettrica può determinare le sue condizioni di pulizia e montaggio.
i dati di taratura sono salvati automaticamente in modo da facilitare il calcolo della permissività relativa e della resistività della corrente continua.
