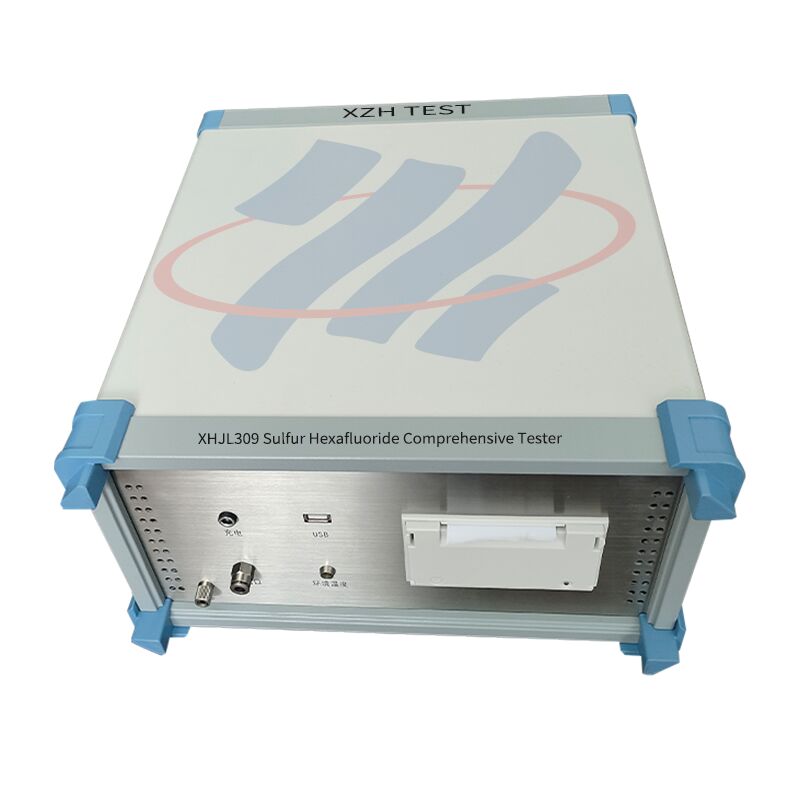

Analizzatore di gas SF6 — Tester di umidità, purezza e decomposizione
Modello: XHZH309 | Tester completo SF6 3-in-1 per test di potenza
Panoramica del prodotto
Il tester completo SF6 XHZH309 integra un igrometro, un misuratore di purezza SF6 e un analizzatore di prodotti di decomposizione SF6 in un unico strumento, sostituendo le funzioni di tre dispositivi separati. Con un unico rilievo sul campo, l'operatore completa il rilevamento di tutti e tre gli indicatori, risparmiando fino a due terzi del gas di misurazione utilizzato, riducendo il carico di lavoro e migliorando l'efficienza del lavoro. Lo strumento visualizza direttamente il punto di rugiada, l'umidità (ppm), la purezza SF6, il contenuto di SO2, H2S e CO insieme alla temperatura ambiente, all'umidità, all'ora e alla data, fornendo un quadro completo delle condizioni del gas SF6 negli interruttori, nelle camere GIS e in altre applicazioni di test di potenza.
Applicazioni e pubblico di riferimento: Progettato per centri di manutenzione di sottostazioni di società di rete, istituti di supervisione e test di generazione di energia, team di progetto di linee isolate da gas (GIL) e bus a fase isolata, organizzazioni di supervisione e ispezione di qualità di ingegneria elettrica e appaltatori di retrofit e aggiornamento di capacità di sottostazioni che necessitano di misurare il punto di rugiada, la purezza e i prodotti di decomposizione del gas SF6 durante i test di routine, la messa in servizio e l'accettazione di apparecchiature ad alta tensione.
Specifiche chiave
| Parametro |
Specifiche |
| Modello |
XHZH309 |
| Intervallo di misurazione della purezza |
0% ∼ 100%, precisione 0,5%, tempo di misurazione 2 minuti |
| Intervallo punto di rugiada |
-80°C ∼ +20°C |
| Precisione punto di rugiada |
±1,0°C (-60°C ∼ +20°C); ±2°C (-80°C ∼ -60°C) |
| Intervallo H2S / SO2 / CO |
0 ∼ 100 ppm, rilevamento minimo 0,1 ppm, precisione 0,5%, ripetibilità 2% |
| Tempo di risposta |
A +20°C: 63% in 5s, 90% in 45s; (-60°C ∼ +20°C): 63% in 10s, 90% in 240s |
| Temperatura ambiente |
-30°C ∼ +60°C (operativo -40°C ∼ +80°C) |
| Umidità ambiente |
0 ∼ 100% RH |
| Alimentazione |
AC 220V / batteria ricaricabile integrata |
| Prestazioni della batteria |
Oltre 10 ore di lavoro continuo; tempo di ricarica ≤ 20 ore |
| Archiviazione dati |
Fino a 200 gruppi di dati di test |
| Peso |
5 kg |
| Dimensioni |
250 × 150 × 300 mm |
| Certificazione |
ISO / CE |
Caratteristiche di prestazione
Vero design 3-in-1: Combina igrometro, misuratore di purezza e analizzatore di prodotti di decomposizione in un unico strumento, sostituendo tre dispositivi separati e un terzo del carico di lavoro sul campo.
Misurazione a risparmio di gas: Completa tutti e tre gli indicatori in un unico rilievo sul campo, risparmiando fino a due terzi del consumo di gas SF6 per ciclo di test.
Test rapido: La misurazione del punto di rugiada richiede circa 5 minuti per intervallo, mentre le misurazioni di purezza e decomposizione richiedono ciascuna circa 2 minuti.
Connettori autobloccanti a tenuta di gas: Giunti autobloccanti importati dalla Germania garantiscono una connessione sicura e affidabile senza perdite di gas.
Archiviazione dati di grande capacità: Memorizza fino a 200 gruppi di dati di test con un display a curva su schermo grande che mostra il processo di misurazione del punto di rugiada.
Portabilità leggera: Pesa solo 5 kg con una batteria ricaricabile integrata che supporta oltre 10 ore di lavoro continuo, ideale per team di test mobili.
Quando testare il gas SF6
Accettazione e messa in servizio: Verificare il punto di rugiada, la purezza e i prodotti di decomposizione di interruttori e camere GIS appena installati prima dell'energizzazione per stabilire dati di base.
Test preventivi di routine: Supervisione periodica della qualità del gas SF6 durante i cicli di manutenzione programmati per rilevare precocemente l'ingresso di umidità e il degrado dell'isolamento.
Dopo il riempimento del gas: Confermare la qualità del gas dopo il rabbocco o il riempimento completo per garantire che il nuovo gas soddisfi le specifiche prima di rimettere in servizio l'apparecchiatura.
Dopo lo sgancio per guasto: Controllare i prodotti di decomposizione (SO2, H2S, CO) dopo guasti interni o operazioni di commutazione per valutare la gravità dell'arco all'interno della camera.
Indagine sull'allarme di umidità: Risolvere i problemi degli allarmi del punto di rugiada e identificare la fonte di umidità, supportando decisioni mirate di essiccazione o trattamento del gas.
D1: Quali funzioni combina il tester completo SF6 XHZH309?
Combina un igrometro, un misuratore di purezza SF6 e un analizzatore di prodotti di decomposizione SF6 in un unico strumento, misurando punto di rugiada, umidità (ppm), purezza SF6, contenuto di SO2, H2S e CO in un unico rilievo sul campo.
D2: Quanto gas consente di risparmiare il design 3-in-1?
Completare tutti e tre i test degli indicatori con un unico strumento e un unico flusso di gas consente di risparmiare fino a due terzi del consumo di gas di misurazione rispetto all'utilizzo di tre strumenti separati.
D3: Qual è l'intervallo di misurazione e la precisione?
L'intervallo di purezza è 0-100% con precisione dello 0,5%, l'intervallo del punto di rugiada è da -80 a +20 gradi C e gli intervalli di H2S, SO2 e CO sono 0-100 ppm con rilevamento minimo di 0,1 ppm e precisione dello 0,5%.
D4: L'analizzatore è portatile per i test sul campo?
Sì, pesa solo 5 kg ed è alimentato da una batteria ricaricabile integrata che supporta oltre 10 ore di lavoro continuo, con connettori autobloccanti importati dalla Germania per connessioni sul campo sicure e a tenuta di gas.
D5: Quanti dati di test possono essere memorizzati?
Lo strumento può memorizzare fino a 200 gruppi di dati di test e visualizza il processo di misurazione del punto di rugiada con una funzione di curva su schermo grande per un'analisi e una revisione convenienti.
