Tester di Deformazione degli Avvolgimenti del Trasformatore Tester per Trasformatori Analizzatore di Impedenza SFRA Risposta in Frequenza 10Hz-10MHz|XHBX1502

Name: Tester di Deformazione degli Avvolgimenti del Trasformatore Tester per Trasformatori Analizzatore di Impedenza SFRA Risposta in Frequenza 10Hz-10MHz|XHBX1502
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1502
Price: 4,115.00 USD
Availability: InStock

Dettagli del prodotto:

Luogo di origine:	Cina
Marca:	XZH Test
Certificazione:	CE, ISO
Numero di modello:	XHBX1502

Informazione dettagliata

Luogo di origine:

Cina

Marca:

XZH Test

Certificazione:

CE, ISO

Numero di modello:

XHBX1502

Modello n.:

XHBX1502

Energia:

Elettricità

Personalizzato:

Personalizzato

Colore:

Argento

Pacchetto di trasporto:

Cassa di legno esportata

Marchio:

Test XZH

Origine:

Cina

Capacità di alimentazione:

2000 pezzi/anno

Dimensioni del pacchetto:

45.00cm * 36.00cm * 25.00cm

Peso lordo del pacco:

50.000 kg

Personalizzazione:

Disponibile

Servizio post-vendita:

Dopo la vendita seriva

Garanzia:

12 mesi

Costo di spedizione:

Contattare il fornitore per informazioni sul trasporto e sui tempi di consegna stimati.

Pagamento di sostegno in USD

Pagamenti sicuri:

Ogni pagamento che effettui su Made in-China.com è protetto dalla piattaforma.

Politica di rimborso:

Richiedi un rimborso se il tuo ordine non viene spedito, è mancante o arriva con problemi relativi a

Evidenziare:

High Light

Evidenziare:

Analizzatore SFRA per trasformatori

Tester SFRA per trasformatori personalizzato

Analizzatore di frequenza a scansione argentato

Trading Information

Quantità di ordine minimo:

1 Unità

Prezzo:

Negoziabile

Imballaggi particolari:

Scatola di legno

Tempi di consegna:

5-8 giorni di lavoro

Termini di pagamento:

T/t

Capacità di alimentazione:

2000 unità/anno

Descrizione di prodotto

XHBX1502

Il tester di deformazione dell'avvolgimento del trasformatore XHBX1502 (metodo di risposta a frequenza) è utilizzato per testare trasformatori di potenza da 6 KV in su e altri trasformatori per scopi speciali.
XHBX1502 transformer winding deformation tester uses the frequency response analysis method to measure the winding deformation of the transformer according to the national power industry standard DL/T911-2004Il compito è quello di rilevare le caratteristiche di risposta amplitudine-frequenza di ciascun avvolgimento del trasformatore e confrontare i risultati di rilevamento verticalmente o orizzontalmente.Il grado di variazione della caratteristica di risposta amplitudine-frequenza determina la deformazione che può verificarsi nell'avvolgimento del trasformatore.

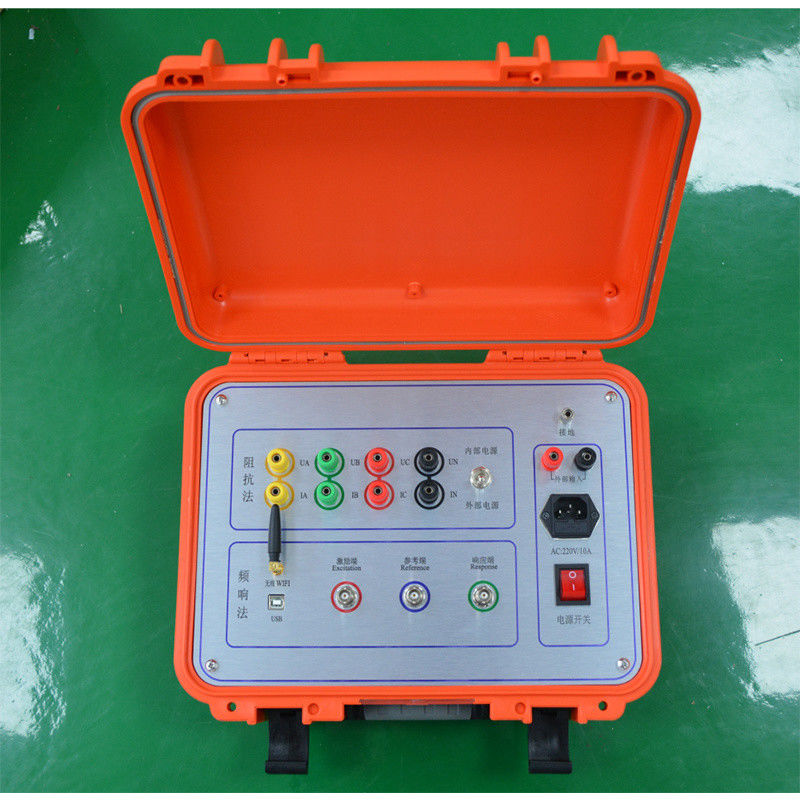

Il tester di deformazione dell'avvolgimento del trasformatore XHBX1502 (metodo di risposta a frequenza) è costituito da una parte di misura e da una parte di software di analisi.La parte di misura è una scatola nera composta da generazione e misurazione del segnaleLa parte di analisi è completata da un computer portatile e la parte di misurazione è collegata al computer portatile tramite USB o rete.

Caratteristiche principali
1La prova può essere effettuata senza sollevare il coperchio e smontare il trasformatore.
2Adottare il metodo di misurazione più diffuso.
3Questo strumento può misurare i trasformatori superiori a 6 kV.
4. Utilizza una struttura divisa, test host e il computer host sono stati collegati da USB o connessione di rete, può utilizzare liberamente quando è stato collegato.
5Il cablaggio del campo è semplice, facile da usare.
6- gamma dinamica di misurazione: -120 dB ~ +20 dB.
7Il software di analisi è potente e gli indicatori software e hardware soddisfano lo standard nazionale DL/T911-2004.
8. Misurazione della spazzatura con distribuzione lineare o logaritmica.
9Il canale di risposta ha più intervalli e regola automaticamente il range durante il processo di misurazione.

Principali parametri tecnici
1Port di prova e porta del PC: USB o rete.
2Fonte di segnale: lo strumento ha un canale di uscita del segnale come segnale di eccitazione della frequenza di scansione; il segnale di uscita è un'onda sinusoidale standard,l'ampiezza di uscita del segnale può essere regolata da un software, l'ampiezza massima è±20V, e l'impedenza di uscita del segnale è di 50Ω.
3Due canali di acquisizione, uno per acquisire il segnale di eccitazione e uno per raccogliere il segnale di risposta per il calcolo della funzione di trasferimento.
4Il canale di eccitazione è misurato come un intervallo fisso:±10V; il canale di risposta ha più intervalli e il range viene regolato automaticamente durante il processo di misurazione.±25V.
5Precisione di quantizzazione del canale di acquisizione: 12 bit.
6Errore statico massimo del canale di acquisizione: 0,5%.
7Capacità massima di stoccaggio per canale: 64K campioni.
8La velocità di campionamento massima per canale: 20 Msps.
9Impedenza di ingresso del canale di acquisizione: 1MΩ.
10Intervallo di prova di scansione: 10Hz-10MHz.
11. Metodo di scansione: metodo di misurazione con distribuzione lineare o logaritmica.
12Accuratezza della frequenza di scansione: l'accuratezza della frequenza del segnale sinusoidale di uscita della fonte di segnale non è superiore allo 0,005%.
13. Frequenza di prova di scansione: modalità fissa o definita dall'utente.
14. Risponde agli standard nazionali dell'industria energetica: DL/T911-2004.

Imballaggio:Cassa di legno riempita di schiuma

Spedizione:via aerea, via mare, via espressa, ecc.

Tempo di spedizione:Da 7 a 15 giorni se sono in magazzino.

Dati tecnici a doppio metodo (manuale 2025)

Metodo	Parametro	Specificità
Risposta di frequenza (SFRA)	Distanza di scansione	10Hz - 10MHz, 40000 punti di scansione, risoluzione 0,25kHz / 0,5kHz / 1kHz
	Intervallo di ampiezza	-120 dB a +20 dB
	Accuratezza dell'ampiezza	0.1 dB
	Precisione della frequenza di scansione	00,005%
	Impedanza di uscita/ingresso del segnale	Impedenza di uscita ± 20V, impedenza di uscita 50Ω, impedenza di ingresso 1MΩ
	Ripetibilità in stessa fase	990,9%
Impedanza (cortocircuito)	Precisione di misura	Classe di tensione 0,2 classe di corrente 0,2
	Intervallo di impedenza	0 - 100%
	Intervallo di tensione	AC 25V - 500V
	Intervallo di corrente	AC 0.1A - 10A
	Umidità di esercizio	0 - 80%
	Dimensione/peso dell'unità	340 x 240 x 210 mm / 20 kg
Sistema e conformità		Acquisizione A/D a 16 bit a doppia canale ad alta velocità, connessione USB al notebook PC, generazione automatica di report Word, alimentazione interna a 220 V o esterna, conforme a DL/T911-2004 e DL/T1093-2008

Pubblico di riferimento

progettato per le società di rete elettrica e le unità di funzionamento delle sottostazioni che eseguono la valutazione obbligatoria della deformazione dell'avvolgimento post-cortocircuito,dipartimenti di accettazione in fabbrica e di verifica post-vendita dei produttori di trasformatori, i gruppi di messa in servizio delle sottostazioni di grandi utilizzatori industriali di energia e gli istituti di prova elettrica di terze parti che effettuano ispezioni di conformità DL/T911-2004 e DL/T1093-2008.con un'impedenza di risposta di frequenza e di cortocircuito a bassa tensione in un unico strumento, l'XHBX1502 è posizionato come una soluzione completa di doppia verifica per la diagnosi di deformazioni di avvolgimento di regolazione,distinte dagli analizzatori SFRA a metodo singolo e dagli strumenti di prova di routine degli oli della stessa categoria.

Domande frequenti

Q1. Quali metodi di prova supporta l'XHBX1502?

Supporta due metodi complementari: il metodo di analisi della risposta di frequenza (FRA/SFRA) per DL/T911-2004, e il metodo di impedenza di cortocircuito a bassa tensione per DL/T1093-2008.La verifica a doppio metodo migliora notevolmente l'accuratezza del giudizio della deformazione dell'avvolgimento.

Q2. Quali sono le specifiche chiave del metodo di risposta a frequenza?

Intervallo di scansione 10Hz - 10MHz con 40000 punti di scansione e risoluzione 0,25kHz/0,5kHz/1kHz, gamma di misurazione dell'ampiezza da -120dB a +20dB con precisione di 0,1dB, precisione della frequenza di scansione 0,005%,segnale di uscita ±20V, e ripetibilità in stessa fase del 99,9%.

Q3. Quali sono le specifiche chiave del metodo di impedenza?

La precisione di misurazione della tensione e della corrente è di classe 0.2, gamma di impedenza 0-100%, gamma di tensione AC 25V - 500V, gamma di corrente AC 0.1A - 10A,con confronto automatico della somiglianza trifase A/B/C e dell'impedenza di cortocircuito della targa.

Q4. A quali norme e regolamenti è conforme lo strumento?

è pienamente conforme a DL/T911-2004 per l'analisi della risposta di frequenza e a DL/T1093-2008 per il metodo di impedenza,e supporta i requisiti obbligatori di prova di deformazione di avvolgimento dopo corto circuito per trasformatori a 110 kV e superiori specificati nelle misure nazionali di prevenzione degli incidenti della rete.

Q5. Cosa comprende il sistema completo e quale servizio post-vendita è fornito?

Il sistema è costituito dall'unità di misura principale, da un software per PC portatili, da tre cavi di misurazione dedicati, da condotti di messa a terra e da pinze di prova,con comunicazione USB e generazione automatica di report di WordGaranzia: sostituzione entro 3 mesi, riparazione gratuita entro 1 anno e manutenzione a pagamento per tutta la vita.
