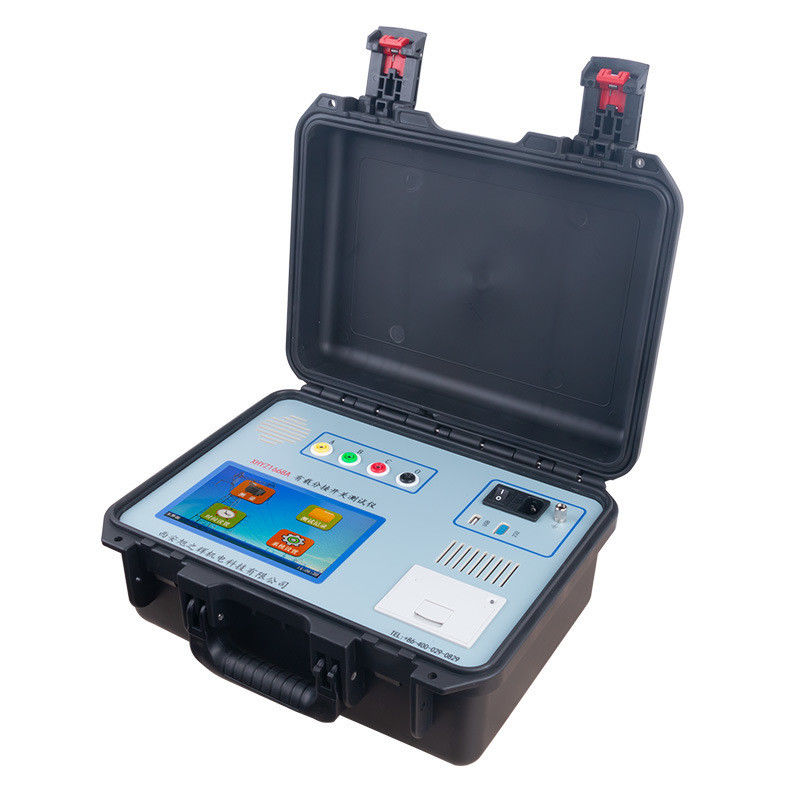

Tester per il cambiatore di rubinetto a carico XHYZ1688
L'XHYZ1688 on-load tap changer tester è uno strumento specializzato progettato per misurare la forma d'onda di transizione, il tempo di transizioneValori di resistenza di transizione istantanea e sincronizzazione trifase dei cambiatori di rubinetto del trasformatore a carico (OLTC)L'interruttore di rubinetto a carico è l'unica parte mobile collegata al circuito del trasformatore, quindi la sua condizione influenza direttamente il funzionamento sicuro di tutto il trasformatore.Secondo il regolamento sulla consegna delle apparecchiature elettriche e sulle prove preventive, la sequenza di azione del cambio del rubinetto a carico deve essere controllata e il tempo di commutazione deve essere misurato regolarmente.Questo strumento ha un alto grado di intelligenza con menu cinese completo e semplice funzionamentoLa sua dimensione compatta, il suo peso leggero e la sua forte capacità anti-interferenza riducono notevolmente l'intensità di lavoro del personale sul campo.rendendolo uno strumento ideale per le unità di generazione e alimentazione di energia e per i produttori di trasformatori per garantire una produzione sicura e migliorare la qualità dei prodotti.
Applicazioni e pubblico di riferimento:progettato per i produttori di trasformatori che effettuano l'accettazione in fabbrica e il controllo della qualità in uscita dei cambiatori di rubinetto a carico,le squadre di prova preventiva delle centrali elettriche e delle imprese di servizi pubblici che eseguono i regolamenti di consegna e di prova preventiva;, laboratori di riparazione e manutenzione OLTC, team di messa in servizio e accettazione di nuove sottostazioni,e società di installazione e messa in servizio elettrica che verificano le prestazioni del cambio del rubinetto prima dell'alimentazione.
Specificità principali
| Parametro |
Specificità |
| corrente di uscita |
1.0A, 0.5A, 0.2A |
| Intervallo di resistenza di transizione |
0.3Ω~20Ω (1.0A), 5Ω~40Ω (0.5A), 20Ω~100Ω (0.2A) |
| Intervallo temporale di transizione |
0~320ms |
| Tensione di circuito aperto |
24V |
| Accuratezza di misura |
Resistenza di transizione: ±(5% di lettura ±0,1Ω); tempo di transizione: ±(0,1% di lettura ±0,2ms |
| Tasso di campionamento |
20 kHz |
| Immagazzinamento dati |
500 gruppi integrati, mantenuti in caso di interruzione di corrente |
| Visualizzazione |
LCD ad alta luminosità da 7 pollici |
| Temperatura di funzionamento |
-10°C a 50°C |
| Umidità di lavoro |
≤ 85%RH |
| Fornitore di energia |
AC220V±10%, 50±1Hz |
| Dimensioni |
Unità principale 360 mm × 290 mm × 170 mm; casella a cavo 360 mm × 290 mm × 170 mm |
| Peso |
Unità principale 6,15 kg; scatola a cavi 4,55 kg |
Caratteristiche avanzate
Corrente di uscita elevata con peso leggero, riducendo notevolmente il carico di lavoro sul campo
Le prove effettuate per i trasformatori collegati YN, Y e Δ con valori di resistenza visualizzati direttamente senza conversione
Supporta sia i metodi di misurazione con avvolgimento che senza avvolgimento
Display di forma d'onda regola automaticamente la resistenza e l'ampiezza temporale in base ai valori di campionamento
Circuito di protezione completo ad alta affidabilità

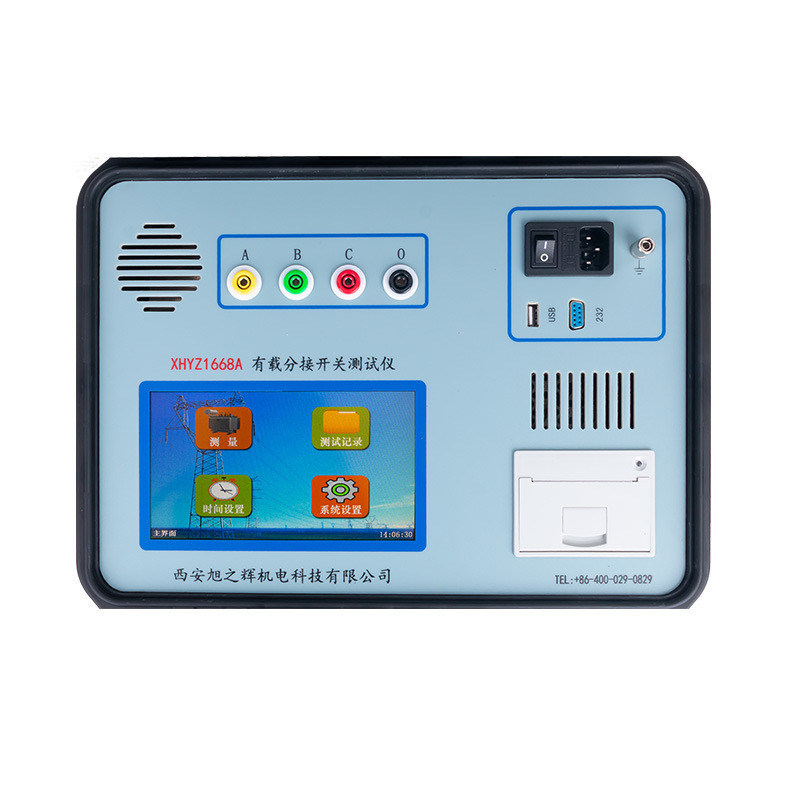

Display LCD da 7 pollici per un'operazione conveniente in loco
Salva automaticamente fino a 500 gruppi di dati internamente
Stampa ad alta velocità integrata per la stampa istantanea dei risultati dei test
Interfacce USB e RS232 per il trasferimento di dati
Livello del filtro e retroilluminazione regolabili nelle impostazioni del sistema per una lettura ottimale sul campo
Questo strumento fornisce agli ingegneri di collaudo OLTC una soluzione affidabile e completa per la valutazione delle condizioni dei cambiatori di rubinetto, aiutando i produttori,le aziende di servizi pubblici e le squadre di messa in servizio rilevano i guasti della resistenza di transizione, invecchiamento primaverile e difetti di contatto prima che portino a guasti del trasformatore.
Domande frequenti
D1: Per chi è progettato questo tester di cambio del rubinetto a carico?
È progettato per i produttori di trasformatori che effettuano l'accettazione di fabbrica e il controllo di qualità in uscita dei variatori di rubinetto a carico, le centrali elettriche e le squadre di prova preventiva delle utilità,Laboratori di revisione e manutenzione OLTC, nuovi team di messa in servizio e di accettazione delle sottostazioni, e società di installazione e messa in servizio elettrica che verificano le prestazioni del cambio del rubinetto prima dell'alimentazione.
D2: Quali test può eseguire l'XHYZ1688?
Misura la forma d'onda di transizione, il tempo di transizione, i valori della resistenza di transizione istantanea e la sincronizzazione a tre fasi dei trasformatori a carico.Supporta anche la verifica della sequenza di azione di commutazione del cambiatore, soddisfacendo i requisiti del regolamento di consegna e di prova preventiva delle apparecchiature elettriche per il controllo della sequenza di azione e la misurazione del tempo di commutazione.
D3: Può testare diverse connessioni di avvolgimento del trasformatore?
Il XHYZ1688 testa i trasformatori connessi YN, Y e Δ, e i valori della resistenza vengono visualizzati direttamente senza conversione manuale.Supporta sia i metodi di misurazione con avvolgimento che senza avvolgimentoPer i trasformatori connessi in Y senza conduttore a punto neutro, è supportata la misurazione in due fasi con conversione e sono fornite speciali indicazioni di cablaggio per gli avvolgimenti connessi in Δ.
Q4: Quali sono le gamme di misura e la precisione?
La corrente di uscita ha tre marce di 1,0A, 0,5A e 0,2A. La gamma di misurazione della resistenza di transizione è da 0,3Ω a 100Ω a seconda della marcia di corrente selezionata, con una precisione di lettura ± 0,5% ± 0,1Ω.La gamma di misura del tempo di transizione è da 0 a 320 ms con una precisione di ±(00,1% di lettura ± 0,2 ms), e la frequenza di campionamento raggiunge i 20 kHz per una accurata cattura della forma d'onda.
D5: L'XHYZ1688 è adatto per l'uso sul campo?
Lo strumento ha un display LCD ad alta luminosità da 7 pollici, menu completi in cinese, una stampante ad alta velocità integrata, interfacce USB e RS232, e può salvare automaticamente fino a 500 gruppi di dati.L'unità principale pesa solo 6.15 kg e la scatola per cavi 4.55 kg, con una forte capacità anti-interferenza, che la rende facile da trasportare e da utilizzare nelle sottostazioni, nelle centrali elettriche e nei siti di produzione.
