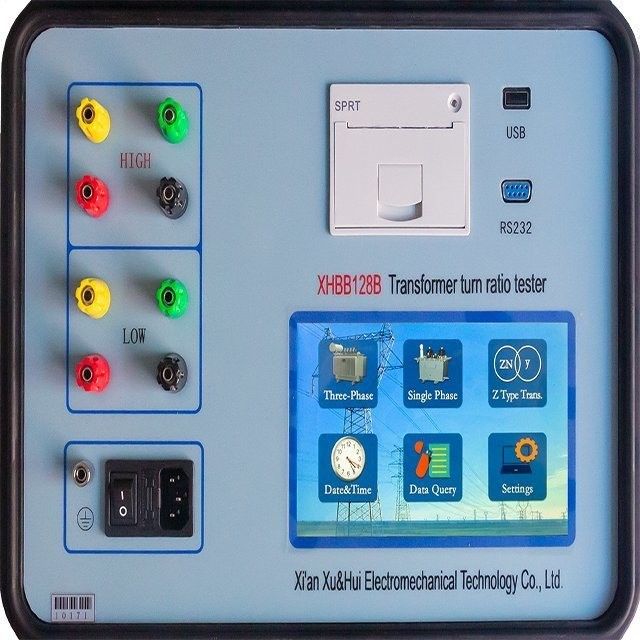

Serie XHBB128Bmisuratore del rapporto di trasformazione del trasformatore
Descrizione
IlLa serie di misuratori del rapporto di trasformazione della serie XHBB128B può fornire due vie di alimentazione: AC220V esterno e batteria interna, che facilitano l'utente nello svolgimento dei test.
Performance e caratteristiche
1.L'interfaccia applica il modo touch tipo intelligente, il funzionamento è semplice e conveniente. Il circuito applica la nuova generazione del sistema digitale completo,che possono garantire la stabilità dello strumento a lungo termine.
2La velocità di prova è rapida, la prova del rapporto di trasformazione di tre fasi può essere completata solo attraverso un solo cablaggio, impiegando solo 10 secondi.
3- effettuare prove di un trasformatore connesso in forma di CT, PT, CVT e Z.
Applicabile alla misurazione del rapporto di trasformazione tra il trasformatore di distribuzione di potenza e il trasformatore a 1000 KV, il trasformatore di corrente (CT),il trasformatore di tensione (PT)e il trasformatore a forma di Z.
4Nell'area interna sono disposte diverse vie di misurazione del cortocircuito, che facilitano il giudizio dei guasti.
Display di orologio e di data non spento, lo strumento può salvare 50 gruppi di dati, i dati durante lo spegnimento non verranno persi.
56. 6. Interfaccia di comunicazione RS485 e interfaccia di memoria U disco.
7. funzione di protezione della connessione inversa ad alta tensione e bassa tensione, con cortocircuito,Funzioni di protezione del cortocircuito del trasformatore da turno a turno e funzione di protezione 380V dell'alimentazione elettrica con malconnessione.
8.opzionale alimentazione AC220V esterna e batteria interna AC / DC, non è necessario collegare l'alimentazione AC esterna e effettuare il test
| Numero di bit visualizzati | 5 bit |
| Voltaggio di uscita | 160V (alimentazione CA) | 10V (alimentazione CA) | Automatico (alimentazione a corrente continua) |
| Portata di misura | 0.9-10000 | 0.9-500 | 0.9-5000 |
| Accuratezza | <2000 | ± 0,1% | ≤ 150 | ± 0,1% | < 1000 | ± 0,1% |
| 2000-10000 | ± 0,3% | 150-500 | ± 0,3% | 1000-5000 | ± 0,3% |
| Risoluzione minima | 0.0001 |
| Fornitura di energia di funzionamento | AC220V±10%,50/60Hz±1Hz | Batteria al litioOpzionale) |
| Memoria dei dati di prova | 50 gruppi |
| Temperatura di funzionamento | -20oC~40oC |
| Umidità relativa | ≤ 80%, senza deghe |
| Volume | Lunghezza 360 mm × larghezza 280 mm × altezza 160 mm |
| Peso netto | 6 kg |
