Transformatore a bassa tensione di cortocircuito di impedenza per l'analisi diagnostica della deformazione di avvolgimento

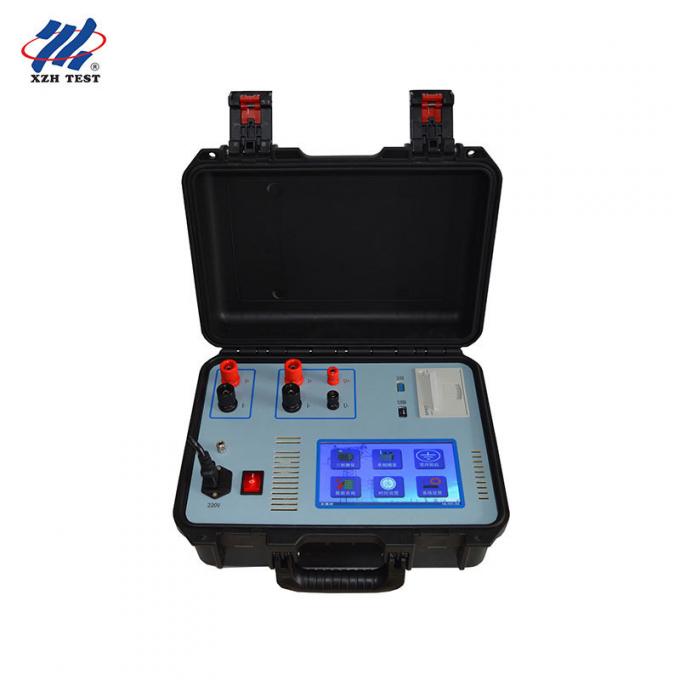

L'impedenza di cortocircuito è un parametro fondamentale per valutare l'integrità dell'avvolgimento del trasformatore.Il metodo di impedenza a corto circuito è l'approccio tradizionale e più affidabile per rilevare la deformazione dell'avvolgimento, e secondo le norme GB1094.5-2003 e IEC60076-5:2000,la variazione della reattanza di cortocircuito è l'unico criterio per determinare se gli avvolgimenti del trasformatore hanno subito deformazioni meccanicheIl tester di impedenza a corto circuito a bassa tensione XHZK1620 implementa questo critico metodo diagnostico con precisione automatizzata, eliminando la necessità di attrezzature esterne complesse.

alimentato interamente da una sorgente AC monofase 220V (o da un piccolo UPS online 500VA quando non è disponibile l'alimentazione elettrica),la XHZK1620 completa la misurazione trifase in una singola sequenza automatica, si avvia una volta e lo strumento misura e visualizza automaticamente l'impedenza di cortocircuito, la reattanza di cortocircuito e la tensione di impedenza trifase per tutte le fasi.Precisione di tensione/corrente di 2 gradi, correzione automatica della frequenza e 1000+ risultati di archiviazione non volatile, è la soluzione portatile definitiva per la valutazione delle condizioni di avvolgimento dei trasformatori nella produzione, messa in servizio,e applicazioni di manutenzione preventiva.

• Funzionamento monofase 220V:Completare la misurazione in tre fasi utilizzando solo l'alimentazione di rete standard senza richiedere regolatori di tensione esterni o attrezzature ausiliarie.Compatibile con piccoli UPS in linea da 500VA per siti sul campo senza accesso alla rete
• Misurazione automatica con un solo clic:Un singolo collegamento di cablaggio, un singolo comando di avvio, lo strumento esegue automaticamente la sequenza delle tre fasi e visualizza i risultati senza intervento dell'operatore
• Modalità doppia alimentazione:La modalità di alimentazione interna utilizza l'alimentazione integrata dello strumento; la modalità di alimentazione esterna accetta l'input del regolatore di tensione per i requisiti di prova specializzati
• Visualizzazione completa dei parametri:Misura e visualizza contemporaneamente tensione, corrente, potenza e frequenza per ciascuna fase di prova insieme ai valori di impedenza e di reattività
• Correzione automatica della frequenza:La compensazione in tempo reale delle fluttuazioni di frequenza della rete elimina gli errori di misura causati da condizioni instabili della rete
• 0.2-Grado di precisione:Misurazione di tensione e corrente ad alta precisione (0,2 grado) con impedenza di 0,5 grado e analisi di potenza per una valutazione affidabile della deformazione dell'avvolgimento
• 1000+ Risultati immagazzinati:Memoria integrata non volatile con calendario e orologio perpetuo
• Gran Display LCD:Schermato ad alto contrasto con menu di navigazione in cinese/inglese e suggerimenti di funzionamento intuitivi per la distribuzione internazionale
• Stampa termica integrata:Impronta immediata in loco dei risultati delle prove per la documentazione e la comunicazione
• Portatile e leggero:Progettazione compatta da 8 kg (350x270x170mm) con costruzione robusta per un uso affidabile sul campo e in laboratorio
