Analisi della risposta di frequenza del trasformatore portatile per la scansione del deformazione della bobina

Il tester di deformazione degli avvolgimenti del trasformatore può giudicare con precisione i guasti interni del trasformatore in base alla misurazione dei parametri caratteristici degli avvolgimenti interni del trasformatore e all'analisi della risposta in frequenza (FRA) dei guasti interni, un metodo attualmente in fase di sviluppo e perfezionamento nei paesi sviluppati del mondo.
Dopo che il trasformatore è stato progettato e fabbricato, le sue bobine e la sua struttura interna sono determinate. Pertanto, per un avvolgimento di trasformatore multi-avvolgimento, se il livello di tensione è lo stesso e il metodo di avvolgimento è lo stesso, i parametri corrispondenti (Ci, Li) di ogni bobina dovrebbero essere certi. Pertanto, anche la risposta caratteristica nel dominio della frequenza di ogni bobina è determinata e gli spettri di frequenza tra le bobine trifase corrispondenti sono confrontabili.
Se il trasformatore presenta cortocircuiti tra spire o fasi durante il test, o collisioni durante il trasporto, con conseguente spostamento relativo delle bobine e deformazione delle bobine dovuta alla tensione elettromagnetica in condizioni di cortocircuito e guasto durante il funzionamento, i parametri di distribuzione degli avvolgimenti del trasformatore saranno influenzati. Si verificano cambiamenti. Questo a sua volta influisce e modifica le caratteristiche originali del dominio di frequenza del trasformatore, ovvero la risposta in frequenza cambia in ampiezza e il punto di frequenza di risonanza si sposta, ecc. Il tester di avvolgimento del trasformatore sviluppato sulla base del metodo di analisi della risposta è un'apparecchiatura di test non distruttivi innovativa per i guasti interni dei trasformatori. È adatto per il rilevamento dei guasti strutturali interni di trasformatori di potenza da 63kV a 500kV.
Il tester di deformazione degli avvolgimenti del trasformatore quantifica le variazioni di risposta dei parametri degli avvolgimenti interni del trasformatore in diversi domini di frequenza, e quindi determina l'avvolgimento interno del trasformatore in base all'entità della variazione, all'ampiezza e all'area della variazione della risposta in frequenza e all'andamento della variazione della risposta in frequenza. Il grado di variazione può essere utilizzato per determinare se il trasformatore è stato gravemente danneggiato e necessita di revisione in base ai risultati della misurazione.
Per i trasformatori in funzione, indipendentemente dal fatto che le mappe delle caratteristiche del dominio di frequenza siano state salvate in passato, il grado di guasto può essere giudicato anche confrontando le differenze nelle mappe delle caratteristiche tra le bobine dei trasformatori difettosi. Naturalmente, se viene conservato un set di diagrammi delle caratteristiche originali degli avvolgimenti del trasformatore, sarà più facile fornire una base più accurata e potente per lo stato operativo del trasformatore, l'analisi post-incidente e la manutenzione.
Versione inglese disponibile, non esitate a contattarci per maggiori informazioni

1. L'acquisizione del controllo adotta un microprocessore ad alta velocità e altamente integrato.
2. Interfaccia USB per la comunicazione tra laptop e strumento.
3. L'interfaccia Bluetooth wireless o l'interfaccia WIFI wireless possono essere utilizzate per comunicare tra il laptop e lo strumento. L'interfaccia WIFI wireless può essere facilmente utilizzata su tablet e smartphone.
4. Il movimento hardware adotta la tecnologia di scansione ad alta velocità digitale dedicata DDS. Attraverso i test, guasti come torsioni, rigonfiamenti, spostamenti, inclinazioni, deformazioni da cortocircuito tra spire e cortocircuiti di contatto tra fasi possono essere diagnosticati con precisione attraverso i test.
5. Campionamento A/D a due canali ad alta velocità a 16 bit (i test in loco cambiano il commutatore di presa e la curva della forma d'onda cambia in modo significativo).
6. L'ampiezza dell'uscita del segnale viene regolata tramite software, il valore di picco massimo dell'ampiezza è ±10V.
7. Il computer analizza automaticamente i risultati dei test e genera un documento elettronico (Word).
8. Lo strumento ha funzioni di sistema di misurazione duale di misurazione a scansione di frequenza lineare e misurazione a scansione di frequenza segmentata ed è compatibile con le modalità di misurazione delle due attuali scuole tecniche nazionali.
9. Le caratteristiche ampiezza-frequenza sono conformi alle specifiche tecniche nazionali per i tester di caratteristiche ampiezza-frequenza. L'ascissa (frequenza) ha due tipi: graduazione lineare e graduazione logaritmica. Pertanto, la curva stampata può essere una curva di graduazione lineare o una curva di graduazione logaritmica. L'utente può scegliere in base alle esigenze effettive.
10. Sistema di analisi automatica dei dati di rilevamento
Confrontare orizzontalmente le somiglianze degli avvolgimenti tra le tre fasi A, B e C.
I risultati dell'analisi sono:
La coerenza è molto buona
Buona coerenza
Scarsa coerenza
La coerenza è molto scarsa,
Confronto verticale A-A, B-B, C-C recupera i dati originali e i dati correnti nella stessa fase per confrontare la deformazione dell'avvolgimento.
I risultati dell'analisi sono:
Avvolgimento normale
Deformazione lieve
Deformazione moderata
Deformazione grave
11. I documenti elettronici Word possono essere generati automaticamente per il salvataggio e la stampa.
12. Questo strumento soddisfa pienamente le condizioni tecniche dello standard di potenza DL/T911-2016 "Metodo di analisi della risposta in frequenza della deformazione dell'avvolgimento del trasformatore di potenza".
Metodo di scansione

1. Distribuzione della scansione lineare

Intervallo di misurazione della frequenza di scansione: (10Hz)-(10MHz) 40000 punti di frequenza di scansione, le risoluzioni sono 0,25kHz, 0,5kHz e 1kHz.

2. Distribuzione della misurazione a scansione di frequenza segmentata

Intervallo di misurazione della frequenza di scansione: (0,5kHz)-(1MHz), 2000 punti di frequenza di scansione;

(0,5kHz)-(10kHz)

(10kHz)-(100kHz)

(100kHz)-(500kHz)

(500kHz)-(1000kHz)

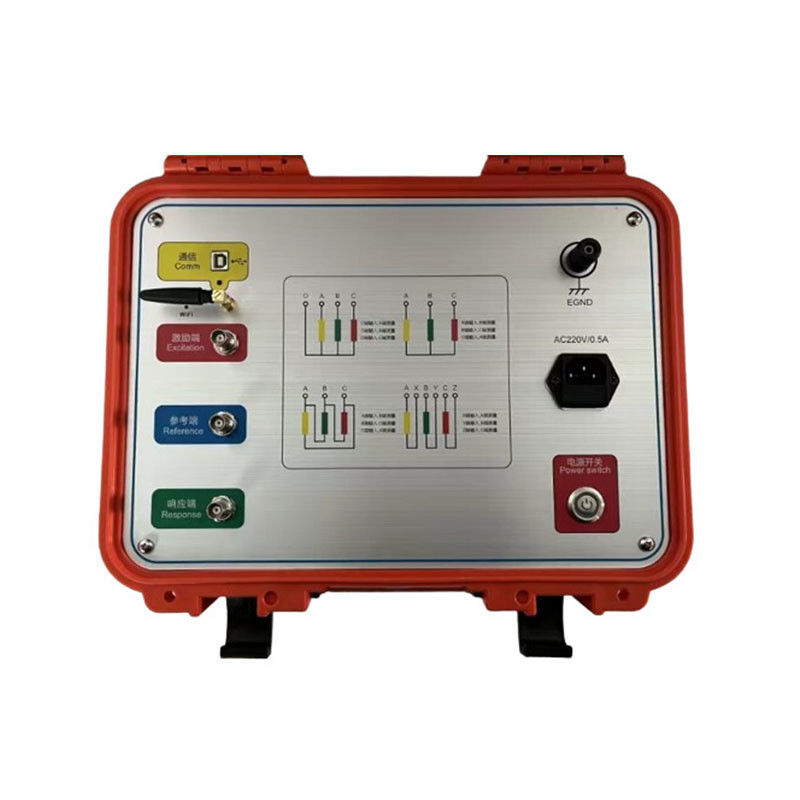

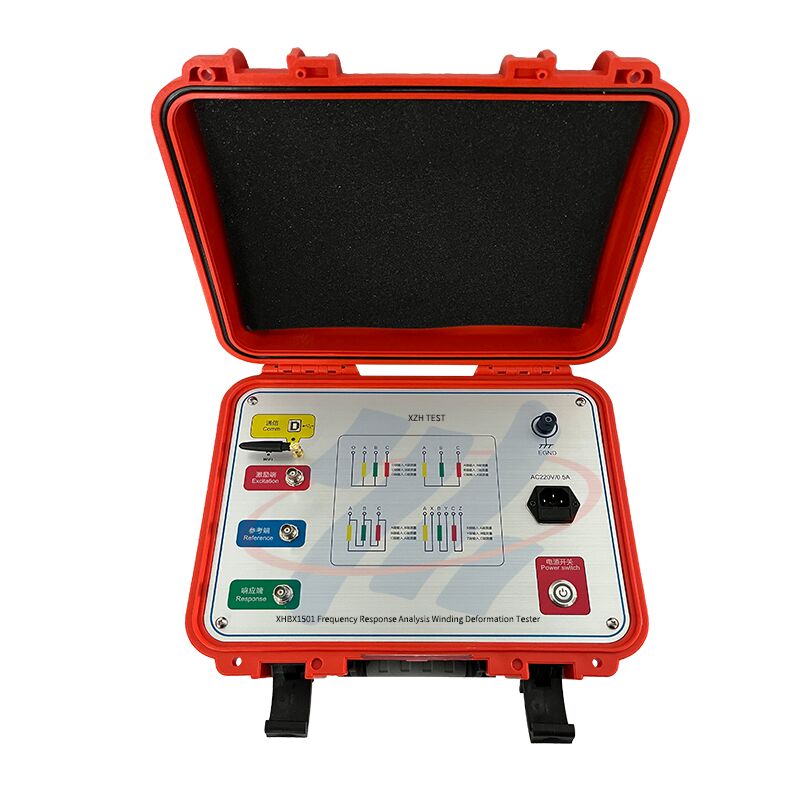

1. Il tester di deformazione degli avvolgimenti del trasformatore è composto da una parte di misurazione e una parte software di analisi. La parte di misurazione è controllata da un microcontrollore ad alta velocità ed è composta da generazione di segnale e misurazione del segnale. La parte di misurazione è collegata a un tablet tramite un'interfaccia WIFI wireless, che non richiede cablaggio ed è facile da usare. Le interfacce Bluetooth wireless e USB possono anche essere utilizzate per connettersi a un tablet o a un computer portatile.
2. Durante il processo di test, è necessario rimuovere solo la barra di collegamento del trasformatore e tutti i test possono essere completati senza appendere il coperchio o smontare il trasformatore.
3. Lo strumento ha una varietà di funzioni di misurazione del sistema di misurazione a scansione lineare di frequenza. La frequenza di scansione della misurazione a scansione lineare è fino a 10 MHz. L'intervallo di scansione della frequenza può essere diviso in 0,25 kHz, 0,5 kHz e 1 kHz, fornendo più analisi della deformazione del trasformatore.
4. Lo strumento è altamente intelligente, facile da usare e ha molteplici funzioni come la regolazione automatica della portata e la regolazione automatica della frequenza di campionamento.
5. Il software utilizza la piattaforma Windows ed è compatibile con i sistemi Win98/2000/WinXP/Win7/Win8/Win10. Fornisce agli utenti un'interfaccia di visualizzazione più comoda e facile da usare.
6. Fornisce l'analisi comparativa delle curve storiche, può caricare più curve storiche per l'osservazione contemporaneamente e può selezionare specificamente qualsiasi curva per l'analisi orizzontale e verticale. Dotato di un sistema di analisi e diagnosi intelligente esperto, può diagnosticare automaticamente lo stato dell'avvolgimento del trasformatore, caricare 6 curve contemporaneamente, calcolare automaticamente i parametri pertinenti di ciascuna curva, diagnosticare automaticamente la deformazione dell'avvolgimento e fornire conclusioni di riferimento per la diagnosi.
7. La funzione di gestione del software è potente, considerando pienamente le esigenze dell'uso in loco e salvando automaticamente i parametri delle condizioni ambientali per fornire una base per la diagnosi della deformazione dell'avvolgimento del trasformatore. I dati di misurazione vengono salvati automaticamente e hanno una funzione di stampa a colori per facilitare agli utenti la produzione di rapporti di prova.
8. Il software ha evidenti caratteristiche di umanizzazione. La maggior parte delle condizioni misurate sono opzioni. I parametri dettagliati del trasformatore possono essere salvati per riferimento diagnostico e non è necessario inserirli in loco. Le informazioni possono essere aggiunte e modificate in seguito, rendendone più comodo l'utilizzo.
9. Il software è altamente intelligente. Dopo che i segnali di ingresso e uscita sono stati collegati e i parametri delle condizioni sono stati impostati, tutti i lavori di misurazione possono essere completati e le curve della forma d'onda storica possono essere aperte durante la misurazione in qualsiasi momento per il confronto e l'osservazione e per interrompere la misurazione.
10. Il tempo di misurazione di ogni fase è inferiore a 60 secondi e il tempo totale richiesto per la misurazione della deformazione dell'avvolgimento di un trasformatore di potenza con avvolgimenti alti, medi o bassi (senza limiti di capacità e livello di tensione) non è superiore a 10 minuti.
11. Durante la misurazione del trasformatore, il personale di cablaggio può posizionare i cavi di ingresso e uscita del segnale arbitrariamente senza influire sui risultati della misurazione. Il personale di cablaggio può rimanere sul serbatoio del trasformatore senza scendere, il che riduce l'intensità del lavoro.
