Testatore automatico del rapporto di rotazione del trasformatore a tre fasi per la risoluzione dei problemi del trasformatore

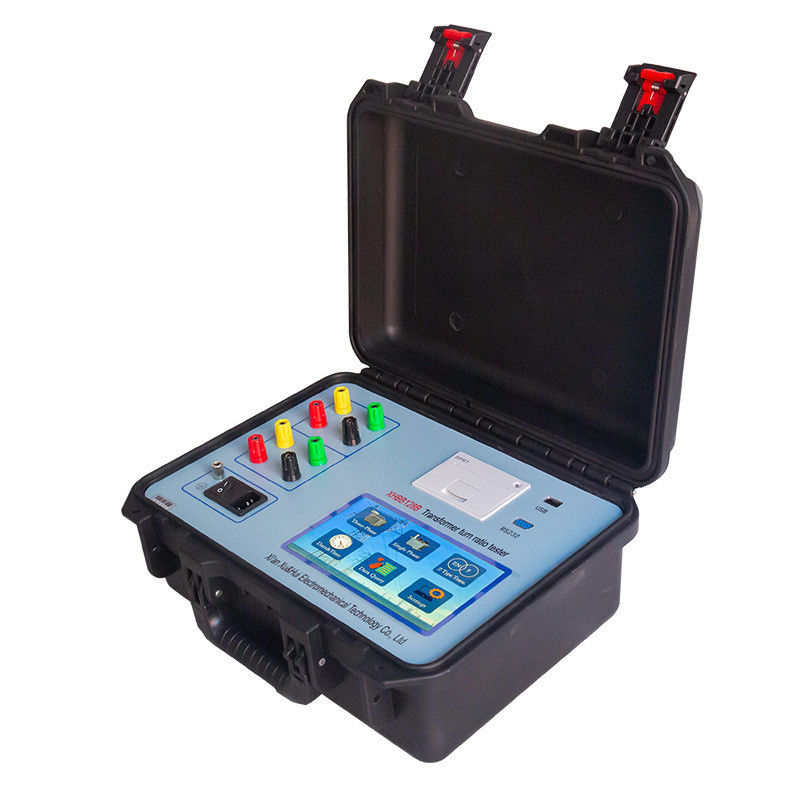

XHBB128B Tester del rapporto di rotazione del trasformatore
nel processo di produzione di trasformatori di potenza semilavorati e finiti,prima che il trasformatore appena installato venga messo in funzione e secondo le norme di prova preventiva del Ministero dell'energia elettrica, è necessario verificare il rapporto di rotazione o il rapporto di tensione del trasformatore di funzionamento, e il rapporto di rotazione del trasformatore può essere controllato.se il trasformatore ha un cortocircuito tra i giriLa lettura del ponte di proporzioni tradizionale non è intuitiva e la conversione può essere effettuata solo fase per fase.

Questo tester del rapporto di trasformazione supera le carenze del tradizionale test del ponte del rapporto di trasformazione.Adotta un alimentatore inverter a tre fasi di precisione, che ha test veloci e alta precisione.






1Lo strumento utilizza come tensione di misura una fonte di alimentazione a inverter di precisione trifase anziché una fonte di alimentazione a rete monofase.che elimina l'influenza armonica della tensione della rete durante la misurazione e rende la misurazione più precisaQuando la fonte di energia di lavoro è un generatore, non ha alcun effetto.

2. Adottare tensione di uscita trifase, migliorare la velocità di prova, misurare l'angolo tra le fasi e identificare automaticamente il gruppo di cablaggio del trasformatore 0-11.

3È adatto a una vasta gamma di trasformatori, in particolare per la misurazione di trasformatori di tipo Z, trasformatori rettificatori, trasformatori a terra, trasformatori per forni elettrici,trasformatori a cambio di fase, trasformatori di bilancia, ecc. I parametri di misura sono i più completi.

4. viene adottata l'alimentazione inverter a tre fasi di precisione, che dispone di una protezione per la connessione inversa ad alta e bassa tensione, una protezione per il corto circuito tra i trasformatori,La protezione del pulsante non è in posizione, la protezione da cortocircuito completo e aumenta la stabilità dello strumento.

5. Dopo aver inserito i parametri nominali, il rapporto del trasformatore, il valore dell'errore e la posizione del rubinetto del cambiatore di rubinetto possono essere misurati automaticamente, in particolare per il cambiatore di rubinetto con rubinetti asimmetrici,la posizione esatta del cambiatore di rubinetto del trasformatore può anche essere misurata con precisione- Un cambio di rubinetto in grado di misurare 99 punti di rubinetto.

6. Utilizzando 7-inch alta definizione touch screen a colori LCD, display modulare, ogni fase di funzionamento ha indicazioni cinesi, non c'è bisogno di manuali, basta guardare le indicazioni LCD per completare l'operazione dello strumento.

7Lo strumento ha sia l'output di stampa, l'interfaccia U disk e l'interfaccia RS232, che è conveniente per l'ufficio senza carta.

8. Adotta una scatola di plastica di ingegneria multifunzione resistente al freddo e alla temperatura, sigillata e impermeabile, e anti-goccia e shock-proof, che è conveniente per gli esperimenti sul campo.

- - - - - - - - - - - - -

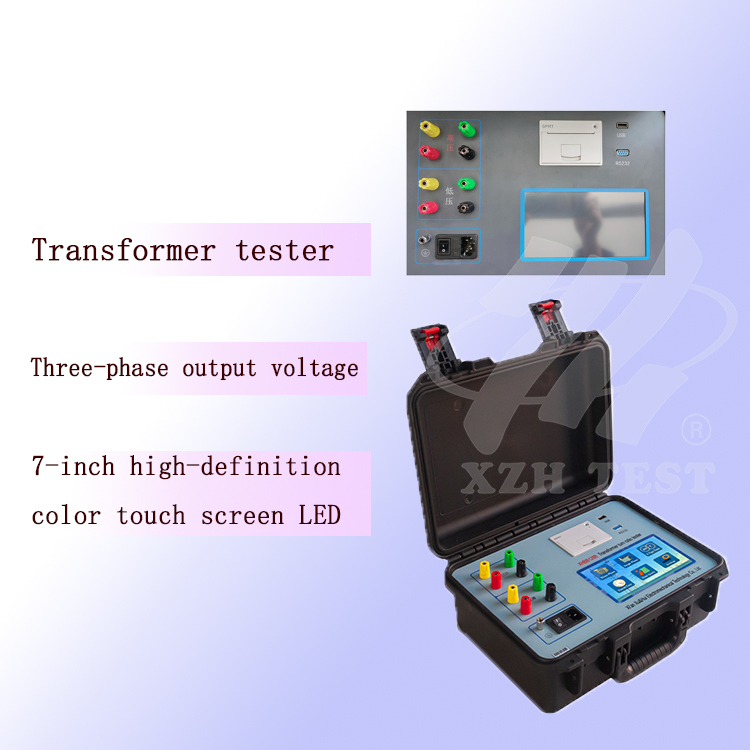

Introduzione del pannello


(1) schermo: schermo LCD a colori a tocco ad alta definizione da 7 pollici, retroilluminazione a regolazione digitale, menù di funzionamento del display e risultati dei test.
(2) Terminale ad alta tensione: collegare i terminali giallo, verde, rosso e nero della linea di prova e collegare le tre fasi a, B, C e O sul lato ad alta tensione del trasformatore sottoposto a prova.
(3) terminale a bassa tensione: giallo, verde, rosso e nero sono collegati a tre fasi a, B, C e o sul lato a bassa tensione del trasformatore sottoposto a prova
(4) AC220V: porta di ingresso di potenza dell'intera macchina, collegata all'alimentazione di frequenza di potenza AC220V.
(5). punto di messa a terra protettivo.
(6) Comunicazione: comunicazione seriale
(7) USB: memoria USB
(8) Stampa: stampa i risultati della prova dopo la misurazione.

- - - - - - - - - - -
Interfaccia di prova
Dopo l'avvio dello strumento, l'interfaccia di avvio viene visualizzata come mostrato nella Figura Ci sono sei opzioni di funzione nell'interfaccia di avvio, tra cui sei opzioni di funzione:[misurazione in tre fasi], [misurazione monofase], [trasformatore di tipo Z], [impostazione dell'ora], [richiesta dati] e [impostazione del sistema].

- - - - - - - - - - - - - - -

Interfaccia di misura trifase

Clicca su [misurazione in tre fasi] per inserire l'interfaccia di misurazione in tre fasi.I valori standard possono essere modificati premendo il pulsante sulla destra;

I metodi di impostazione della misurazione monofase, del trasformatore di tipo Z e della misurazione trifase sono sostanzialmente gli stessi e non si ripeteranno;

- - - - - - - - - - - - -
L'interfaccia di completamento del test è mostrata nella figura seguente

Dopo aver completato la prova, premere il
Tasto per tornare all'interfaccia di avvio.
[precedente] [prossimo] è possibile visualizzare e stampare i dati storici;
[U disk] è per memorizzare i dati correnti su un flash disk USB;
[Imprima] puoi stampare i dati del test



- - - - - - - - - - - -
Imballaggio:Cassa di legno riempita di schiuma

Spedizione:via aerea, via mare, via espressa, ecc.

Tempo di spedizione:Da 7 a 15 giorni se sono in magazzino.
