Visualizzazione del prodotto

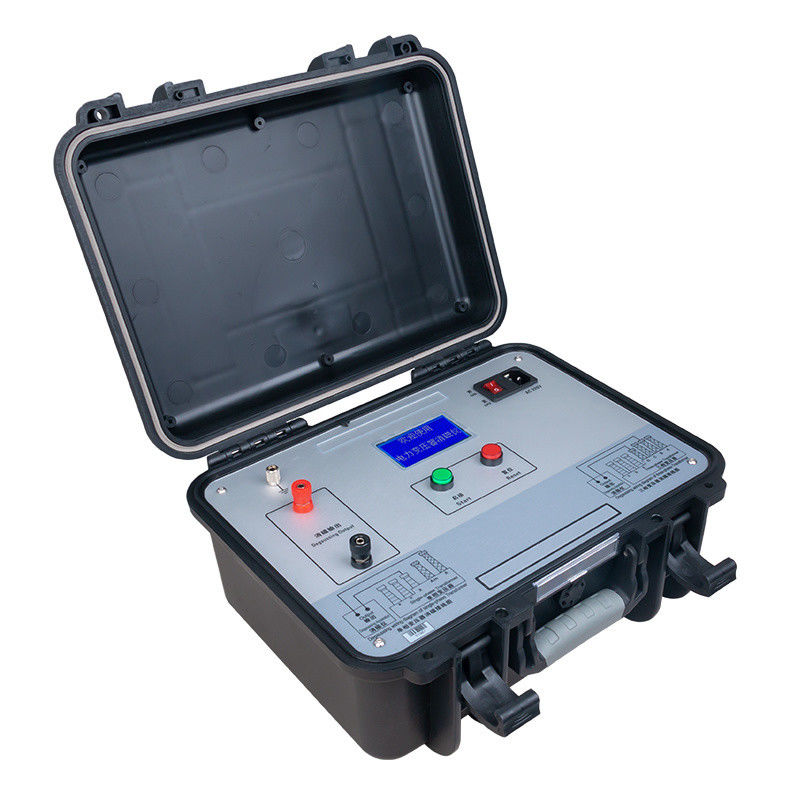

Il tester di demagnetizzazione del trasformatore XHXC105 è uno strumento specializzato progettato per eliminare il magnetismo residuo nei trasformatori di grande potenza e nei trasformatori di strumenti dopo il test della resistenza a corrente continua.Utilizzando una tecnologia brevettata di attenuazione della frequenza di corrente continua, protegge i trasformatori di potenza dall'impatto della corrente di ingresso durante la messa in servizio e garantisce un funzionamento sicuro della rete.Rispetto alle generazioni precedenti, l'XHXC105 aggiunge una modalità intelligente di degassaggio automatico, aumenta le dimensioni del display LCD per un feedback di informazioni più ricco e dispone di un'operazione intuitiva a due pulsanti (rosso per selezione / ripristino,verde per conferma/avvio)La cosa più importante è che il tempo di demagnetizzazione è stato ridotto dagli standard industriali di 30 minuti a meno di 4 minuti per ciclo, con un miglioramento dell'efficacia dall'80% a oltre il 90%.
Il magnetismo residuo nei nuclei dei trasformatori, causato dall'isteresi intrinseca dei materiali ferromagnetici dopo le misurazioni del rapporto di tensione e della resistenza DC, può portare a gravi conseguenze:saturazione del nucleo a mezzo ciclo che produce correnti d'ingresso ricche di armonica, aumento del consumo di potenza reattiva, malfunzionamento del relè protettivo e potenziali blackout su larga scala a causa di effetti di inruzione simpatici sui trasformatori adiacenti.Il XHXC105 elimina efficacemente questi rischi prima della messa in servizio del trasformatore.
Principio di funzionamento
L'XHXC105 utilizza il metodo di attenuazione della frequenza CC, una tecnica brevettata che riduce progressivamente l'ampiezza della corrente mentre inverte periodicamente la polarità della corrente.Riducendo gradualmente il circuito di isteresi magnetica e consentendo l'annullamento reciproco dei poli magnetici, lo strumento ottiene una demagnetizzazione profonda e completa.Il sistema di acquisizione dati AD a 16 bit integrato garantisce una precisa stabilizzazione automatica della corrente e un monitoraggio in tempo reale durante tutto il processo di degassaggio.
Caratteristiche chiave
- Tecnologia brevettata di attenuazione della frequenza CC per prestazioni superiori di demagnetizzazione
- I trasformatori a tre fasi richiedono solo una connessione a fase B per ottenere una completa degassatura
- Due modalità di funzionamento: selezione completamente automatica e manuale con opzioni di corrente 5A, 1A, 200mA e 5mA
- Stabilizzazione automatica della corrente con acquisizione e elaborazione di dati AD di precisione a 16 bit
- Degassaggio ultra veloce: modalità automatica completa in meno di 4 minuti (contro i tradizionali 30 minuti)
- Efficacia eccezionale: modalità automatica supera il 90% per ciclo, modalità manuale oltre l'80%
- Direttamente compatibile con le condotte di corrente continua di prova della resistenza per l'integrazione senza soluzione di continuità
- Display LCD in tempo reale che mostra la corrente di degassaggio, il tempo trascorso e la percentuale di progressione (0 ∼100%)
- Specificamente progettati per trasformatori di potenza di grandi dimensioni da 35 kV in su e PT/CT, con prestazioni ottimizzate per trasformatori di grandi dimensioni ad ultraalta tensione da 330 kV in su
- Progettazione compatta e leggera (peso netto di 5 kg) per un comodo impiego sul campo
Specifiche tecniche
| Parametro |
Specificità |
| Corrente di degassaggio |
5A, 1A, 200mA, 5mA (personalizzabile) |
| Modi di degassaggio |
Manuale e automatico |
| Tempo di degassaggio (manuale) |
3 minuti per ciclo |
| Tempo di degassaggio (automatico) |
≤ 9 minuti per ciclo (scansione completa a 4 livelli) |
| Degassare l'efficacia |
≥ 90% per ciclo (automatico); ≥ 80% per ciclo (manuale) |
| Dimostrazione dei progressi di degassaggio |
0° 100% in tempo reale con registrazione automatica |
| Acquisizione dei dati |
Processo di elaborazione ad alta precisione AD a 16 bit |
| Visualizzazione |
Matrice LCD da 128 × 64 pixel |
| Fornitura di energia di lavoro |
AC 220V ± 10%, 50Hz ± 1Hz |
| Temperatura di funzionamento |
-25°C a +50°C |
| Umidità di funzionamento |
RH ≤ 90% |
| Peso |
5 kg (peso netto, esclusi i condotti di prova) |
| Fusibili |
8A (compreso il fusibile di riserva del sistema AC 220V) |
Pubblico di riferimento
A differenza degli strumenti di prova elettrici di uso generale, lo XHXC105 è appositamente progettato per le organizzazioni che gestiscono risorse di potenza ad alta tensione in cui l'affidabilità di messa in servizio è mission-critical:
✅ Servizi di trasmissione e distribuzione di energia elettrica- gli operatori di rete che effettuano la convalida pre-commissione dei trasformatori di potenza da 35 kV a 330 kV+ nelle sottostazioni,quando il magnetismo residuo comporta rischi diretti di malfunzionamento del relè protettivo e guasti della rete a cascata.
✅ Controllo della qualità della produzione dei trasformatori- Dipartimenti di controllo qualità che effettuano la verifica del magnetismo residuo post-produzione prima della spedizione, garantendo che i trasformatori arrivano ai siti dei clienti pronti per una messa in servizio immediata e sicura.
✅ Squadre di manutenzione delle sottostazioni ad alta tensione¢ equipaggi di servizio sul campo che necessitano di uno strumento portatile (5 kg), veloce (meno di 4 minuti) e facile da usare (a due pulsanti) per la manutenzione di routine dei trasformatori e le prove post-riparazione.
✅ Fornitori di servizi di prova e messa in servizio elettrica- società di collaudo di terze parti che offrono servizi specializzati di pre-commissione dei trasformatori, in cui la combinazione di velocità, precisione,e la segnalazione dettagliata dei progressi forniscono un vantaggio competitivo.
Domande frequenti
D1: Perché la demagnetizzazione del trasformatore è necessaria prima della messa in servizio?
Dopo la prova della resistenza a corrente continua o le misurazioni del rapporto di tensione, il magnetismo residuo rimane nel nucleo del trasformatore a causa dell'isteresi ferromagnetica.questo flusso residuo può causare saturazione del nucleo a mezzo ciclo, che generano correnti d'ingresso ricche di armoniche ad alta ampiezza che possono innescare i relè protettivi, danneggiare gli interruttori, ridurre la precisione delle misurazioni CT,e addirittura innescano eventi di avvolgimento che causano blackout a cascata tra le sottostazioni interconnesseLa completa demagnetizzazione garantisce un'alimentazione sicura e affidabile del trasformatore.
D2: Come fa l'XHXC105 a raggiungere la demagnetizzazione in meno di 4 minuti quando i metodi tradizionali richiedono 30 minuti?
L'XHXC105 utilizza una tecnologia brevettata di attenuazione della frequenza CC, che riduce progressivamente l'ampiezza della corrente CC applicata mentre inverte periodicamente la polarità della corrente.Questo approccio a doppia azione simultaneamente restringe il circuito di isteresi magnetica e consente l'annullamento reciproco del polo magnetico, ottenendo una demagnetizzazione profonda molto più efficiente dei metodi di attenuazione unidirezionale convenzionali utilizzati dagli strumenti più vecchi.
D3: Il XHXC105 può gestire trasformatori trifase, e qual è il metodo di connessione?
Per i trasformatori a tre fasi, il XHXC105 richiede la connessione solo alla fase B per ottenere la completa demagnetizzazione di tutte e tre le fasi.collegamento ai terminali A e XSe la fase specifica con maggiore magnetismo residuo è sconosciuta, la fase di decombinazione può essere determinata da una combinazione di connessioni positive e negative.si possono eseguire da due a tre passaggi attraverso diverse combinazioni di fasi (AB, BC, CA).
D4: Qual è la differenza tra modalità manuale e automatica?
In modalità automatica, lo strumento esegue una fase iniziale di misurazione (decine di secondi), quindi spazza automaticamente attraverso tutti e quattro i livelli di corrente ∆5A, 1A, 200mA,e 5mA ∞ in sequenza fino a quando il progresso di degassaggio non raggiunge il 100%, dopo di che si scarica automaticamente. Questo fornisce la massima efficacia (≥ 90% per ciclo) ed è raccomandato per la maggior parte delle applicazioni.l'operatore seleziona un unico livello di corrente per la degassatura mirata, che si completa in circa 3 minuti per ciclo con efficacia ≥ 80% utile per scenari specifici in cui si preferisce un particolare livello di corrente.
Q5: Quali precauzioni di sicurezza devono essere osservate quando si utilizza la XHXC105?
Le principali linee guida di sicurezza comprendono: (1) Leggere il manuale d'uso completo prima del funzionamento e seguire tutte le procedure di collegamento. (2) Non collegare o scollegare mai i condotti di prova mentre lo strumento è acceso.(3) Assicurarsi che il terminale di messa a terra sia saldamente collegato a un affidabile sistema di messa a terra prima di accenderlo. (4) Non rimuovere le pinze di prova durante il processo di degassaggio. (5) In caso di anomalie, premere immediatamente il pulsante rosso di ripristino o spegnere l'interruttore di alimentazione principale.(6) Lo strumento contiene componenti elettronici di alta precisione(7) Quando viene alimentato da un generatore, verificare che l'uscita sia una onda sinusoidale pulita di 50 Hz con una corretta messa a terra.
Contenuto del pacchetto
| Articolo |
Quota |
Descrizione |
| Unità principale |
1 |
Strumento di demagnetizzazione del trasformatore con display LCD |
| Corde di alimentazione |
1 |
Cavo di alimentazione degli strumenti AC 220V |
| Prove di prova |
2 |
Cavi di connessione per la degassatura delle uscite alle buscate dei trasformatori |
| Terzo di terra |
1 |
Cavo di messa a terra per la sicurezza degli strumenti |
| Fuse di riserva |
5 |
Fusibili 8A per sistemi di alimentazione a corrente alternata 220 V |
Documentazione e supporto tecnico in inglese disponibili
