Analisatore di risposta di frequenza a trifase per la misurazione simultanea

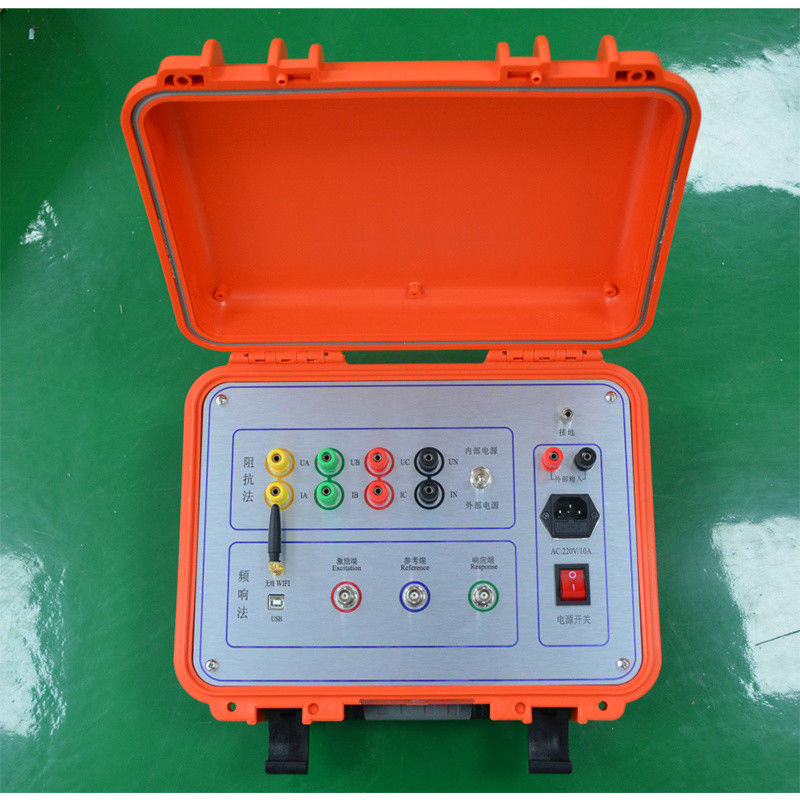

XHBX1501S Tester di deformazione dell'avvolgimento del trasformatore
Trasformatore del kit di prova SFRA(misurazione simultanea in tre fasi)

Descrizione del prodotto

Il tester di deformazione basato su avvolgimento del trasformatore può effettuare una diagnosi accurata del guasto interno del trasformatore basato sulla misurazione dei parametri caratteristici degli avvolgimenti del trasformatore all'interno,utilizzando il metodo di analisi della risposta di frequenza (FRA) sviluppato e migliorato dai paesi sviluppati.
La norma si applica al rilevamento di difetti di struttura interna nei trasformatori di potenza da 63 kV a 500 kV.

Caratteristiche principali

1La prova può essere effettuata senza sollevare il coperchio e smontare il trasformatore.

2Adottare il metodo di misurazione più diffuso.

3Questo strumento può misurare i trasformatori superiori a 6 kV.

4. Utilizza una struttura divisa, test host e il computer host sono stati collegati da USB o connessione di rete, può utilizzare liberamente quando è stato collegato.

5Il cablaggio del campo è semplice, facile da usare.

6- 100 dB ~ 20 dB.

7Il software di analisi è potente e gli indicatori software e hardware soddisfano lo standard nazionale DL/T911-2004.

8. Misurazione della spazzatura con distribuzione lineare o logaritmica.

9Il canale di risposta ha più intervalli e regola automaticamente il range durante il processo di misurazione.

Principali parametri tecnici

★ Modalità di scansione:

1. Distribuzione lineare di scansione
   Intervallo di misura della scansione: (10Hz) - (10MHz) 40000 punti di scansione, risoluzione 0,25kHz, 0,5kHz e 1kHz
2. Distribuzione di misurazione per scansione di frequenza in segmento

★ Altri parametri tecnici:

1. Intervallo di misura dell'ampiezza (-120 dB) a (+20 dB)
2. Accuratezza di misura dell'ampiezza: 0,1 dB
3. Accuratezza della frequenza di scansione: 0,01%
4. Impedenza di ingresso del segnale: 1MΩ
5. Impedenza di uscita del segnale: 50Ω
6. Amplitudine di uscita del segnale: ± 20V
7. Percentuale di ripetizione del test: 99,9%
8. Dimensioni degli strumenti di misura (LxWxH) 300X340X120 (mm)
9. Dimensioni della scatola in alluminio dello strumento (LxWxH) 310X400X330 (mm)
10. Peso complessivo: 13 kg
11. Temperatura di funzionamento: da -10 °C a +40 °C
12. Temperatura di conservazione: -20oC a +70oC
13. Umidità relativa: < 90%, non condensante
