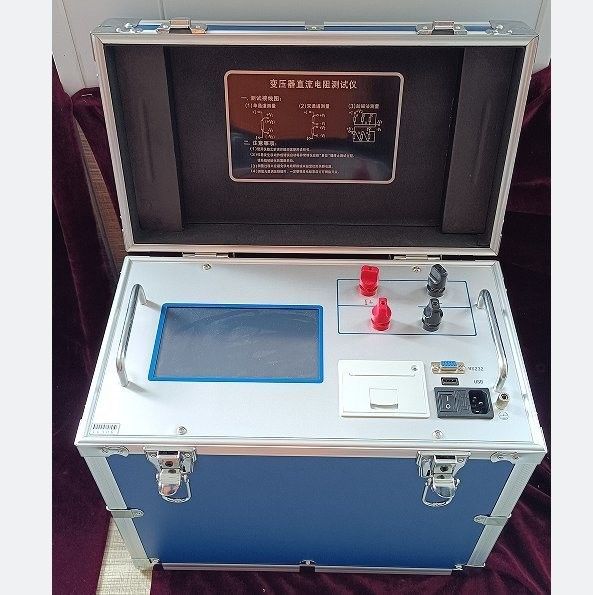

Testatore di resistenza digitale a corrente continua portatile da 20 A per avvolgimento del trasformatore XHZ1020

Il test di resistenza DC dei trasformatori è un elemento di test preventivo obbligatorio specificato dalle normative del settore energetico. Verifica la qualità della saldatura dei giunti degli avvolgimenti, rileva i cortocircuiti tra spire, conferma le condizioni dei contatti e l'accuratezza della posizione del commutatore sotto carico, identifica i conduttori di collegamento rotti e trova la rottura dei fili nei conduttori avvolti in parallelo. Qualsiasi di questi difetti può portare a surriscaldamento localizzato, invecchiamento accelerato dell'isolamento e guasto finale del trasformatore se non rilevato. Il test regolare di resistenza DC fornisce un avviso precoce di problemi in via di sviluppo prima che si trasformino in costose interruzioni.

L'XHZ1020 offre sei gamme di corrente selezionabili da <20mA a 20A. La corrente appropriata dipende dal valore di resistenza dell'avvolgimento e dalle dimensioni del trasformatore. Impostazioni di corrente più elevate forniscono una magnetizzazione del nucleo più rapida e una misurazione più veloce per avvolgimenti a bassa resistenza e alta potenza. La gamma <20mA è adatta per avvolgimenti ad alta resistenza o piccoli trasformatori di strumentazione. Se la corrente selezionata supera la capacità della gamma, lo strumento rimane nello stato "caricamento" senza completare la misurazione — è sufficiente premere reset e selezionare una gamma di corrente inferiore.

I trasformatori sono dispositivi altamente induttivi. Durante la misurazione della resistenza DC, l'avvolgimento immagazzina una significativa energia magnetica. Se i conduttori di prova vengono scollegati prima che l'energia immagazzinata venga dissipata in sicurezza, il campo magnetico in collasso genera un picco di tensione induttiva ad alta tensione che può causare gravi folgorazioni al personale e danneggiare lo strumento. L'XHZ1020 è dotato di un circuito di scarica automatico integrato che dissipa in sicurezza l'energia immagazzinata dopo la misurazione o il reset. L'allarme acustico di scarica e l'indicatore visivo confermano quando la scarica è completa. Attendere sempre che l'indicazione si interrompa prima di rimuovere i collegamenti.

Sì. L'XHZ1020 supporta il controllo remoto tramite smartphone e tablet Android. Scarica l'app dedicata tramite l'account pubblico WeChat. Dopo aver cercato lo strumento, scarica e installa l'app. L'app si connette allo strumento tramite Bluetooth, consentendo il controllo remoto completo di tutte le funzioni di misurazione, la visualizzazione dei dati in tempo reale, l'archiviazione e il caricamento dei dati di test e una comoda revisione dei dati storici — ideale per test sul campo in cui l'accesso diretto allo strumento potrebbe essere limitato.

Requisiti di sicurezza chiave: verificare che il trasformatore sia diseccitato prima del collegamento; assicurarsi che il corpo dello strumento sia messo a terra; non commutare i commutatori sotto carico durante la misurazione; se l'alimentazione viene persa durante il test, attendere 30 secondi prima di scollegare; non cortocircuitare altri avvolgimenti; controllare la tensione di alimentazione (AC 220V ±10% 50Hz). Ogni XHZ1020 viene spedito come kit completo con conduttori di prova, cavo di alimentazione, cavo di terra, carta per stampante e manuale utente. La consegna standard è di 5–8 giorni lavorativi con 1 anno di garanzia e supporto tecnico a vita. L'ordine minimo è di 1 unità con termini di pagamento T/T.
