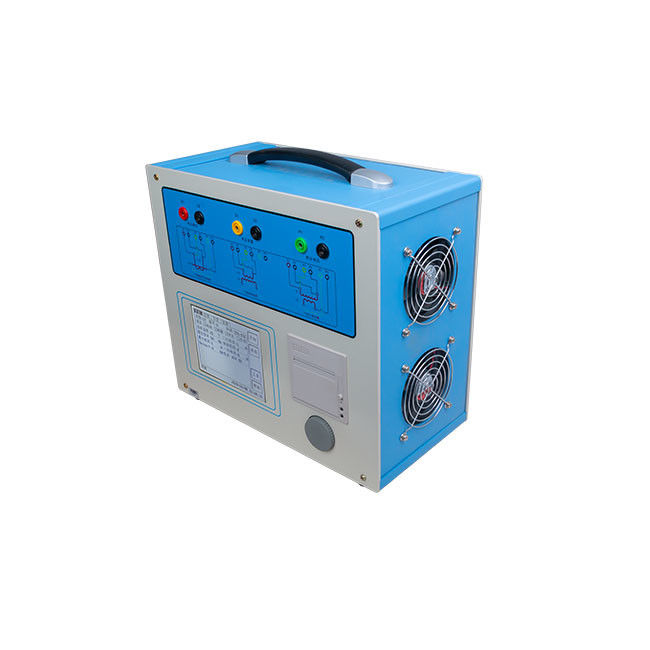

Caratteristiche di eccitazione di conversione di frequenza Analisatore CT PT digitale per trasformatore

Caratteristiche principali
1- Funzione completa, che soddisfa non solo le caratteristiche di eccitazione (cioè le caratteristiche volt-ampere), rapporto di rotazione, polarità, resistenza di avvolgimento secondaria, carico secondario,Diversi tipi di CT (ad es. protezione, misurazione, TP) angolo e altri requisiti di prova, possono essere utilizzati anche per vari tipi di PT caratteristiche di eccitazione dell'unità elettromagnetica, rapporto di rotazione, polarità, resistenza di avvolgimento secondaria,differenza di rapporto e altre prove.2La verifica in loco dei trasformatori di corrente non richiede trasformatori di corrente standard, regolatori di corrente, box di carico, box di controllo di regolazione della tensione e fili ad alta corrente.Utilizza cablaggio di prova estremamente semplice e il funzionamento per ottenere la verifica del trasformatore correnteIl lavoro è molto ridotto, la resistenza e l'efficienza del lavoro sono migliorate e la verifica sul posto del trasformatore è facilitata.3. Può misurare con precisione il rapporto di curva e la differenza angolare, l'errore massimo ammissibile della differenza è ± 0,1%, e l'errore massimo ammissibile della differenza angolare è ± 5 min.Può effettuare il test sul campo del 0.2S classe trasformatore di corrente, e la gamma di misurazione del rapporto è 1 ~ 40000.Con il booster speciale della nostra azienda, può emettere corrente 180A, che è conveniente per il test di flusso in loco.4. Prova curva caratteristica CT/PT volt-ampere e curva di errore del 10% basata su un metodo avanzato di conversione di frequenza, tensione AC di uscita di soli 180V e corrente AC di 12Arms (picco 36A),ma può far fronte a test CT con punto di flessione fino a 60KV.5. fornisce automaticamente tensione/corrente del punto di flessione, curva di errore del 10% (5%), coefficiente limite di precisione (ALF), fattore di sicurezza dello strumento (FS), costante di tempo quadratica (Ts),coefficiente di permanenza (Kr), saturazione e parametri CT/ PT insaturi.6. prova per soddisfare le norme GB1208 (IEC60044-1), GB16847 (IEC60044-6), GB1207 e altri tipi di trasformatori,e selezionare automaticamente quale standard in base al tipo e al livello dei trasformatori da testare.7. Il test è semplice e conveniente, CT a un pulsante resistenza dritta, eccitazione, rapporto di giri e test di polarità.8. Interfaccia grafica dinamica cinese/inglese, può completare il cablaggio, impostare i parametri anche senza bisogno di leggere il manuale: impostazione dei parametri di visualizzazione dinamica,visualizzare automaticamente i relativi parametri in base agli elementi di prova attualmente selezionati■ diagramma di cablaggio di supporto a visualizzazione dinamica, il diagramma di cablaggio corrispondente viene visualizzato in base agli elementi di prova attualmente selezionati.9.5Un LCD grafico riflettente da 0,7 pollici, visibile anche al sole.10. È azionato da un mouse ottico rotante, che è facile da usare, veloce e conveniente, e facile da imparare.11Il pannello è dotato di una stampante che stampa automaticamente il rapporto di prova.12Il dispositivo può memorizzare 1000 serie di dati di prova e non perderà quando la corrente è spenta.
