Tester di deformazione della bobina del trasformatore XHBX1501
The transformer winding deformation tester can accurately judge the internal faults of the transformer based on the measurement of the characteristic parameters of the internal windings of the transformer and the internal fault frequency response analysis (FRA) method currently being developed and perfected by developed countries in the world.
Dopo la progettazione e la fabbricazione del trasformatore, vengono determinate le bobine e la struttura interna.se il livello di tensione è lo stesso e il metodo di avvolgimento è lo stesso, i parametri corrispondenti (Ci, Li) di ciascuna bobina devono essere certi.e gli spettri di frequenza tra le corrispondenti bobine trifase sono comparabili.
Se il trasformatore presenta cortocircuiti tra giri o fasi durante la prova o collisioni durante il trasporto, con conseguente spostamento relativo delle bobine,e deformazione della bobina dovuta a tensione elettromagnetica in condizioni di cortocircuito e di guasto durante il funzionamento, i parametri di distribuzione degli avvolgimenti del trasformatore saranno influenzati. si verificano cambiamenti.la risposta di frequenza cambia di amplitudine e la frequenza di risonanza cambia di punto, ecc. Il tester di avvolgimento del trasformatore sviluppato sulla base del metodo di analisi della risposta è una nuova apparecchiatura di prova non distruttiva per i guasti interni dei trasformatori.È adatto per il rilevamento di guasti strutturali interni di trasformatori di potenza da 63 kV a 500 kV.
Il tester di deformazione dell'avvolgimento del trasformatore quantifica le variazioni di risposta dei parametri interni dell'avvolgimento del trasformatore in diversi domini di frequenza,e quindi determina l'avvolgimento interno del trasformatore in base alla grandezza della variazione, l'ampiezza e la superficie della variazione della risposta di frequenza e la tendenza della variazione della risposta di frequenza.Il grado di variazione può essere utilizzato per determinare se il trasformatore è stato gravemente danneggiato e deve essere rivisto in base ai risultati delle misurazioni.
Per i trasformatori in funzione, indipendentemente dal fatto che le mappe delle caratteristiche del dominio di frequenza siano state salvate in passato,il grado di guasto può anche essere giudicato confrontando le differenze nelle mappe caratteristiche tra bobine di trasformatori difettosiNaturalmente, se si conserva un insieme di schemi di caratteristiche di avvolgimento originali del trasformatore,sarà più facile fornire una base più accurata e potente per lo stato di funzionamento del trasformatore, analisi e manutenzione post-incidente.
Versione in inglese disponibile, benvenuti a contattarci per ulteriori informazioni
Applicazioni e pubblico di riferimento:Progettato per le compagnie di energia elettrica, produttori di trasformatori, sottostazioni ad alta tensione,e fornitori di servizi di prova di apparecchiature di potenza che ispezionano la condizione di avvolgimento interno dei trasformatori di potenza da 63 kV a 500 kV.
Principali caratteristiche tecniche
Il controllo di acquisizione adotta un microprocessore ad alta velocità e altamente integrato.
Interfaccia USB per la comunicazione tra laptop e strumento.
L'interfaccia wireless Bluetooth o l'interfaccia wireless WIFI possono essere utilizzate per comunicare tra il portatile e lo strumento.L'interfaccia WIFI wireless può essere facilmente utilizzata su tablet e smartphone.
Il movimento hardware adotta la tecnologia di scansione digitale ad alta velocità dedicata DDS. Attraverso i test, guasti come torsione, rigonfiamento, spostamento, inclinazione, deformazione del corto circuito inter-torno,e corto circuito di contatto interfase può essere diagnosticato con precisione attraverso il test.
campionamento A/D a 16 bit a doppio canale ad alta velocità (la prova in loco modifica il cambiatore del tap e la curva di forma d'onda cambia significativamente).
L'ampiezza di uscita del segnale è regolata da un software, il valore massimo di picco dell'ampiezza è ±10V.
Il computer analizza automaticamente i risultati dei test e genera un documento elettronico (Word).
Lo strumento ha funzioni di doppio sistema di misurazione di misurazione lineare di spazzatura di frequenza e di misurazione di spazzatura di frequenza segmentata,è compatibile con le modalità di misura delle due scuole tecniche nazionali attuali.
Le caratteristiche di ampiezza-frequenza sono conformi alle specifiche tecniche nazionali per i tester di caratteristiche di ampiezza-frequenza.la graduazione lineare e la graduazione logaritmicaPertanto, la curva stampata può essere una curva di graduazione lineare o una curva di graduazione logaritmica.
Sistema di analisi dei dati di rilevamento automatico. Confronta orizzontalmente le somiglianze di avvolgimento tra le tre fasi A, B e C. I risultati dell'analisi sono:scarsa consistenza, la consistenza è molto scarsa. Il confronto verticale A-A, B-B, C-C recupera i dati originali e i dati attuali nella stessa fase per confrontare la deformazione dell'avvolgimento.avvolgimento normale, deformazione lieve, deformazione moderata, deformazione grave.
I documenti elettronici di Word possono essere generati automaticamente per il salvataggio e la stampa.
Questo strumento soddisfa pienamente le condizioni tecniche della norma di potenza DL/T911-2016 "Metodo di analisi della risposta di frequenza della deformazione dell'avvolgimento del trasformatore di potenza".
Metodo di scansione
Distribuzione lineare della scansione: intervallo di misurazione della frequenza di scansione (10Hz) - ((10MHz), 40000 punti di frequenza di scansione, risoluzioni di 0,25kHz, 0,5kHz e 1kHz.
Distribuzione della misurazione della frequenza di scansione segmentata: intervallo di misurazione della frequenza di scansione (0,5 kHz) - ((1 MHz), 2000 punti di frequenza di scansione; (0,5 kHz) - ((10 kHz), (10 kHz) - ((100 kHz), (100 kHz) - ((500 kHz),(500 kHz) - ((1000 kHz).
Parametri del prodotto
| Parametro |
Specificità |
| Intervallo di misura dell'ampiezza |
(-120 dB) a (+20 dB) |
| Accuratezza della misurazione dell'ampiezza |
0.1 dB |
| Accuratezza della frequenza di scansione |
00,005% |
| Impedenza di ingresso del segnale |
1MΩ |
| Impedenza di uscita del segnale |
50Ω |
| Amplitudine di uscita del segnale |
± 20V |
| Tasso di ripetizione dei test in stessa fase |
990,9% |
| Dimensione dello strumento di misura |
370 × 300 × 170 mm |
| Peso complessivo |
13 kg |
| Temperatura di funzionamento |
-10 °C a +40 °C |
| Temperatura di conservazione |
-20 °C a +70 °C |
| Umidità relativa |
< 90%, non condensante |

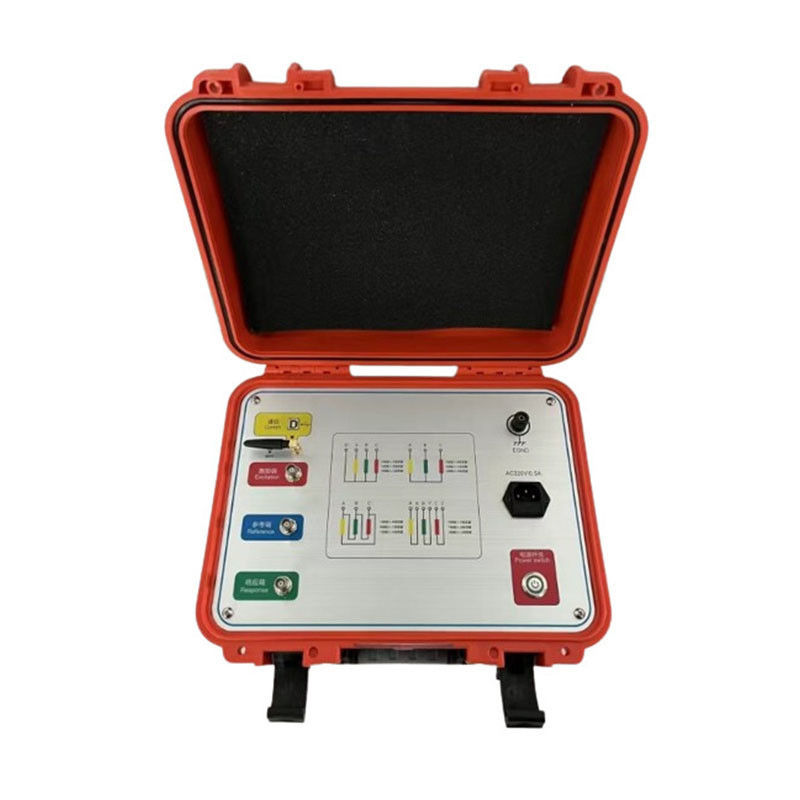

Pannello strumenti e interfacce
Quando viene premuto, l'alimentazione si accende e la luce dell'indicatore si accende.Premere e rilasciare e la luce dell' indicatore si spegne.
C'è una presa di corrente con un fusibile integrato installato sul pannello posteriore dello strumento.
La porta di comunicazione USB collega il computer portatile e l'antenna WIFI wireless.
Porta del segnale di misura: il colore esterno della presa K9 è coerente con il colore esterno del cavo di misura.
Caratteristiche principali
Il tester di deformazione dell'avvolgimento del trasformatore è costituito da una parte di misura e da una parte di software di analisi.La parte di misurazione è controllata da un microcontrollore ad alta velocità e consiste nella generazione e misurazione del segnale.La parte di misura è collegata a un tablet tramite un'interfaccia WIFI wireless, che non richiede cablaggio e è facile da usare.Le interfacce wireless Bluetooth e USB possono anche essere utilizzate per connettersi a un tablet o a un computer portatile.
Durante il processo di prova, è necessario rimuovere solo la barra di collegamento del trasformatore e tutte le prove possono essere completate senza appendere il coperchio o smontare il trasformatore.
Lo strumento ha una varietà di funzioni di misurazione del sistema di scansione lineare a frequenza.L'intervallo di scansione della frequenza può essere diviso in 0.25 kHz, 0.5 kHz e 1 kHz, fornendo ulteriori analisi della deformazione del trasformatore.
Lo strumento è altamente intelligente, facile da usare e ha molteplici funzioni come la regolazione automatica dell'intervallo e la regolazione automatica della frequenza di campionamento.
Il software utilizza la piattaforma Windows ed è compatibile con i sistemi Win98/2000/WinXP/Win7/Win8/Win10.
Fornisce analisi comparativa delle curve storiche, può caricare più curve storiche per l'osservazione allo stesso tempo e può selezionare specificamente qualsiasi curva per l'analisi orizzontale e verticale.Equipaggiato con un sistema di analisi e diagnosi intelligente di esperti, può diagnosticare automaticamente lo stato dell'avvolgimento del trasformatore, caricare 6 curve contemporaneamente, calcolare automaticamente i parametri pertinenti di ciascuna curva,diagnosticare automaticamente la deformazione dell'avvolgimento, e fornire conclusioni di riferimento per la diagnosi.
La funzione di gestione del software è potente, tenendo pienamente conto delle esigenze dell'uso in loco,e il risparmio automatico dei parametri di condizione ambientale per fornire una base per la diagnosi di deformazioni di avvolgimento del trasformatoreI dati di misurazione vengono salvati automaticamente e dispongono di una funzione di stampa a colori per agevolare l'utilizzo dei rapporti di prova.
Il software ha caratteristiche di umanizzazione evidenti. La maggior parte delle condizioni misurate sono opzionali. I parametri dettagliati del trasformatore possono essere salvati per riferimento diagnostico,e non è necessario inserirli sul sitoLe informazioni possono essere aggiunte e modificate successivamente, rendendoli più convenienti da utilizzare.
Il software è altamente intelligente. Dopo che i segnali di ingresso e di uscita sono collegati e i parametri di condizione sono impostati, tutti i lavori di misurazione possono essere completati,e le curve storiche di forma d'onda possono essere aperte durante la misurazione in qualsiasi momento per il confronto e l'osservazione e per interrompere la misurazione.
il tempo di misura di ciascuna fase è inferiore a 60 secondi e il tempo totale necessario per la misurazione della deformazione di avvolgimento di un trasformatore di potenza ad altaavvolgimenti medi o bassi (senza limite di capacità e livello di tensione) non più di 10 minuti.
Quando si misura il trasformatore, il personale di cablaggio può posizionare i condotti di ingresso e di uscita del segnale in modo arbitrario senza influenzare i risultati delle misurazioni.Il personale del cablaggio può rimanere sul serbatoio del trasformatore senza scendere, che riduce l'intensità del lavoro.
Domande frequenti
D1: Per chi è progettato questo tester di deformazione dell'avvolgimento del trasformatore?
E' progettato per le compagnie elettriche, i produttori di trasformatori, le sottostazioni ad alta tensione,e fornitori di servizi di prova di apparecchiature di potenza che ispezionano la condizione di avvolgimento interno dei trasformatori di potenza da 63 kV a 500 kV.
D2: quale metodo e quale standard di rilevamento utilizza?
L'analisi della risposta di frequenza del guasto interno (FRA) è pienamente conforme allo standard DL/T911-2016 per l'analisi della risposta di frequenza della deformazione dell'avvolgimento del trasformatore di potenza.
D3: Quali difetti può diagnosticare?
Diagnostica con precisione torsione, rigonfiamento, spostamento, inclinazione, deformazione del corto circuito tra le curve,e cortocircuito di contatto interfase confrontando le curve di risposta di frequenza delle tre fasi.
D4: Che gamma di frequenza e precisione fornisce?
Fornisce una scansione lineare da 10Hz a 10MHz con 40000 punti di scansione, un intervallo di misurazione dell'ampiezza da -120dB a +20dB e una precisione di misurazione dell'ampiezza di 0,1dB.
D5: in che cosa questo tester differisce da un tester di avvolgimento convenzionale?
Supporta Wi-Fi wireless, Bluetooth e USB, carica fino a 6 curve simultaneamente con un sistema di diagnosi intelligente esperto,e misura ogni fase in meno di 60 secondi senza rimuovere il coperchio del trasformatore.
