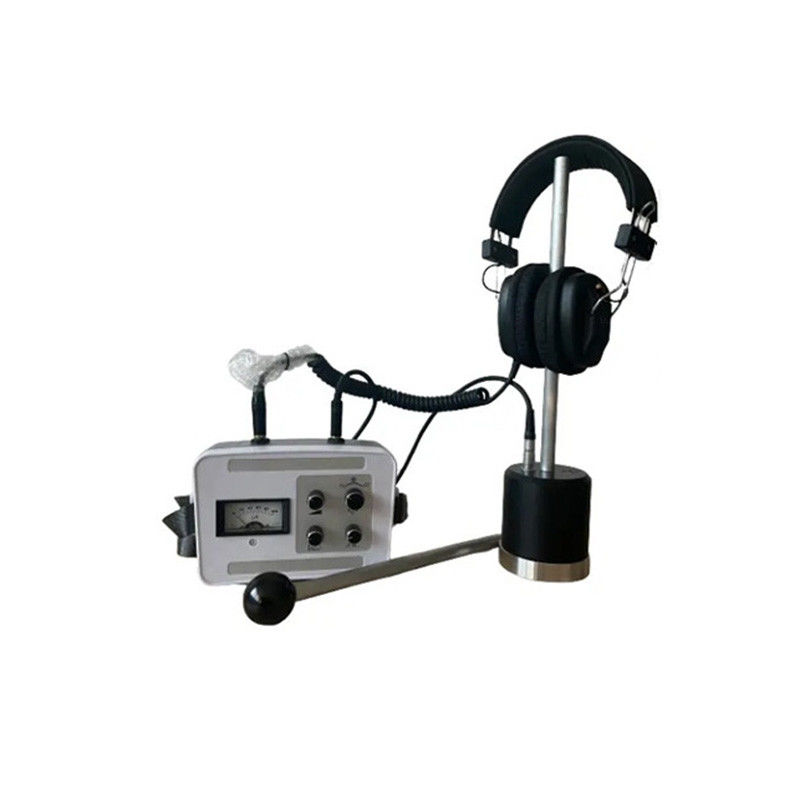

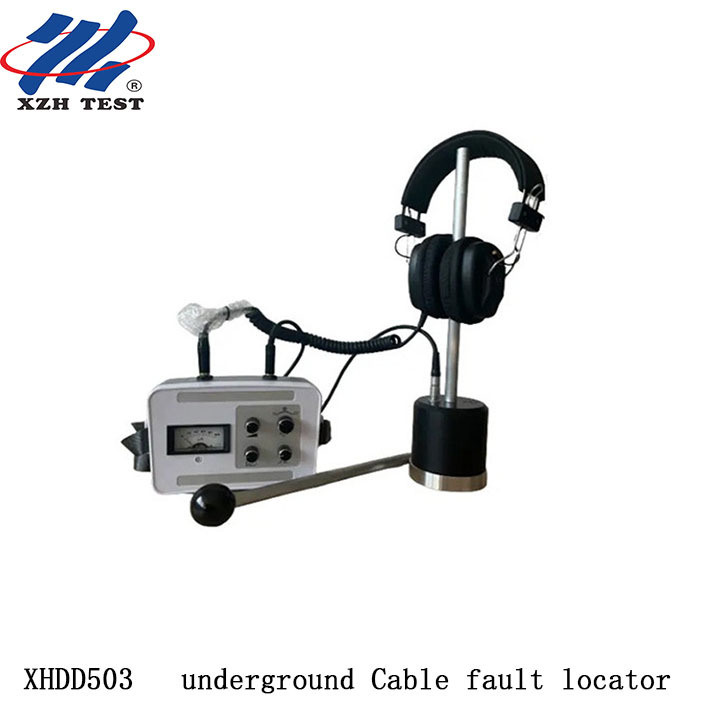

Localisatore di punti di errore di cavi sotterranei altamente accurato e affidabile

XHDD503 è un classico localizzatore portatile di guasti su cavi sotterranei, sviluppato e prodotto autonomamente dalla nostra azienda. Dopo oltre 50 anni di esperienza, la tecnologia di rilevamento a sincronizzazione acustico-magnetica che adotta è diventata molto matura e ampiamente accettata e riconosciuta dagli utenti del settore.

Il localizzatore di guasti su cavi XHDD503 è molto piccolo e leggero, è confezionato in una custodia protettiva in PVC, facile da trasportare dopo che l'utente ha terminato il rilevamento.

Il localizzatore di guasti su cavi di alimentazione XHDD503 è progettato con un microamperometro, con manopole di regolazione del livello elettrico, regolazione della frequenza e regolazione del volume.

Osservando l'oscillazione dell'ago sul microamperometro, è possibile vedere l'intensità del campo magnetico durante la scarica di flashover nel punto di guasto. Ruotare la manopola del livello elettrico per regolare il riferimento dell'intensità del campo magnetico. Nel processo di rilevamento del percorso, la regolazione della frequenza di ricezione può rendere le nostre orecchie in grado di sentire il segnale del percorso che è più facile da identificare. La regolazione della manopola della frequenza durante il processo di localizzazione del guasto può evitare efficacemente il segnale radio. Regolare il volume durante la localizzazione del guasto del cavo e la ricerca del percorso del cavo, in modo che le nostre orecchie sentano un segnale sonoro più appropriato.

Parametri tecnici

Caratteristiche del prodotto

1. Riceve in modo sincrono onde di vibrazione, onde sonore e onde elettromagnetiche generate durante la scarica nel punto di guasto;

2. I canali acustici e magnetici sono progettati separatamente e alimentati separatamente, con una maggiore capacità anti-interferenza;

3. Super ingrandimento, la profondità di rilevamento è superiore a 10 metri;

4. Design a bassissimo consumo energetico, la corrente di riposo è inferiore a 10 mA e il funzionamento continuo è superiore a 20 ore;

5. Design del misuratore analogico, l'intensità e l'andamento del segnale sono chiari a colpo d'occhio;

6. Il livello zero può essere regolato arbitrariamente, adatto a varie scene forti e deboli.

1. Misuratore a lancetta: indica l'intensità del campo magnetico durante la scarica di flashover nel punto di guasto;

2. Regolazione del volume: regolare a punto fisso e percorso in modo che le nostre orecchie possano sentire segnali sonori più appropriati;

3. Modalità di lavoro: selezionare la modalità di lavoro (off, punto fisso, percorso);

4. Regolazione della frequenza: regolare la frequenza di ricezione durante il rilevamento del percorso in modo che le nostre orecchie possano sentire segnali di percorso più facilmente identificabili. La regolazione a punto fisso può evitare efficacemente i segnali radio;

5. Regolazione del livello: regolare il riferimento dell'intensità del campo magnetico in modo che la testa del misuratore possa oscillare efficacemente;

1. Canale di ingresso: collegare al sensore della sonda per un posizionamento preciso (collegare al sensore della sonda per il rilevamento del percorso);

2. Canale di uscita: collegare alle cuffie dedicate.

Lista di imballaggio

Test sul posto
