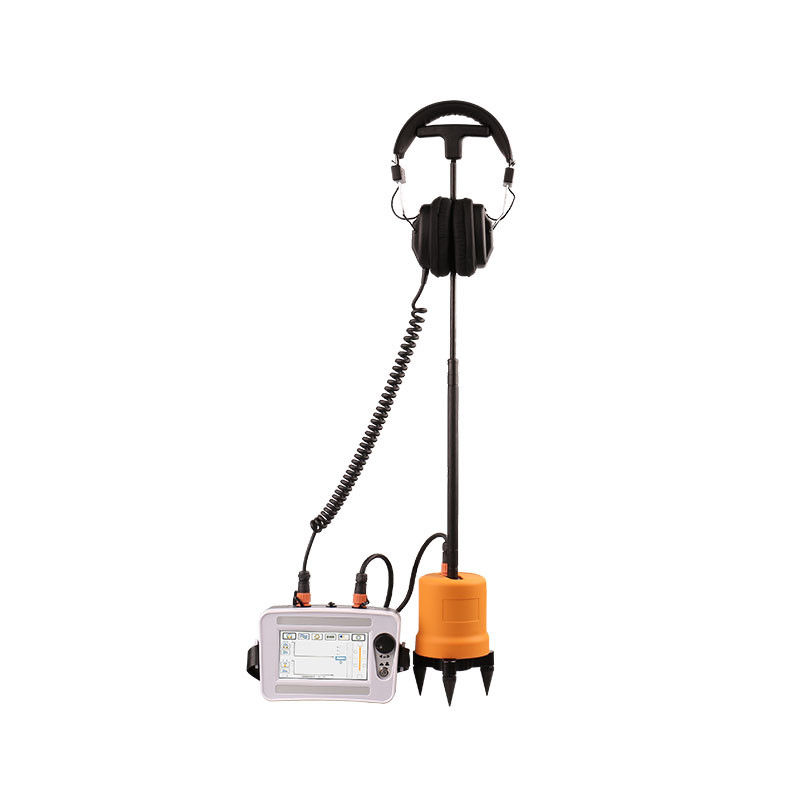

Digiphone digitale Acustico Magnetico Riduzione del rumore di fondo Potenza Cable sotterraneo Locatore di punto di errore

Il puntatore di guasto del cavo XHDD503C utilizza il metodo di sincronizzazione acustica e magnetica per determinare il punto di guasto del cavo di alimentazione.

Il flashover elettronico è generato dal generatore di scarica d'impatto, raccolto e amplificato dalla sonda corrispondente,e la posizione precisa del punto di guasto è determinata dal giudizio uditivo e visivo.

Si tratta di un dispositivo che completa il posizionamento preciso del punto di guasto del cavo nell'intervallo di misurazione approssimativo e raccoglie la differenza di tempo acustico e magnetico.Integra la tecnologia di posizionamento, test assistiti da percorso e altre tecnologie, che forniscono modalità di prova multiple e informazioni rapide ricche e diverse per completare in modo efficiente e accurato la localizzazione dei guasti del cavo.

Questo localizzatore di difetti del cavo è adatto per difetti di bassa resistenza, cortocircuito, circuito aperto e disconnessione di cavi di alimentazione, cavi coassiali ad alta frequenza, cavi di illuminazione stradale,e fili sepolti di vari materiali con diverse sezioni trasversali e supporti, nonché perdite ad alta resistenza e guasti flashover ad alta resistenza.

Caratteristiche
1. LCD a tocco da 5 pollici di alta luminosità assicura la visibilità sotto la luce solare.

2Adottare la tecnologia di posizionamento sincrono acustico e magnetico per calcolare automaticamente la differenza di tempo acustico e magnetico.

3Il valore di guadagno e il valore di attivazione del segnale acustico e del segnale magnetico possono essere regolati manualmente per adattarsi a vari ambienti.

4Ha una tecnologia di riduzione del rumore di fondo e può scegliere tra una varietà di metodi di filtraggio.

5Ha funzioni di riduzione del rumore di fondo BNR e di riduzione del rumore muto.

6Ha un'indicazione di deviazione.

7Dotato di sensori di segnale di isolamento fisico a più strati, grado impermeabile IP65.

8- Batteria al litio di grande capacità, tempo di standby lungo, dotata di caricabatterie veloce.

9Piccolo e leggero, facile da usare e semplice interfaccia uomo-macchina.

Indicatori tecnici

Principio di funzionamento
Questo dispositivo utilizza il metodo di sincronizzazione acustica e magnetica per localizzare con precisione i guasti.Il suo principio si basa sul metodo tradizionale di determinazione del punto acustico e aggiunge il rilevamento e l'applicazione di segnali elettromagnetici.

Quando il generatore ad alta tensione esegue una scarica d'urto sul cavo difettoso, il suono generato dalla scarica al punto di guasto viene trasmesso a terra.Il segnale sonoro viene rilevato da una sonda ad alta sensibilità. Dopo l'amplificazione, un suono "pop" può essere sentito ascoltando con le cuffie.

La sonda integrata della sonda riceve il segnale del campo magnetico in tempo reale. and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signalContinuate a spostare la posizione del sensore per trovare il punto con la più piccola differenza di tempo acustico-magnetico, allora la posizione esatta del punto di guasto sarà sotto di esso.

Gli strumenti tradizionali di misurazione acustica utilizzano generalmente solo cuffie per monitorare,o sono integrati con lo swing del puntatore del contatore per identificare il suono di scarica al punto di guastoDato che il suono di scarica scompare in un istante e non è molto diverso dal rumore ambientale, spesso comporta grandi difficoltà per gli operatori poco esperti.Il metodo di sincronizzazione acustico-magnetico evita efficacemente i problemi di cui sopra del metodo di misurazione acustica tradizionale.

1 regolazione: premere il pulsante di regolazione per accedere all'interfaccia di regolazione e ruotare il pulsante di regolazione per impostare i parametri di regolazione;

2 alimentazione: accendere e spegnere l'alimentazione del sistema.poi puoi sollevare il pulsante· quando si spegne, è necessario premere e tenere premuto il pulsante di accensione per 3 o 4 secondi;

3 Display: display touch da 5 pollici.

1 Sensore: porta di connessione del sensore della sonda;

2 Carica: porta di collegamento del caricabatterie;

3 Jack per cuffie dedicato.

Interfaccia e introduzione delle funzioni

L'interfaccia di funzionamento comprende un'area di visualizzazione della forma d'onda e un'area di regolazione dei parametri.

1/2: Impostazione del guadagno sonoro/impostazione del trigger sonoro: clicca sull'icona o per inserire l'interfaccia di impostazione del guadagno sonoro e impostazione del trigger sonoro.

1) Il guadagno sonoro ha un totale da 1 a 8 marce regolabili.,premere il pulsante di regolazione per entrare nell'interfaccia di impostazione del guadagno sonoro e regolare il suono al segnale.

2) Il sound trigger ha un totale da 0 a 99 livelli regolabili. Clicca sulle frecce su e giù per regolare la soglia del sound trigger, oppure gira il pulsante di regolazione, seleziona l'icona,premere il pulsante di regolazione per entrare nell'interfaccia di impostazione del grilletto sonoro e regolare la soglia del grilletto sonoro. Valore limite. Più grande è il valore, più bassa è la sensibilità del trigger e più alto il segnale filtrato. Il valore di soglia di trigger predefinito all'avvio è di 30 livelli.

3/4: Impostazione del campo magnetico/impostazione del trigger del campo magnetico: fare clic sull'icona per accedere all'interfaccia di impostazione del campo magnetico e impostazione del trigger del campo magnetico.Il lato sinistro è il campo magnetico impostazione guadagno e il lato destro è il campo magnetico impostazione innesco.

1) Il guadagno del campo magnetico ha un totale da 1 a 8 ingranaggi regolabili. Clicca sulle frecce su e giù per regolare il fattore di amplificazione del campo magnetico al segnale, o gira il pulsante di regolazione,selezionare l'icona, premere il pulsante di regolazione per inserire l'interfaccia di impostazione del campo magnetico e regolare la coppia di campi magnetici.Il guadagno di campo magnetico predefinito all'avvio è di 8 livelli.

2) Il trigger del campo magnetico ha un totale da 0 a 99 ingranaggi regolabili.più bassa è la sensibilità del grilletto e più alto il segnale filtrato. Oppure girare il pulsante di regolazione e selezionare l'icona, premere il pulsante di regolazione per entrare nell'interfaccia di impostazione del trigger del campo magnetico e regolare la soglia di trigger del campo magnetico.Il guadagno di campo magnetico predefinito all'avvio è di 30 livelli.

5: Indicazione della sonda: quando la sonda non è collegata, viene visualizzata l'icona con la croce.

6: filtraggio a tutto campo: modalità di filtraggio a tutto campo.

Filtrazione a basso passaggio: modalità di filtrazione a basso passaggio.

Filtrazione a passaggio elevato: modalità di filtrazione a passaggio elevato.

Filtraggio a banda: metodo di filtraggio a banda.

7.Impostazione del silenzio: clicca sull'icona per accendere e disattivare la modalità silenzio.l'ospite attiva immediatamente il mute per evitare danni al rumore alle orecchie.

8Impostazioni BNR: fare clic sull'icona per attivare e disattivare la riduzione del rumore digitale.La tecnologia BNR di riduzione del rumore digitale di fondo è utilizzata per affrontare un sacco di rumore nell'ambiente circostante, rendendo più facile determinare con precisione il punto.

9Impostazione del volume: clicca sull'icona o gira il pulsante di regolazione per impostare il volume e clicca sul pulsante "+" o "-" sullo schermo.Ci sono dal 0 al 16 livelli regolabili in totaleSi consiglia di impostarlo su 8 livelli.

10.Mostra di potenza: indica lo stato di potenza della batteria del dispositivo.

11.Intensità sonora: indicazione dell'intensità sonora e corrispondente visualizzazione numerica.

12.Segnale elettromagnetico: inizializzazione completata, è possibile campionare il logo (lampo è giallo); silenziare o toccare il logo del sensore (lampo è bianco).

13.Forza del campo magnetico: indicazione della forza del campo magnetico e corrispondente visualizzazione numerica.

14.Quattro serie di display di dati di differenza di tempo acustica e magnetica, che mostrano la differenza di tempo acustica e magnetica per il riferimento dell'utente per migliorare la precisione del punto fisso.

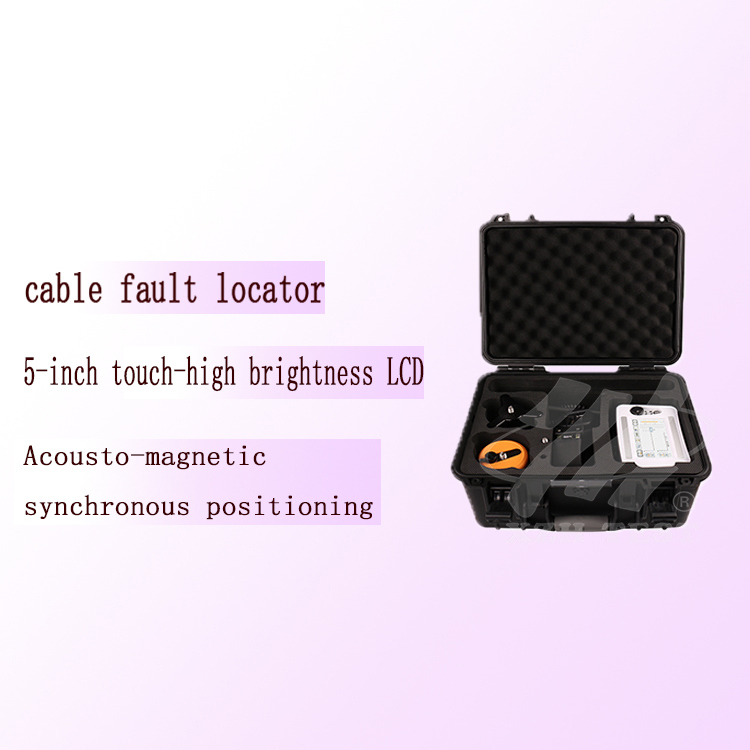

Lista di imballaggio
