Il localizzatore di tubi di cavi sotterranei XHGX507 è utilizzato principalmente per la localizzazione di difetti del cavo, l'identificazione del cavo, il percorso del cavo e la misurazione della profondità.Può completare compiti che in passato potevano essere eseguiti solo da pochi strumenti.
Principio di funzionamento
Il localizzatore di tubi di cavi sotterranei è progettato in base al metodo di induzione elettromagnetica e all'applicazione del principio di comunicazione.
1Il segnale elettromagnetico è generato dal trasmettitore e il segnale viene trasmesso al cavo sotterraneo sottoposto a prova mediante diversi metodi di connessione di trasmissione.
2Dopo che il cavo sotterraneo ha indotto il segnale elettromagnetico, una corrente indotta viene generata sul cavo e la corrente indotta si propaga lungo il cavo alla distanza.
3Nel processo di propagazione della corrente, le onde elettromagnetiche vengono irradiate a terra attraverso il cavo sotterraneo.il segnale di onda elettromagnetica sarà ricevuto a terra sopra il cavo.
4La posizione, la direzione e il difetto del cavo sotterraneo possono essere giudicati dalla variazione della forza del segnale ricevuto.
Caratteristiche
●Il grande schermo LCD mostra la potenza del segnale e la barra, le frecce e le indicazioni vocali consentono all'operatore di giudicare facilmente la posizione sotterranea del cavo e il punto di guasto.Una persona può fare tutto..
●Disegno interamente digitale, schermo LCD trasparente e posizionamento affidabile
●Portabile e leggero, facile da trasportare
● Batteria ricaricabile integrata
●Metro ohm integrato per misurare la resistenza del circuito del cavo
●Può essere utilizzato per rilevare guasti di isolamento fino a 2MΩ alla terra
●Con funzione di retroilluminazione per adattarsi al funzionamento notturno
●Metro ohm integrato per misurare la resistenza del circuito del cavo
● Visualizzazione della profondità e della corrente del cavo
Componenti principali

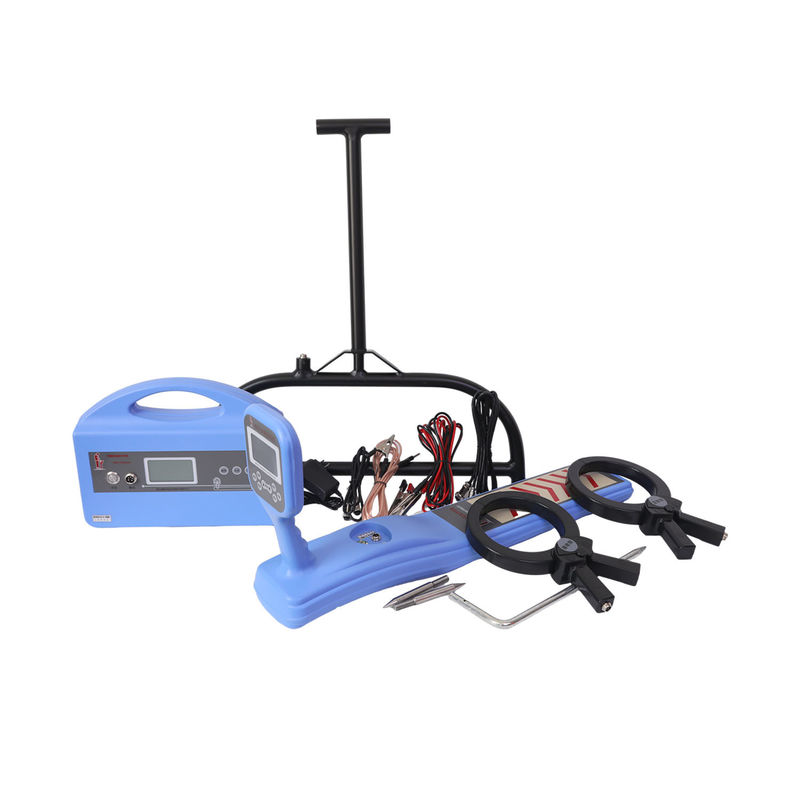

Questo localizzatore di tubi di cavi è composto principalmente da trasmettitore e ricevitore, con accessori di due pinze, un telaio A e i necessari fili di connessione.
Parametri tecnici
Trasmettitore
|
Frequenza di lavoro
|
frequenza bassa (815 Hz), frequenza intermedia (8 kHz), frequenza alta (33 kHz), frequenza radio (83 kHz)
|
|
Modalità di funzionamento
|
metodo di connessione diretta, metodo di accoppiamento (metodo del calibro), metodo di induzione
|
|
Carico di corrispondenza
|
5 ohm ≈ 3000 ohm
|
|
Indicatore di impedenza
|
5 cifre
|
|
Soprascaldamento e sovraccarico
|
protezione automatica
|
|
Potenza di uscita
|
velocità bassa, velocità media, velocità alta
|
Ricevitore
| Frequenza di lavoro |
frequenza bassa (815Hz), frequenza intermedia (8kHz), frequenza alta (33kHz), frequenza radio (83kHz), frequenza passiva 50Hz
|
| Modalità dell'antenna |
metodo valley (modo valore zero), metodo crest (modo picco), metodo voltage step e metodo corrente di pinza (A-frame)
|
| Indicazione attuale |
visualizzare il valore di corrente effettiva del cavo sottoposto a prova (unità: mA)
|
| Temperatura di funzionamento |
-10°C+55°C |
| Indicatore di potenza |
Display grafico |
| Durata della batteria |
lavoro continuo> 8 ore: lavoro intermittente> 16 ore
|
| Indicazione della potenza del segnale |
diagramma della scala, gamma digitale 0-999
|
| Guadagnare controllo |
regolazione manuale, gamma dinamica di 100 dB |
| profondità di rilevamento |
La profondità massima di rilevamento è di circa 10 metri.
|
| Distanza massima di rilevamento |
Il cavo con un buon isolamento può essere fino a 15 km nel metodo di connessione diretta
|
| Misurazione della profondità |
premere il tasto di profondità per visualizzare tre cifre, la profondità massima può essere misurata fino a 10 metri
|
| Accuratezza |
Basse frequenze: ± (((1-5)%≤2,5m Frequenza radio: ± (((5-12)%≤2,5m
|
Pacco- Cassa protettiva in legno di alluminio
